Produktnummer:
10093874
Herstellernummer:
K0023.09
Hersteller:
Kipp

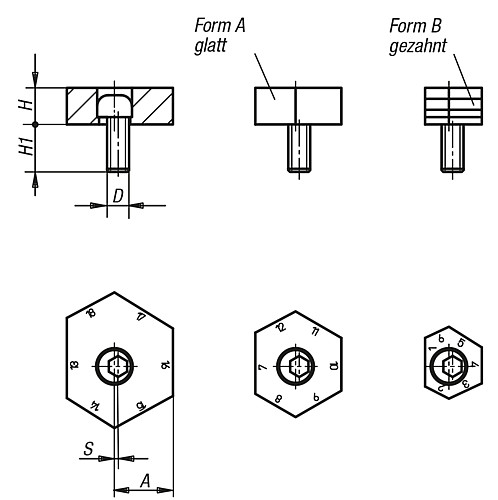

Kipp K0023.09 VARIABLE SECHSKANTKLEMME FORM A
Abstand A bei Kante Nr.:
1/12, 2/13, 3/14, 4/15, 5/16, 6/17
D:
M12
Form:
A
H:
10
H1:
22
S (Exzenterweg):
1
Spannkraft kN:
18
| Anzahl | Preis* |
|---|---|
| Bis 99 |
71,32 €
|
| Bis 249 |
69,18 €
|
| Bis 499 |
67,75 €
|
| Bis 999 |
64,19 €
|
| Ab 1000 |
60,62 €
|
Produktnummer:
10093874

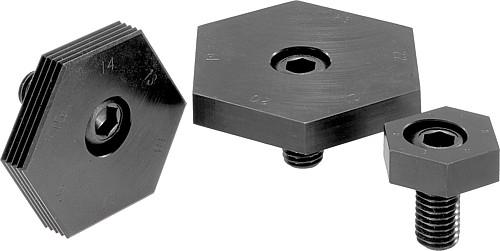

K0023 Variable Sechskantklemmen
Beschreibung
Werkstoff, Ausführung:
Exzenterschraube vergütet auf 10.9 und brüniert.
Sechskantklemme Einsatzstahl, gehärtet und brüniert.
Bestellbeispiel:
K0023.13
Hinweis:
Mit den variablen Sechskantklemmen werden die Kosten für Spannvorrichtungen minimiert. Ohne eine Bohrung versetzen zu müssen, kann der Spannbereich bis zu 17 mm verändert werden. Dies geschieht durch einfaches Drehen des variablen Sechskants.
Die Klemmen sind mit glatten Kanten für bearbeitete Flächen oder mit gezahnten Kanten für Rohteile lieferbar.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Exzenterschraube vergütet auf 10.9 und brüniert.
Sechskantklemme Einsatzstahl, gehärtet und brüniert.
Bestellbeispiel:
K0023.13
Hinweis:
Mit den variablen Sechskantklemmen werden die Kosten für Spannvorrichtungen minimiert. Ohne eine Bohrung versetzen zu müssen, kann der Spannbereich bis zu 17 mm verändert werden. Dies geschieht durch einfaches Drehen des variablen Sechskants.
Die Klemmen sind mit glatten Kanten für bearbeitete Flächen oder mit gezahnten Kanten für Rohteile lieferbar.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Eigenschaften
| Abstand A bei Kante Nr.: | 1/12, 2/13, 3/14, 4/15, 5/16, 6/17 |
|---|---|
| D: | M12 |
| Form: | A |
| H: | 10 |
| H1: | 22 |
| S (Exzenterweg): | 1 |
| Spannkraft kN: | 18 |

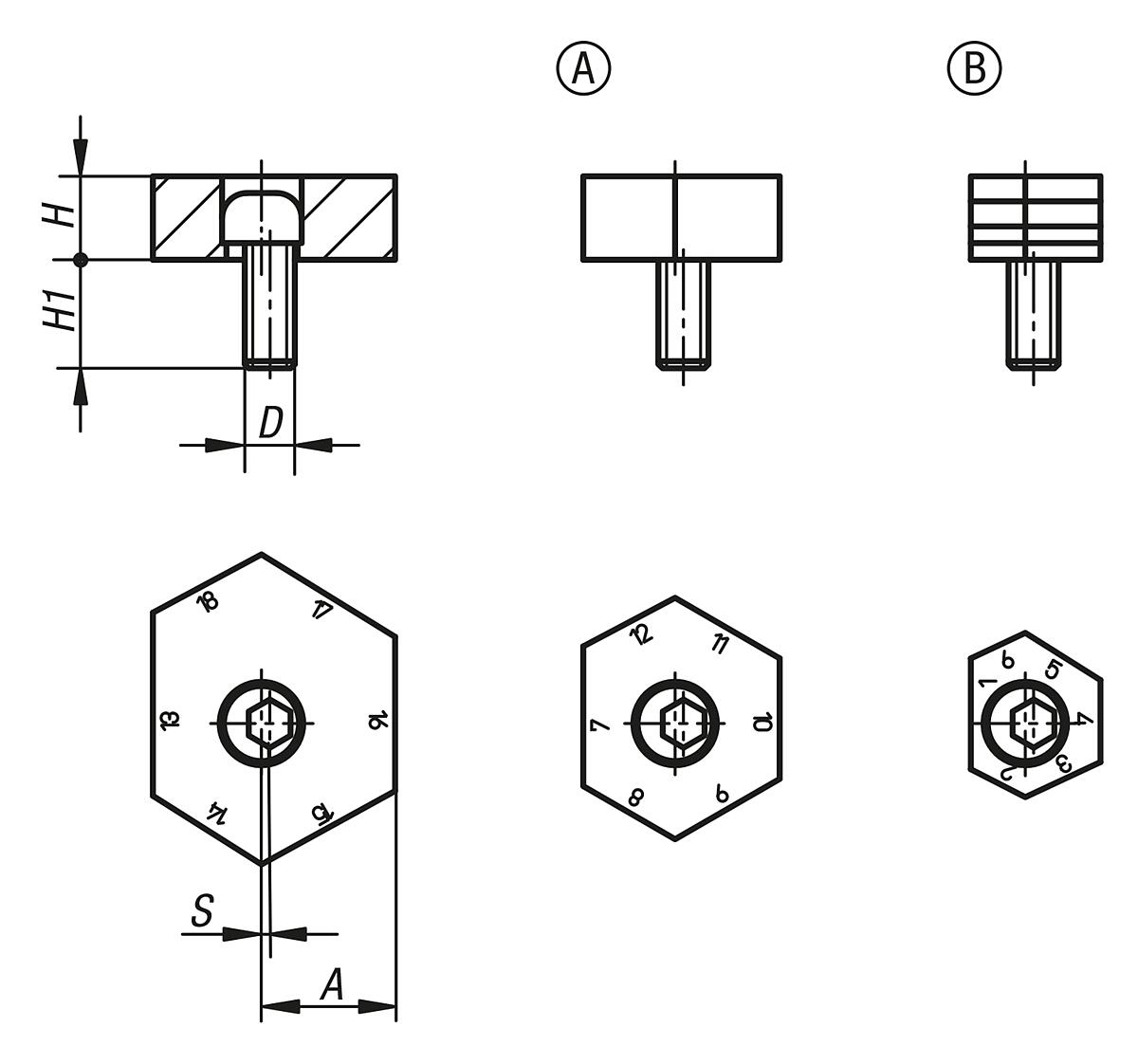

Dokumente
1
| Variante | Form | H | D | H1 | Abstand A bei Kante Nr. | S (Exzenterweg) | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|
|
10093874 (K0023.09) |
A | 10 | M12 | 22 | 1/12, 2/13, 3/14, 4/15, 5/16, 6/17 | 1 | 18 | ab 71,32 € |
|
10093877 (K0023.13) |
B | 10 | M12 | 22 | 1/12, 2/13, 3/14, 4/15, 5/16, 6/17 | 1 | 18 | ab 77,40 € |
|
10093875 (K0023.10) |
A | 10 | M12 | 22 | 7/18, 8/19, 9/20, 10/21, 11/22, 12/23 | 1 | 18 | ab 78,99 € |
|
10093878 (K0023.14) |
B | 10 | M12 | 22 | 7/18, 8/19, 9/20, 10/21, 11/22, 12/23 | 1 | 18 | ab 83,80 € |
|
10093876 (K0023.11) |
A | 10 | M12 | 22 | 13/24, 14/25, 15/26, 16/27, 17/28, 18/29 | 1 | 18 | ab 87,08 € |
|
10093879 (K0023.15) |
B | 10 | M12 | 22 | 13/24, 14/25, 15/26, 16/27, 17/28, 18/29 | 1 | 18 | ab 93,79 € |
