Produktnummer:
10093922
Herstellernummer:
K0031.12
Hersteller:
Kipp

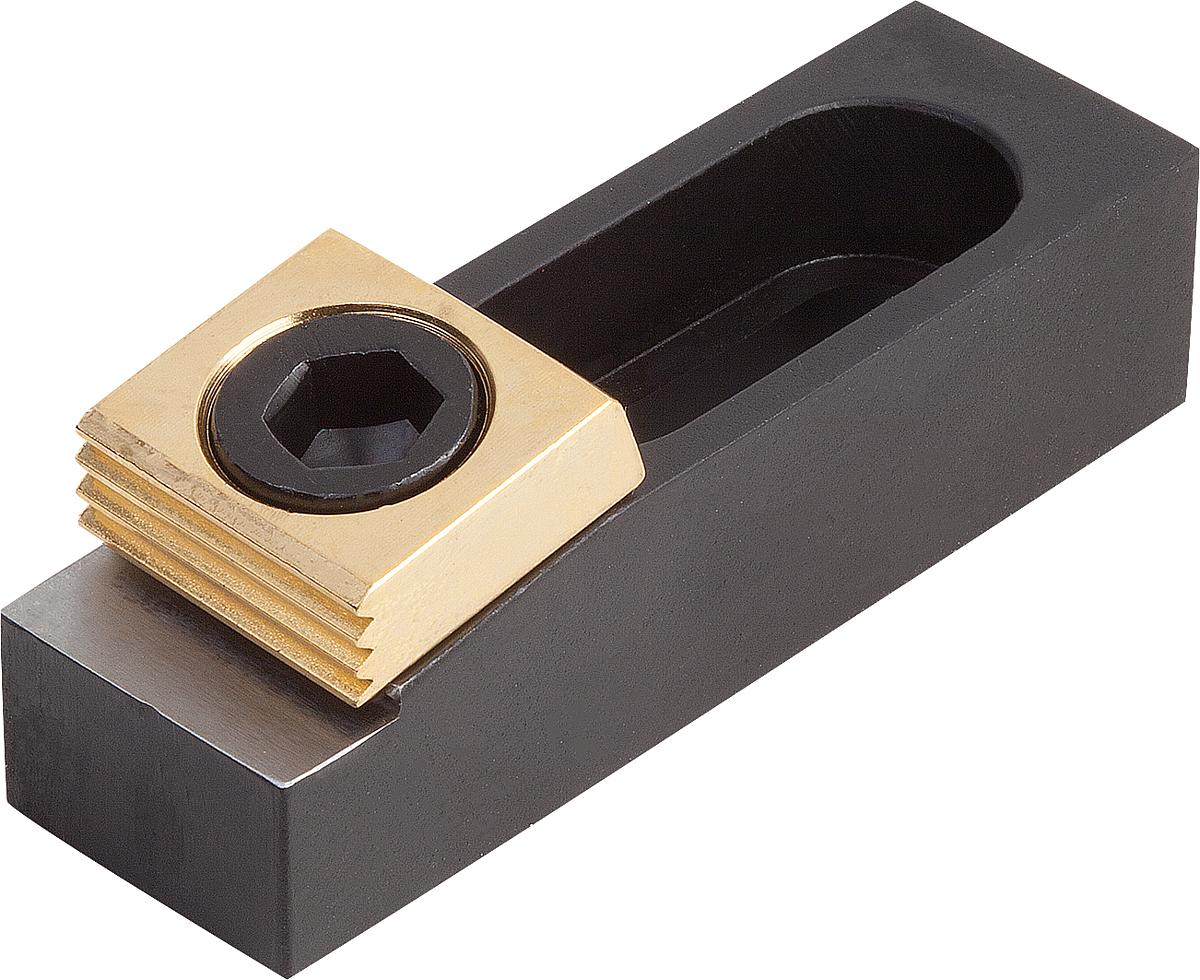

Kipp K0031.12 MULTI EXZENTER SPANNEINHEIT, FÜR BEFESTIGUNGSSCHRAUBE M12
Anziehdrehmoment max. Nm:
88
B:
28,5
B1:
13
B2:
19,8
G:
9,5
Gewicht ca. kg:
0,260
H1:
15,9
H2:
12,192 -0,013
H3:
6,9
L:
95,1
L1:
42,7
L2:
12,7
Langloch:
geschlossen
Passende Befestigungsschraube:
M12
S:
7,1
S1:
2
SW:
8
Spannkraft kN:
17,8
| Anzahl | Preis* |
|---|---|
| Bis 99 |
95,76 €
|
| Bis 249 |
92,89 €
|
| Bis 499 |
90,97 €
|
| Bis 999 |
88,10 €
|
| Ab 1000 |
86,18 €
|
Produktnummer:
10093922
K0031 Multi Exzenter Spanneinheiten
Beschreibung
Werkstoff:
Stahl.
Ausführung:
Körper vergütet, brüniert und Auflagefläche geschliffen.
Klemmscheibe einsatzgehärtet und vermessingt.
Bestellbeispiel:
K0031.12
Hinweis:
Mit zwei Anschlagelementen und einer oder zwei Multi-Exzenter-Spanneinheiten kann eine Spannvorrichtung kostengünstig maßgeschneidert werden.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Stahl.
Ausführung:
Körper vergütet, brüniert und Auflagefläche geschliffen.
Klemmscheibe einsatzgehärtet und vermessingt.
Bestellbeispiel:
K0031.12
Hinweis:
Mit zwei Anschlagelementen und einer oder zwei Multi-Exzenter-Spanneinheiten kann eine Spannvorrichtung kostengünstig maßgeschneidert werden.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.

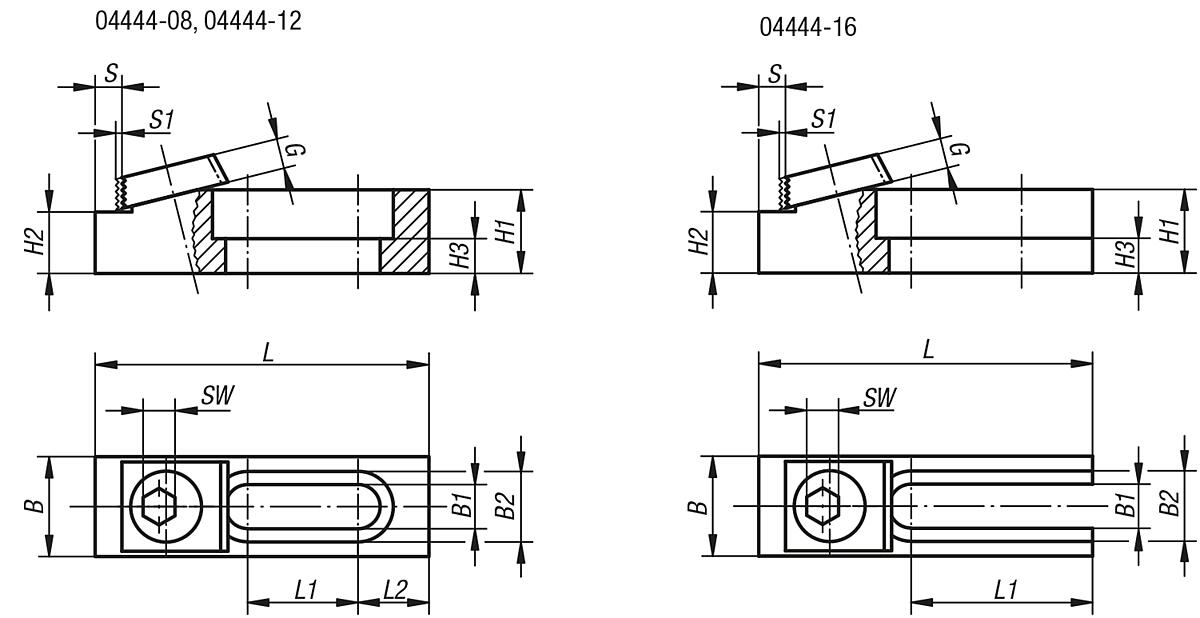

Eigenschaften
| Anziehdrehmoment max. Nm: | 88 |
|---|---|
| B: | 28,5 |
| B1: | 13 |
| B2: | 19,8 |
| G: | 9,5 |
| Gewicht ca. kg: | 0,260 |
| H1: | 15,9 |
| H2: | 12,192 -0,013 |
| H3: | 6,9 |
| L: | 95,1 |
| L1: | 42,7 |
| L2: | 12,7 |
| Langloch: | geschlossen |
| Passende Befestigungsschraube: | M12 |
| S: | 7,1 |
| S1: | 2 |
| SW: | 8 |
| Spannkraft kN: | 17,8 |
Dokumente
1
| Variante | Anziehdrehmoment max. Nm | B | B1 | B2 | G | Gewicht ca. kg | H1 | H2 | H3 | L | L1 | L2 | Langloch | Passende Befestigungsschraube | S | S1 | SW | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10093921 (K0031.08) |
28 | 19 | 8,4 | 13,4 | 5,3 | 0,120 | 15,9 | 11,684 -0,013 | 6,6 | 63,5 | 21 | 13,5 | geschlossen | M8 | 6,3 | 1,2 | 7 | 8,9 | ab 85,56 € |
|
10093922 (K0031.12) |
88 | 28,5 | 13 | 19,8 | 9,5 | 0,260 | 15,9 | 12,192 -0,013 | 6,9 | 95,1 | 42,7 | 12,7 | geschlossen | M12 | 7,1 | 2 | 8 | 17,8 | ab 95,76 € |
|
10093923 (K0031.16) |
135 | 38 | 17 | 24,8 | 12,7 | 1,000 | 41 | 35,001 ±0,006 | 21 | 107 | 46,3 | - | offen | M16 | 8,3 | 2,5 | 12 | 26,7 | ab 269,30 € |
