Produktnummer:
10094071
Herstellernummer:
K0032.16
Hersteller:
Kipp

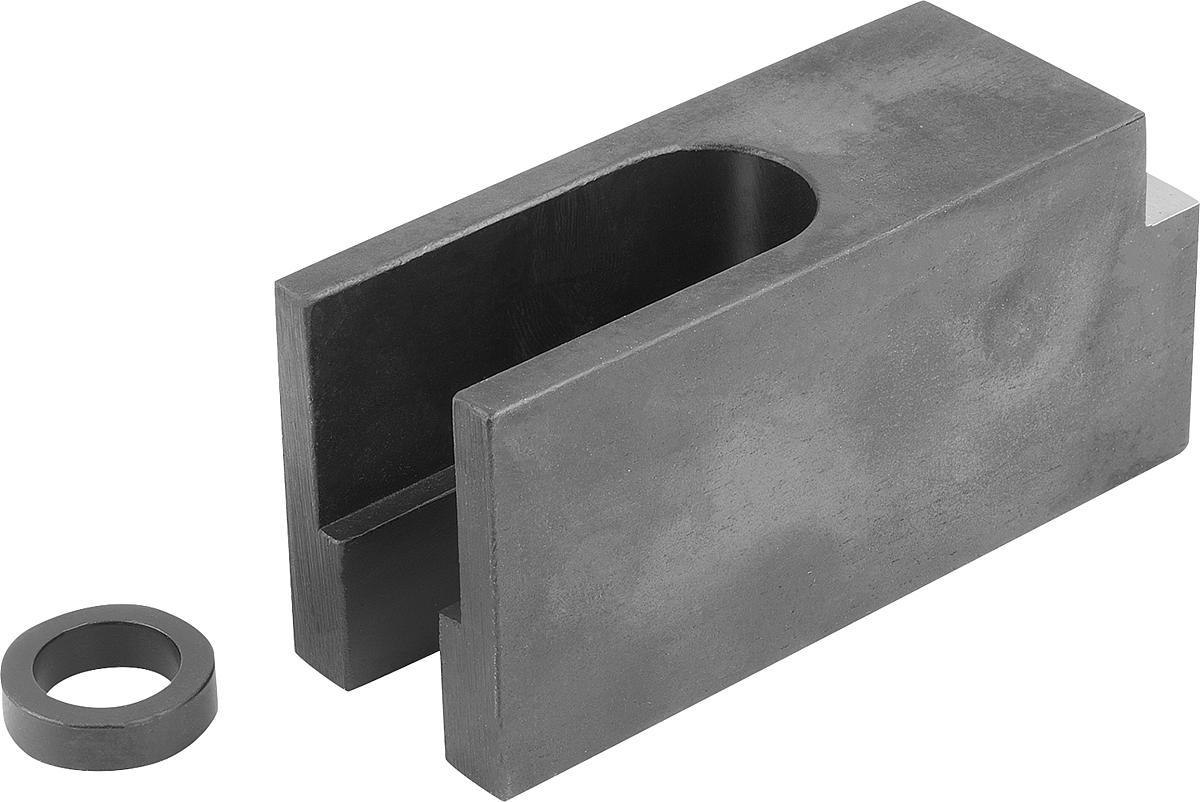

Kipp K0032.16 ANSCHLAGELEMENT M16
B:
38
B1:
17
B2:
24,8
Gewicht ca. kg:
1,000
H1:
50,7
H2:
35,001 ±0,006
H3:
21,3
L:
107
L1:
46,2
L2:
-
L3:
9,5
Langloch:
offen
Passende Befestigungsschraube:
M16
| Anzahl | Preis* |
|---|---|
| Bis 99 |
248,58 €
|
| Bis 249 |
241,12 €
|
| Bis 499 |
236,15 €
|
| Bis 999 |
228,69 €
|
| Ab 1000 |
223,72 €
|
Produktnummer:
10094071
K0032 Anschlagelemente
Beschreibung
Werkstoff:
Stahl.
Ausführung:
vergütet, brüniert.
Auflage- und Anschlagflächen geschliffen.
Bestellbeispiel:
K0032.12
Hinweis:
Mit zwei Anschlagelementen und einer oder zwei Multi-Exzenter-Spanneinheiten kann eine Spannvorrichtung kostengünstig maßgeschneidert werden.
Stahl.
Ausführung:
vergütet, brüniert.
Auflage- und Anschlagflächen geschliffen.
Bestellbeispiel:
K0032.12
Hinweis:
Mit zwei Anschlagelementen und einer oder zwei Multi-Exzenter-Spanneinheiten kann eine Spannvorrichtung kostengünstig maßgeschneidert werden.
Eigenschaften

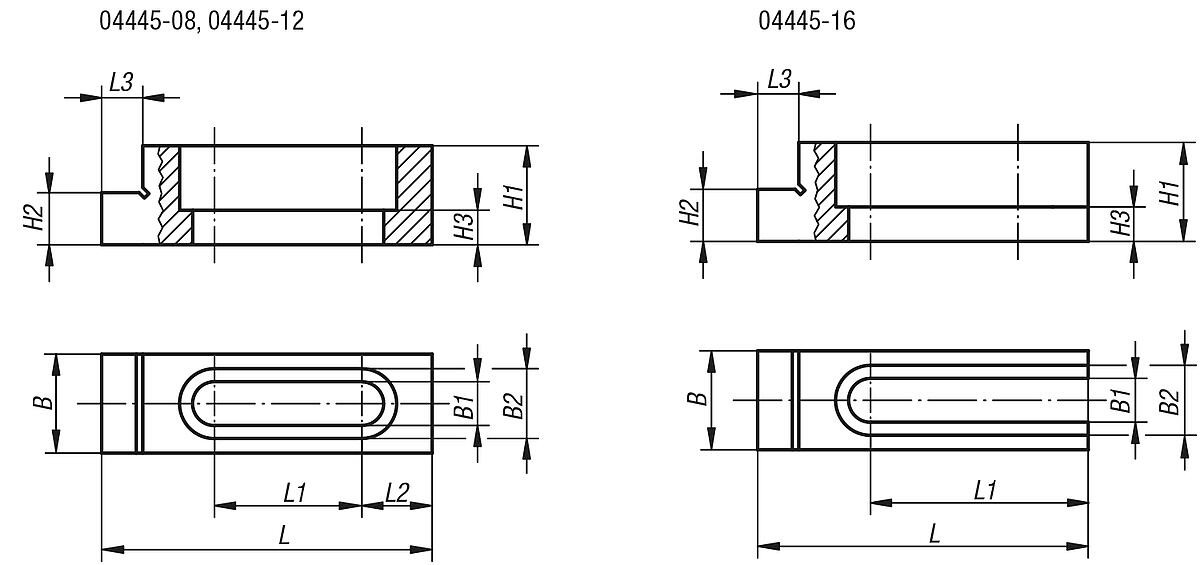

| B: | 38 |
|---|---|
| B1: | 17 |
| B2: | 24,8 |
| Gewicht ca. kg: | 1,000 |
| H1: | 50,7 |
| H2: | 35,001 ±0,006 |
| H3: | 21,3 |
| L: | 107 |
| L1: | 46,2 |
| L2: | - |
| L3: | 9,5 |
| Langloch: | offen |
| Passende Befestigungsschraube: | M16 |
Dokumente
1
| Variante | B | B1 | B2 | Gewicht ca. kg | H1 | H2 | H3 | L | L1 | L2 | L3 | Langloch | Passende Befestigungsschraube | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10094069 (K0032.08) |
19 | 8,4 | 13,4 | 0,090 | 19 | 11,684 -0,013 | 6,6 | 63,5 | 28,3 | 13,5 | 7,9 | geschlossen | M8 | ab 73,80 € |
|
10094070 (K0032.12) |
28,5 | 13,4 | 19,8 | 0,280 | 22 | 12,192 -0,013 | 6,9 | 95,2 | 42,7 | 12,7 | 7,9 | geschlossen | M12 | ab 85,56 € |
|
10094071 (K0032.16) |
38 | 17 | 24,8 | 1,000 | 50,7 | 35,001 ±0,006 | 21,3 | 107 | 46,2 | - | 9,5 | offen | M16 | ab 248,58 € |
