Produktnummer:
10094072
Herstellernummer:
K0033.006
Hersteller:
Kipp
Kipp K0033.006 NIEDERZUGSPANNER D1=M6
A:
73
B:
25
D:
12,2
D1:
M6
D2:
7
D3:
M6
D4:
16
D5:
6,5
E:
2,5
E1:
11
Gewicht ca. kg:
0,240
H:
35
H1:
24
H2:
12,4
K:
25,5
K1:
2,5
L:
27
Spannkraft kN:
10
X:
12
Y:
4,5
Z:
M3
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
195,08 €*
|
| Bis 249 |
189,23 €*
|
| Bis 499 |
185,33 €*
|
| Bis 999 |
175,57 €*
|
| Ab 1000 |
165,82 €*
|
Produktnummer:
10094072

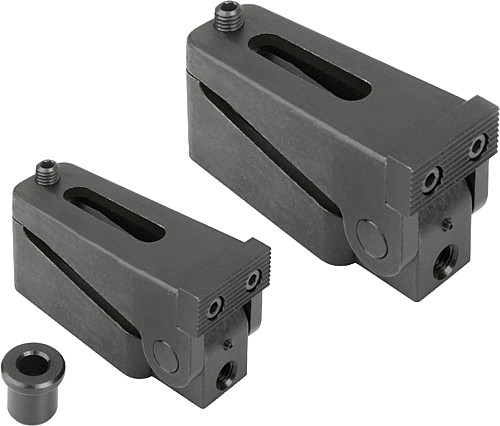

K0033 Niederzugspanner
Beschreibung
Werkstoff:
Grundkörper Stahl, Spannbacken Einsatzstahl, Zentrierbuchse mit Bund Vergütungsstahl.
Ausführung:
brüniert.
Spannbacken einsatzgehärtet.
Bestellbeispiel:
K0033.006
Hinweis:
Die Spannbacken sind drehbar: glatte Seite für bearbeitete Werkstücke, geriffelte Seite für rohe Spannflächen. Zum Spanneffekt erfolgt gleichzeitig ein Niederzugeffekt.
Grundkörper Stahl, Spannbacken Einsatzstahl, Zentrierbuchse mit Bund Vergütungsstahl.
Ausführung:
brüniert.
Spannbacken einsatzgehärtet.
Bestellbeispiel:
K0033.006
Hinweis:
Die Spannbacken sind drehbar: glatte Seite für bearbeitete Werkstücke, geriffelte Seite für rohe Spannflächen. Zum Spanneffekt erfolgt gleichzeitig ein Niederzugeffekt.

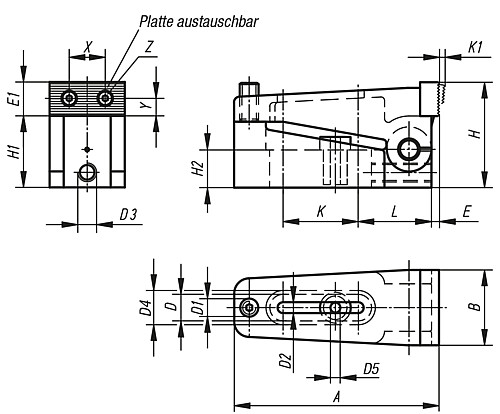

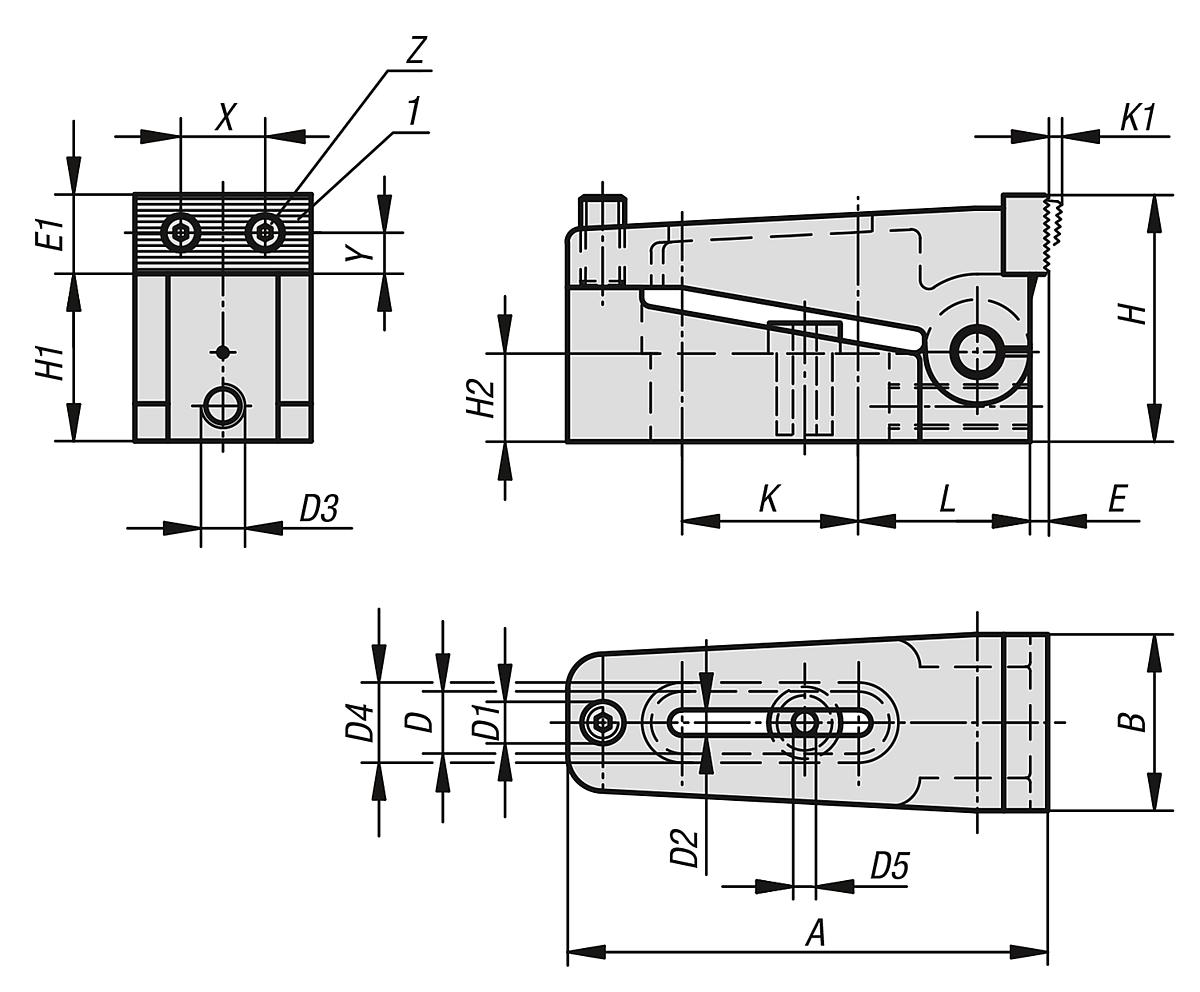

Eigenschaften
| A: | 73 |
|---|---|
| B: | 25 |
| D: | 12,2 |
| D1: | M6 |
| D2: | 7 |
| D3: | M6 |
| D4: | 16 |
| D5: | 6,5 |
| E: | 2,5 |
| E1: | 11 |
| Gewicht ca. kg: | 0,240 |
| H: | 35 |
| H1: | 24 |
| H2: | 12,4 |
| K: | 25,5 |
| K1: | 2,5 |
| L: | 27 |
| Spannkraft kN: | 10 |
| X: | 12 |
| Y: | 4,5 |
| Z: | M3 |
Dokumente
1
| Variante | B | H | H1 | L | D1 | Gewicht ca. kg | D2 | D3 | D4 | E | X | Spannkraft kN | A | D | D5 | E1 | H2 | K | K1 | Y | Z | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10094072 (K0033.006) |
25 | 35 | 24 | 27 | M6 | 0,240 | 7 | M6 | 16 | 2,5 | 12 | 10 | 73 | 12,2 | 6,5 | 11 | 12,4 | 25,5 | 2,5 | 4,5 | M3 | ab 195,08 € |
|
10094073 (K0033.010) |
39 | 56 | 38 | 39 | M10 | 0,970 | 11 | M10 | 24 | 4 | 20,5 | 40 | 110 | 18,2 | 10,5 | 18 | 20 | 40,5 | 4 | 8 | M5 | ab 332,00 € |
|
10094074 (K0033.016) |
58 | 85 | 60 | 61 | M16 | 3,800 | 17 | M10 | 35 | 7 | 32 | 100 | 170 | 26,2 | 17 | 27 | 30 | 60,5 | 7 | 13 | M8 | ab 634,00 € |
