Produktnummer:
10093956
Herstellernummer:
K0038.04
Hersteller:
Kipp
Kipp K0038.04 DOPPEL KEILSPANNER D=M4, MIT BEARBEITUNGSZUGABE
Anziehdrehmoment max. Nm:
3,4
B1 min. max.:
28,6 - 29,1
B2:
10,6
B3:
4,6
D:
M4
D1:
M2
F kN:
2,2
Gewicht ca. kg:
0,018
H:
12,7
H1:
6,3
L:
15,9
L1:
10,2
| Anzahl | Preis* |
|---|---|
| Bis 99 |
41,59 €
|
| Bis 249 |
40,34 €
|
| Bis 499 |
39,51 €
|
| Bis 999 |
38,26 €
|
| Ab 1000 |
37,43 €
|
Produktnummer:
10093956

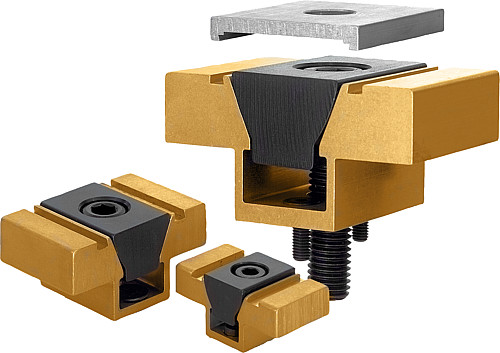

K0038 Doppel Keilspanner mit Bearbeitungszugabe
Beschreibung
Werkstoff:
Außenteil Aluminiumprofil.
Keil Einsatzstahl.
Ausführung:
Außenteil eloxiert.
Keil brüniert.
Bestellbeispiel:
K0038.08
Hinweis:

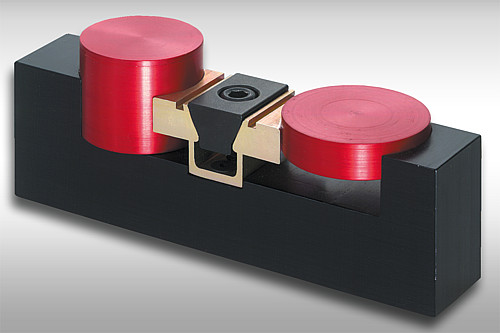

Mit einem Doppel-Keilspanner werden gleichzeitig zwei Werkstücke gespannt. Durch entsprechende Ausfräsungen können Werkstücke formschlüssig und dadurch absolut sicher und verspannungsfrei gespannt werden. Durch die kleine Bauweise kann eine platzsparende Mehrfachspannung erreicht werden.
Außenteil Aluminiumprofil.
Keil Einsatzstahl.
Ausführung:
Außenteil eloxiert.
Keil brüniert.
Bestellbeispiel:
K0038.08
Hinweis:
Mit einem Doppel-Keilspanner werden gleichzeitig zwei Werkstücke gespannt. Durch entsprechende Ausfräsungen können Werkstücke formschlüssig und dadurch absolut sicher und verspannungsfrei gespannt werden. Durch die kleine Bauweise kann eine platzsparende Mehrfachspannung erreicht werden.
Eigenschaften

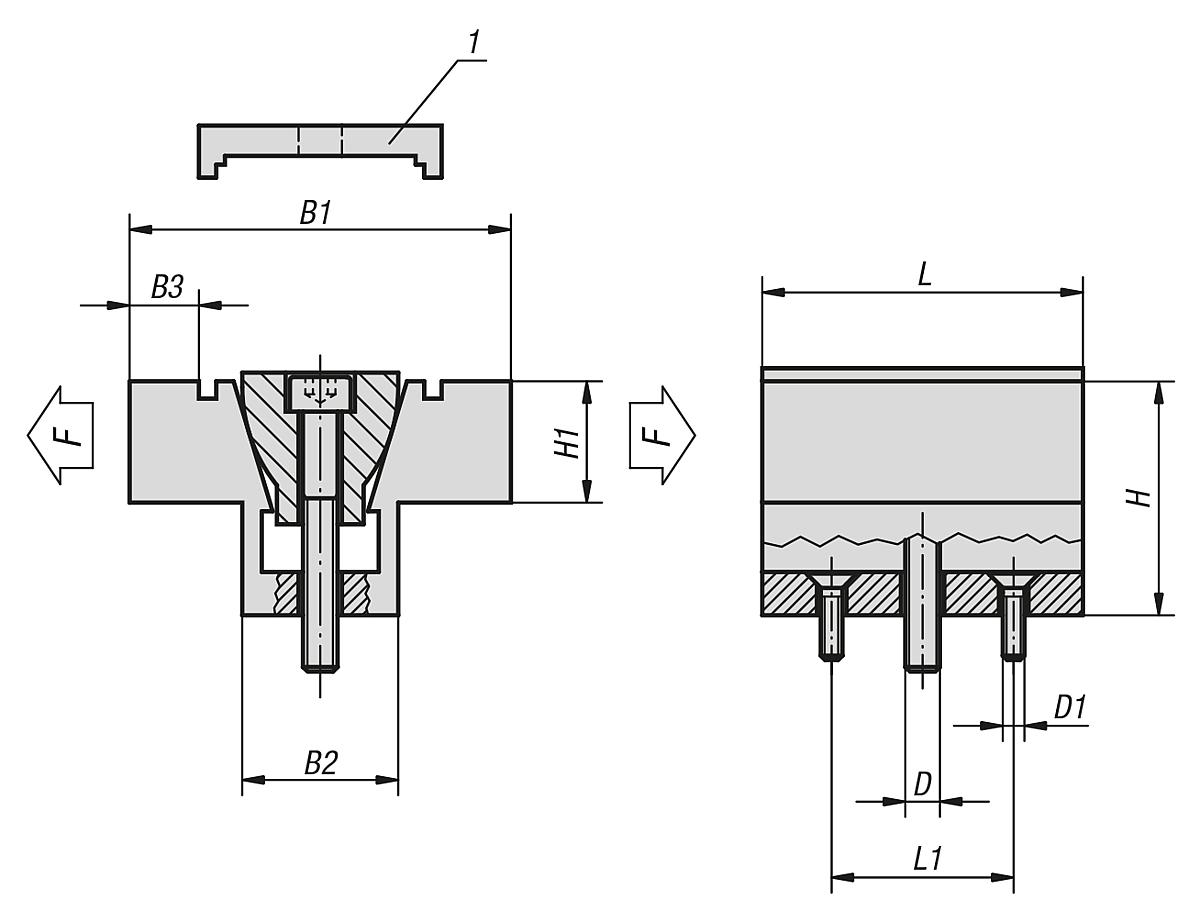

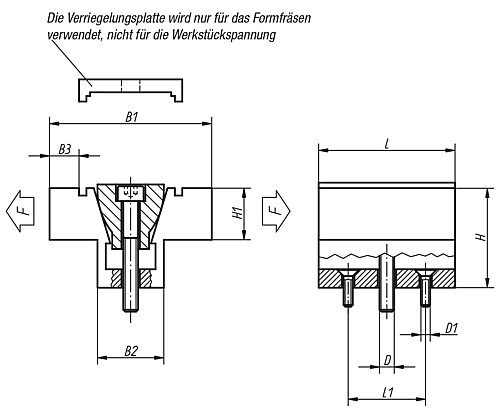

| Anziehdrehmoment max. Nm: | 3,4 |
|---|---|
| B1 min. max.: | 28,6 - 29,1 |
| B2: | 10,6 |
| B3: | 4,6 |
| D: | M4 |
| D1: | M2 |
| F kN: | 2,2 |
| Gewicht ca. kg: | 0,018 |
| H: | 12,7 |
| H1: | 6,3 |
| L: | 15,9 |
| L1: | 10,2 |
Dokumente
1
| Variante | Anziehdrehmoment max. Nm | B1 min. max. | B2 | B3 | D | D1 | F kN | Gewicht ca. kg | H | H1 | L | L1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10093956 (K0038.04) |
3,4 | 28,6 - 29,1 | 10,6 | 4,6 | M4 | M2 | 2,2 | 0,018 | 12,7 | 6,3 | 15,9 | 10,2 | ab 41,59 € |
|
10093957 (K0038.06) |
14,3 | 38,1 - 39 | 16,1 | 6,6 | M6 | M4 | 6,7 | 0,056 | 19 | 9,5 | 23,9 | 15,9 | ab 43,81 € |
|
10093958 (K0038.08) |
14,5 | 50,8 - 52 | 20,8 | 9,4 | M8 | M4 | 8,9 | 0,123 | 25,4 | 12,7 | 31,8 | 20,6 | ab 60,86 € |
|
10093959 (K0038.12) |
38,4 | 76,2 - 78 | 30,9 | 14,8 | M12 | M5 | 15,6 | 0,420 | 38,1 | 19 | 47,6 | 30,5 | ab 168,92 € |
|
10093960 (K0038.16) |
74,6 | 101,6 - 103,9 | 41,3 | 20,3 | M16 | M6 | 26,7 | 1,008 | 50,8 | 25,4 | 63,5 | 40 | ab 275,58 € |
