Produktnummer:
10093961
Herstellernummer:
K0039.1108
Hersteller:
Kipp
Kipp K0039.1108 KEILSPANNER M8 SPANNFL CHEN GLATT, B=24
A max.:
33,5
A min.:
30,5
Anziehdrehmoment Nm:
25
Ausführung:
Spannflächen glatt
B:
24
C:
15
E:
2
F Zylinderschraube DIN 6912:
M8x25
Spannkraft kN:
15
| Anzahl | Stückpreis |
|---|---|
| Bis 9 |
94,39 €*
|
| Bis 24 |
89,67 €*
|
| Bis 49 |
84,95 €*
|
| Ab 50 |
80,23 €*
|
Produktnummer:
10093961

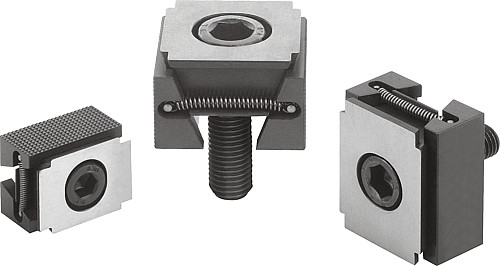

K0039 Keilspanner Spannflächen glatt oder geriffelt
Beschreibung
Werkstoff, Ausführung:
Doppelkeil und Spannsegmente Vergütungsstahl, gehärtet schwarz.
Bestellbeispiel:
K0039.2208
Hinweis:
Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht.

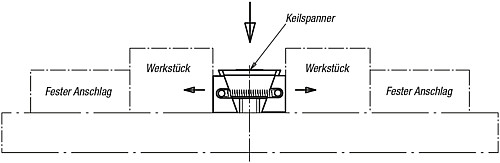

Wahlweise können die Keilspanner in einer Gewindebohrung oder einer T-Nut zum Spannen eingesetzt werden. Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Doppelkeil und Spannsegmente Vergütungsstahl, gehärtet schwarz.
Bestellbeispiel:
K0039.2208
Hinweis:
Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die Keilspanner in einer Gewindebohrung oder einer T-Nut zum Spannen eingesetzt werden. Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm

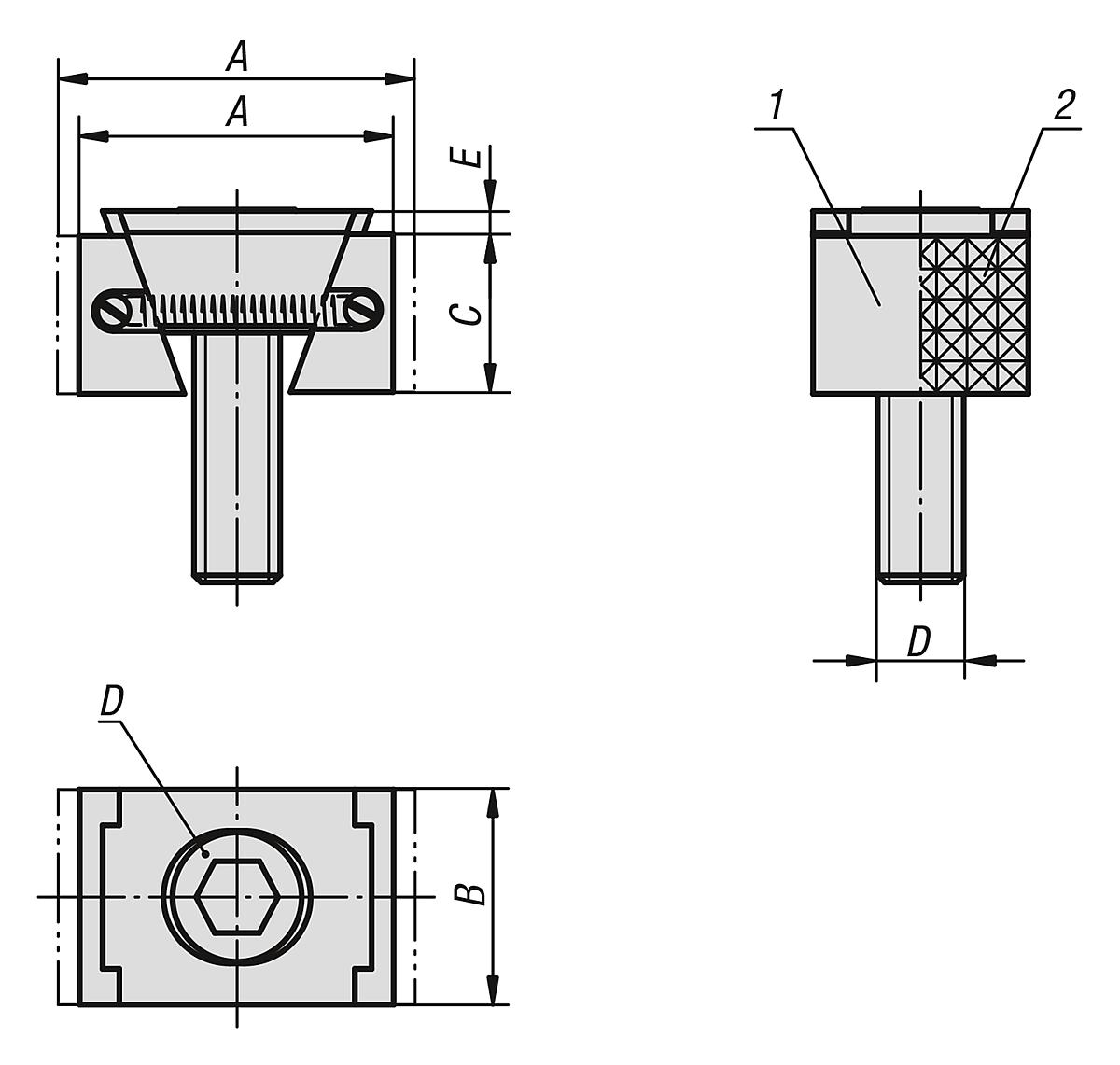

Eigenschaften

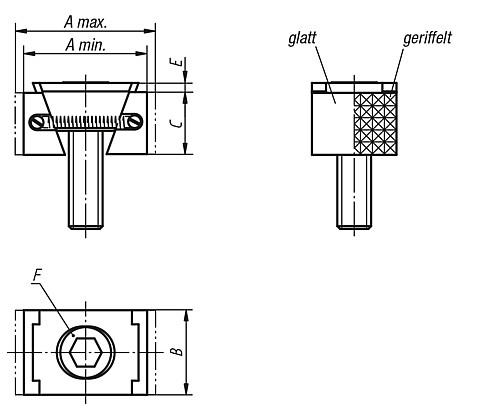

| A max.: | 33,5 |
|---|---|
| A min.: | 30,5 |
| Anziehdrehmoment Nm: | 25 |
| Ausführung: | Spannflächen glatt |
| B: | 24 |
| C: | 15 |
| E: | 2 |
| F Zylinderschraube DIN 6912: | M8x25 |
| Spannkraft kN: | 15 |
Dokumente
1
| Variante | B | E | Ausführung | A min. | A max. | C | F Zylinderschraube DIN 6912 | Spannkraft kN | Anziehdrehmoment Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10093961 (K0039.1108) |
24 | 2 | Spannflächen glatt | 30,5 | 33,5 | 15 | M8x25 | 15 | 25 | ab 94,39 € |
|
10093965 (K0039.2108) |
24 | 2 | Spannflächen geriffelt | 30,5 | 33,5 | 15 | M8x25 | 15 | 25 | ab 100,98 € |
|
10093969 (K0039.1208) |
30 | 2 | Spannflächen glatt | 30,5 | 33,5 | 15 | M8x25 | 15 | 25 | ab 117,24 € |
|
10093962 (K0039.1110) |
28 | 3,5 | Spannflächen glatt | 32 | 37 | 19 | M10x25 | 20 | 49 | ab 124,87 € |
|
10093973 (K0039.2208) |
30 | 2 | Spannflächen geriffelt | 30,5 | 33,5 | 15 | M8x25 | 15 | 25 | ab 125,85 € |
|
10093966 (K0039.2110) |
28 | 3,5 | Spannflächen geriffelt | 32 | 37 | 19 | M10x25 | 20 | 49 | ab 133,61 € |
|
10093963 (K0039.1112) |
30 | 3,5 | Spannflächen glatt | 44 | 49,5 | 22 | M12x40 | 30 | 85 | ab 138,55 € |
|
10093967 (K0039.2112) |
30 | 3,5 | Spannflächen geriffelt | 44 | 49,5 | 22 | M12x40 | 30 | 85 | ab 144,49 € |
|
10093970 (K0039.1210) |
38 | 3,5 | Spannflächen glatt | 32 | 37 | 19 | M10x25 | 20 | 49 | ab 146,17 € |
|
10093974 (K0039.2210) |
38 | 3,5 | Spannflächen geriffelt | 32 | 37 | 19 | M10x25 | 20 | 49 | ab 153,83 € |
|
10093971 (K0039.1212) |
48 | 3,5 | Spannflächen glatt | 44 | 49,5 | 22 | M12x40 | 30 | 85 | ab 170,54 € |
|
10093975 (K0039.2212) |
48 | 3,5 | Spannflächen geriffelt | 44 | 49,5 | 22 | M12x40 | 30 | 85 | ab 180,23 € |
|
10093964 (K0039.1116) |
40 | 4 | Spannflächen glatt | 55 | 62 | 29 | M16x60 | 50 | 210 | ab 196,44 € |
|
10093968 (K0039.2116) |
40 | 4 | Spannflächen geriffelt | 55 | 62 | 29 | M16x60 | 50 | 210 | ab 208,21 € |
|
10093972 (K0039.1216) |
48 | 4 | Spannflächen glatt | 55 | 62 | 29 | M16x60 | 50 | 210 | ab 219,18 € |
|
10093976 (K0039.2216) |
48 | 4 | Spannflächen geriffelt | 55 | 62 | 29 | M16x60 | 50 | 210 | ab 231,95 € |
