Produktnummer:
10094177
Herstellernummer:
K0052.1702041
Hersteller:
Kipp

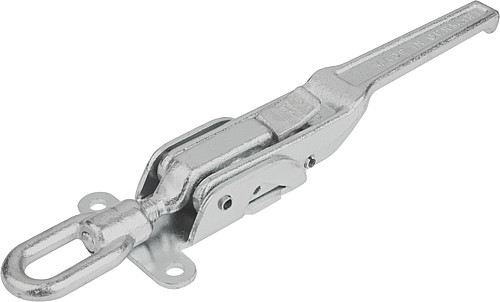

Kipp K0052.1702041 SPANNVERSCHLUSS EINSTELLBAR, FORM A, STAHL
A:
50
A1:
62
B:
37
B1:
18
B2:
30
B3:
14
D:
7
D1:
M10
Form:
A
Gewicht ca. kg:
0,490
H:
30
H1:
17
H2:
14
Haltekraft F1 N:
40000
L:
204
L1:
86
L2:
16
L3:
25
L4:
165
| Anzahl | Preis* |
|---|---|
| Bis 49 |
53,69 €
|
| Bis 99 |
52,08 €
|
| Bis 249 |
51,01 €
|
| Bis 499 |
48,32 €
|
| Bis 999 |
45,64 €
|
| Ab 1000 |
42,95 €
|
Produktnummer:
10094177
K0052_SVA Spannverschlüsse einstellbar, schwere Ausführung Form A
Beschreibung
Werkstoff:
Stahl.
Hinweis:
Schwere, geschmiedete Spannverschlüsse für hohe Zugbelastungen, die vorzugsweise im Nutzfahrzeug- und Landmaschinenbau sowie bei Baumaschinen eingesetzt werden. Im geschlossenen Zustand ist der Verschluss durch eine Raste gegen ungewolltes Öffnen gesichert.
Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (D1) verstellt werden.
Gegenhaken in der gewünschten Ausführung bitte separat bestellen.
Auf Anfrage:
verzinkt und blau chromatiert.
Gegenhaken Form B (anschweißbar), blank.
Stahl.
Hinweis:
Schwere, geschmiedete Spannverschlüsse für hohe Zugbelastungen, die vorzugsweise im Nutzfahrzeug- und Landmaschinenbau sowie bei Baumaschinen eingesetzt werden. Im geschlossenen Zustand ist der Verschluss durch eine Raste gegen ungewolltes Öffnen gesichert.
Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (D1) verstellt werden.
Gegenhaken in der gewünschten Ausführung bitte separat bestellen.
Auf Anfrage:
verzinkt und blau chromatiert.
Gegenhaken Form B (anschweißbar), blank.

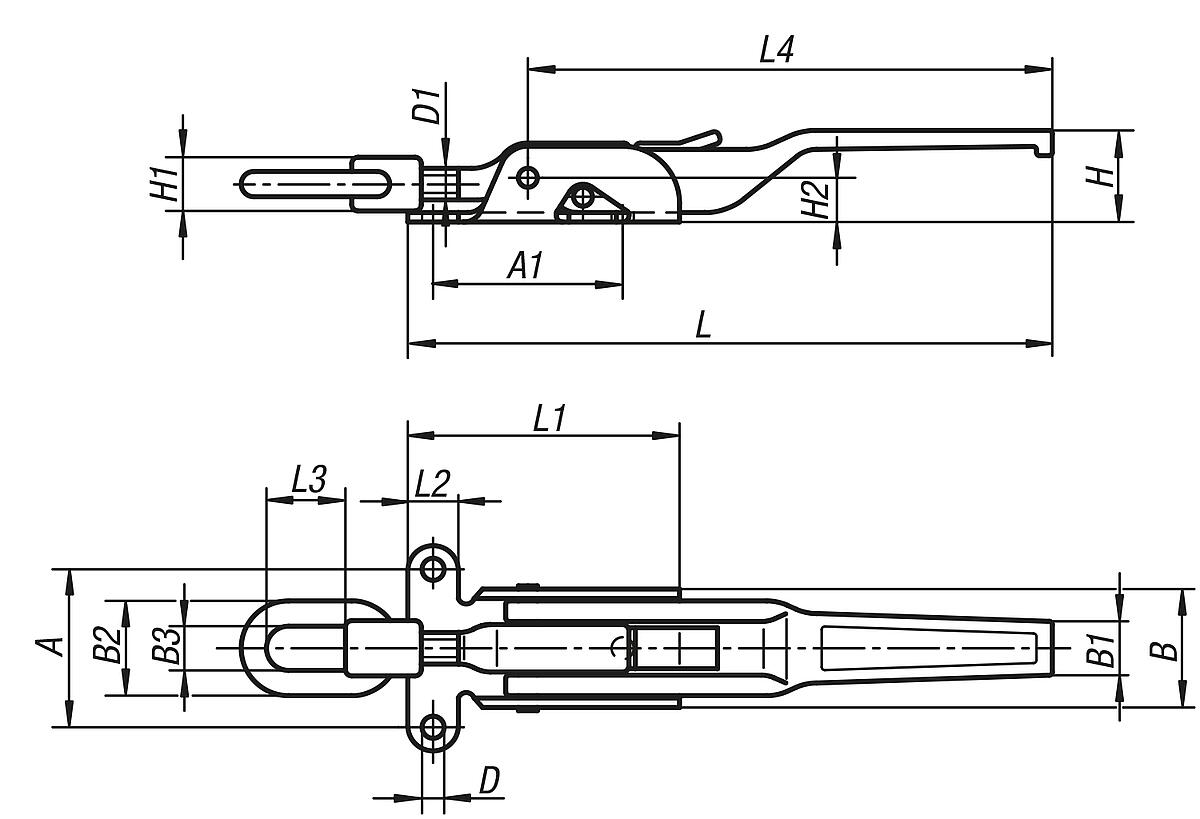

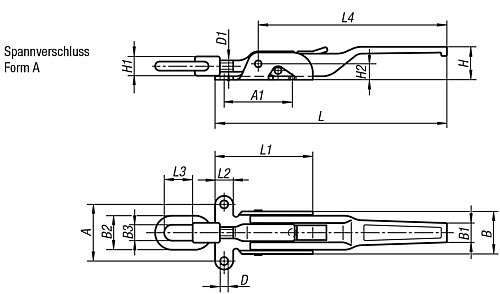

Eigenschaften
| A: | 50 |
|---|---|
| A1: | 62 |
| B: | 37 |
| B1: | 18 |
| B2: | 30 |
| B3: | 14 |
| D: | 7 |
| D1: | M10 |
| Form: | A |
| Gewicht ca. kg: | 0,490 |
| H: | 30 |
| H1: | 17 |
| H2: | 14 |
| Haltekraft F1 N: | 40000 |
| L: | 204 |
| L1: | 86 |
| L2: | 16 |
| L3: | 25 |
| L4: | 165 |
Dokumente
1
| Variante | Form | H | A | L1 | L2 | D1 | H1 | D | B1 | B | H2 | L3 | Gewicht ca. kg | B2 | A1 | B3 | L | L4 | Haltekraft F1 N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10094177 (K0052.1702041) |
A | 30 | 50 | 86 | 16 | M10 | 17 | 7 | 18 | 37 | 14 | 25 | 0,490 | 30 | 62 | 14 | 204 | 165 | 40000 | ab 53,69 € |
|
10094178 (K0052.1852371) |
A | 32 | 65 | 104 | 21 | M14x1,5 | 20 | 8,5 | 20 | 50 | 18 | 40 | 1,020 | 36 | 82 | 15 | 237 | 190 | 40000 | ab 72,69 € |
