Produktnummer:
10092705
Herstellernummer:
K0090.0075
Hersteller:
Kipp
Kipp K0090.0075 PNEUMATIKSPANNER HORIZONTAL FORM B, P=75 daN
Form:
B
Haltekraft bei 6 bar F1 N:
1000
Haltekraft bei 6 bar F2 N:
1600
Luftverbrauch pro Doppelhub:
0,02 dm³
Spannkraft bei 6 bar F3 N:
800
Spannkraft bei 6 bar F4 N:
1400
Öffnungswinkel Haltearm:
70°
| Anzahl | Preis* |
|---|---|
| Bis 49 |
253,08 €
|
| Bis 99 |
245,49 €
|
| Bis 249 |
240,43 €
|
| Bis 499 |
227,77 €
|
| Bis 999 |
215,12 €
|
| Ab 1000 |
202,46 €
|
Produktnummer:
10092705

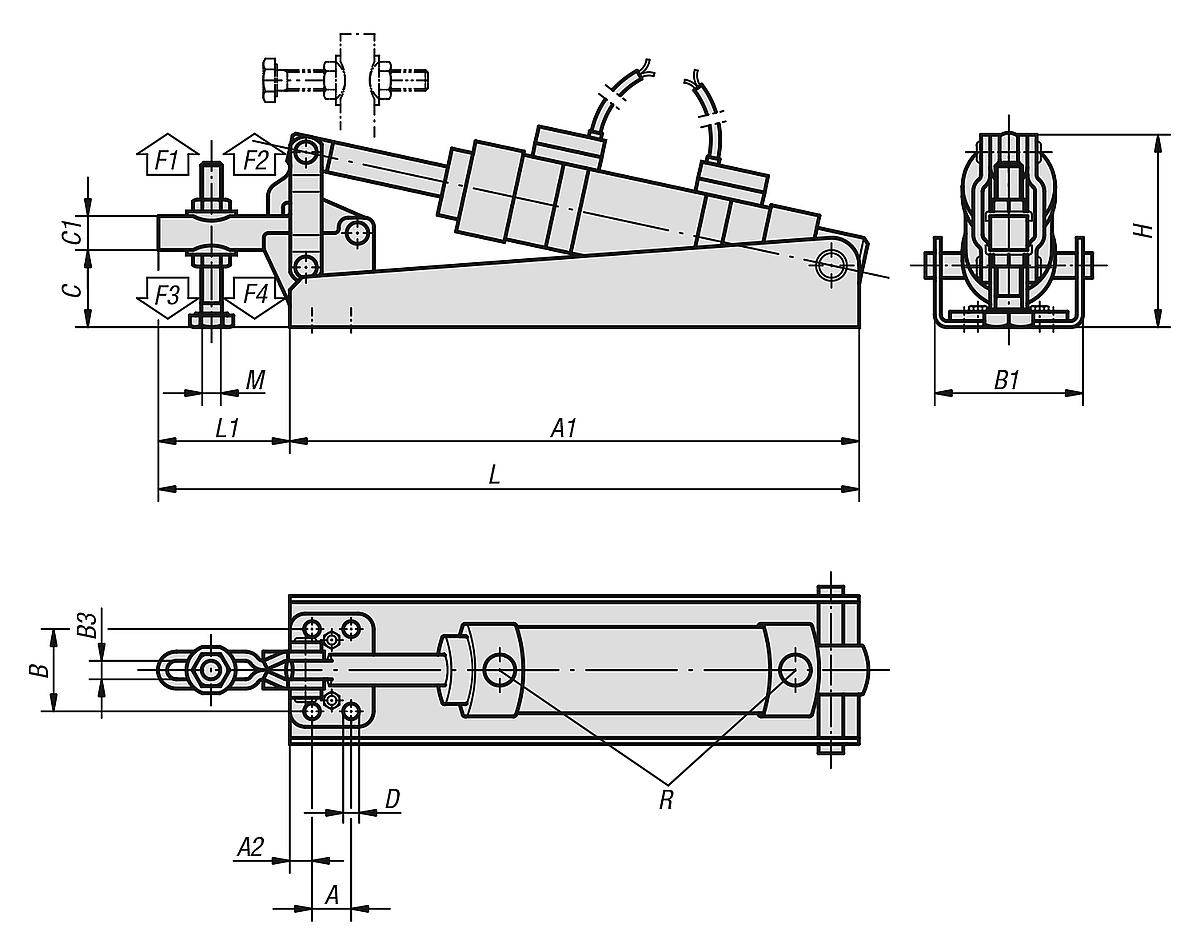

K0090 Pneumatikspanner horizontal Form B
Beschreibung
Werkstoff:
Hebelteile und Andruckspindel Stahl.
Ausführung:
Hebelteile verzinkt und chromatiert.
Andruckspindel und Muttern phosphatiert.
Zylinder blank.
Bestellbeispiel:
K0090.0150
Hinweis:
Zubehör siehe K0101, K0102, K0103, K0106, K0107.
Technische Daten fuer Näherungs-Reedschalter:
Max. Leistung DC = 10 W / AC = 12 VA.
Max. Schaltspannung 10 - 60 V, DC und AC.
Max. Schaltleistung 500 mA.
Pneumatikzylinder:
Form B: doppeltwirkend ohne Endlagendämpfung und ausgerüstet mit zwei Näherungs-Reedschalter mit LED-Anzeige.
Hebelteile und Andruckspindel Stahl.
Ausführung:
Hebelteile verzinkt und chromatiert.
Andruckspindel und Muttern phosphatiert.
Zylinder blank.
Bestellbeispiel:
K0090.0150
Hinweis:
Zubehör siehe K0101, K0102, K0103, K0106, K0107.
Technische Daten fuer Näherungs-Reedschalter:
Max. Leistung DC = 10 W / AC = 12 VA.
Max. Schaltspannung 10 - 60 V, DC und AC.
Max. Schaltleistung 500 mA.
Pneumatikzylinder:
Form B: doppeltwirkend ohne Endlagendämpfung und ausgerüstet mit zwei Näherungs-Reedschalter mit LED-Anzeige.
Eigenschaften
| Form: | B |
|---|---|
| Haltekraft bei 6 bar F1 N: | 1000 |
| Haltekraft bei 6 bar F2 N: | 1600 |
| Luftverbrauch pro Doppelhub: | 0,02 dm³ |
| Spannkraft bei 6 bar F3 N: | 800 |
| Spannkraft bei 6 bar F4 N: | 1400 |
| Öffnungswinkel Haltearm: | 70° |
Dokumente
1
| Variante | Form | Öffnungswinkel Haltearm | Luftverbrauch pro Doppelhub | Haltekraft bei 6 bar F1 N | Haltekraft bei 6 bar F2 N | Spannkraft bei 6 bar F3 N | Spannkraft bei 6 bar F4 N | Preis |
|---|---|---|---|---|---|---|---|---|
|
10092705 (K0090.0075) |
B | 70° | 0,02 dm³ | 1000 | 1600 | 800 | 1400 | ab 253,08 € |
|
10092702 (K0090.0150) |
B | 85° | 0,04 dm³ | 1300 | 1900 | 1000 | 1600 | ab 300,24 € |
|
10092703 (K0090.0250) |
B | 85° | 0,09 dm³ | 1600 | 2400 | 1200 | 1800 | ab 335,82 € |
|
10092704 (K0090.0450) |
B | 85° | 0,27 dm³ | 3000 | 5800 | 2600 | 5400 | ab 398,92 € |
