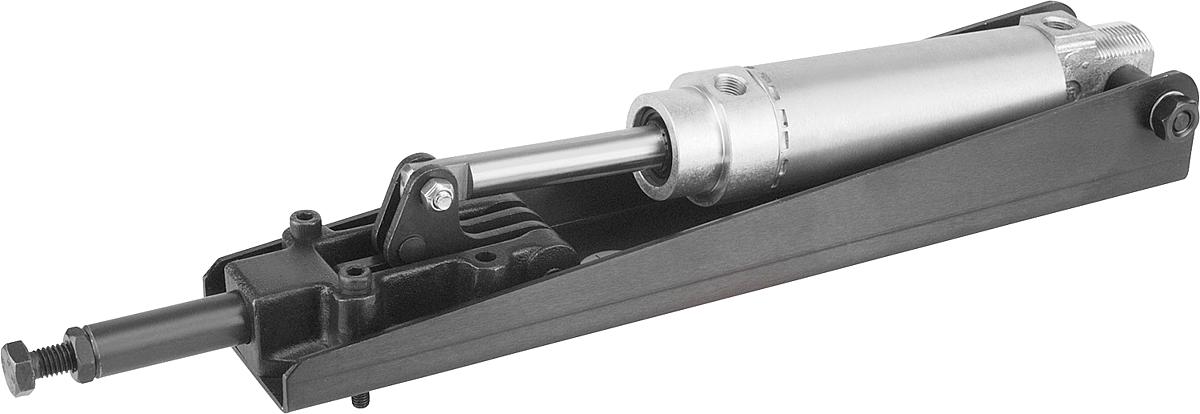

K0093 Pneumatik Schubstangenspanner Form A

Beschreibung
Werkstoff:
Hebelteile, Konsole und Schubstange Stahl.
Schubstangengehäuse Kugelgraphitguss (GJS).

Ausführung:
phosphatiert. Zylinder blank.

Bestellbeispiel:
K0093.2500

Hinweis:
Zubehör siehe K0101, K0102, K0103, K0106.

Pneumatikzylinder:
Form A: doppeltwirkend ohne Endlagendämpfung.


Eigenschaften

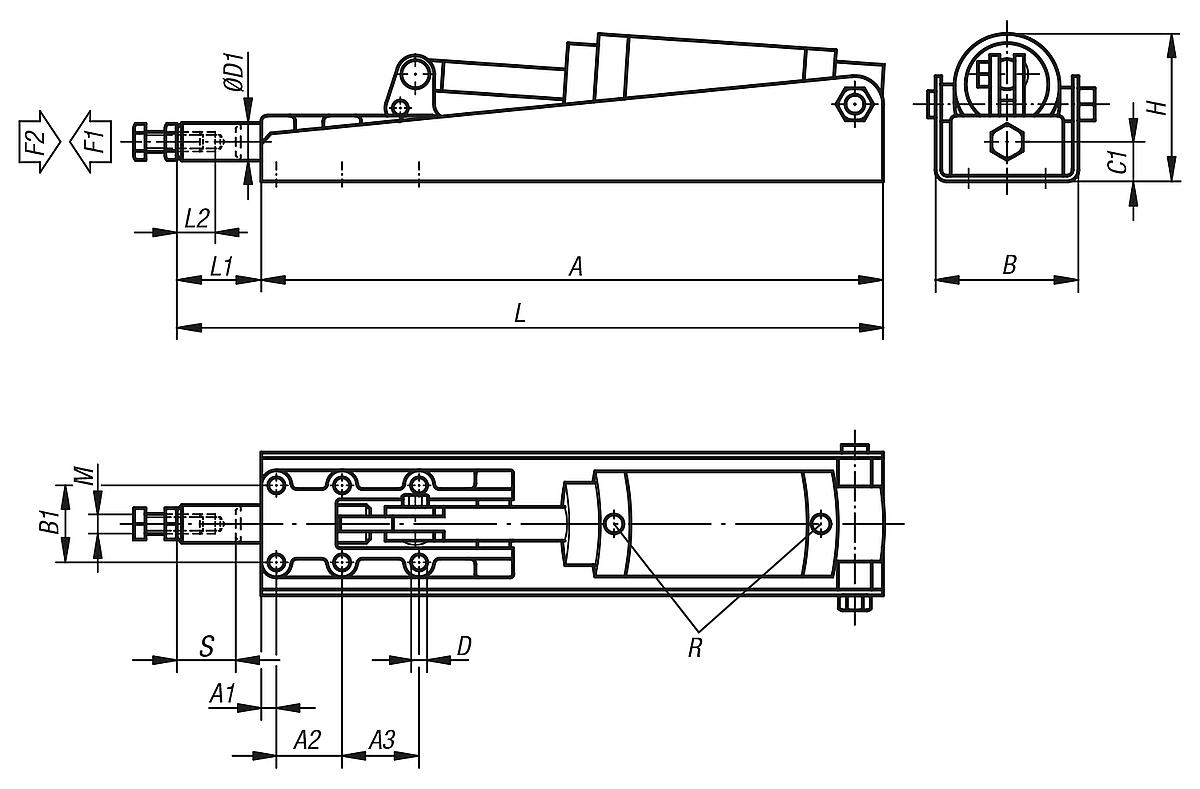

A: 380
A1: 8
A2: 35
A3: 41
B: 76
B1: 41
Betriebsdruck bar: 2 - 6
C: 21
D: 8,5
D1: 20
Form: A
H: 75
Haltekraft F2 N: 12000
Hubzahl pro min. bei 6 bar: 50
L: 435
L1: 55
L2: 40
Luftverbrauch pro Doppelhub: 0,28 dm³
M: M10
R: G 1/8
Taststange: 32
Dokumente
1
Variante A A1 A2 A3 B B1 Betriebsdruck bar C D D1 Form H Haltekraft F2 N Hubzahl pro min. bei 6 bar L L1 L2 Luftverbrauch pro Doppelhub M R Taststange Preis
10092604
(K0093.0600)
290 25 36,5 - 59 33,4 2 - 6 14,5 5,5 14 A 53 6000 60 325 41 30 0,09 dm³ M8 G 1/8 25 ab 246,68 €
10092605
(K0093.1200)
380 8 35 41 76 41 2 - 6 21 8,5 20 A 75 12000 50 435 55 40 0,28 dm³ M10 G 1/8 32 ab 323,63 €
10092606
(K0093.2500)
475 12 45 45 96 54 2 - 6 26 10,3 25 A 96 25000 45 577 102 60 0,60 dm³ M12 G 1/4 50 ab 527,69 €
