Produktnummer:
10092608
Herstellernummer:
K0094.1200
Hersteller:
Kipp
Kipp K0094.1200 PNEUMATIK SCHUBSTANGENSPANNER, FORM B, P=1200 daN

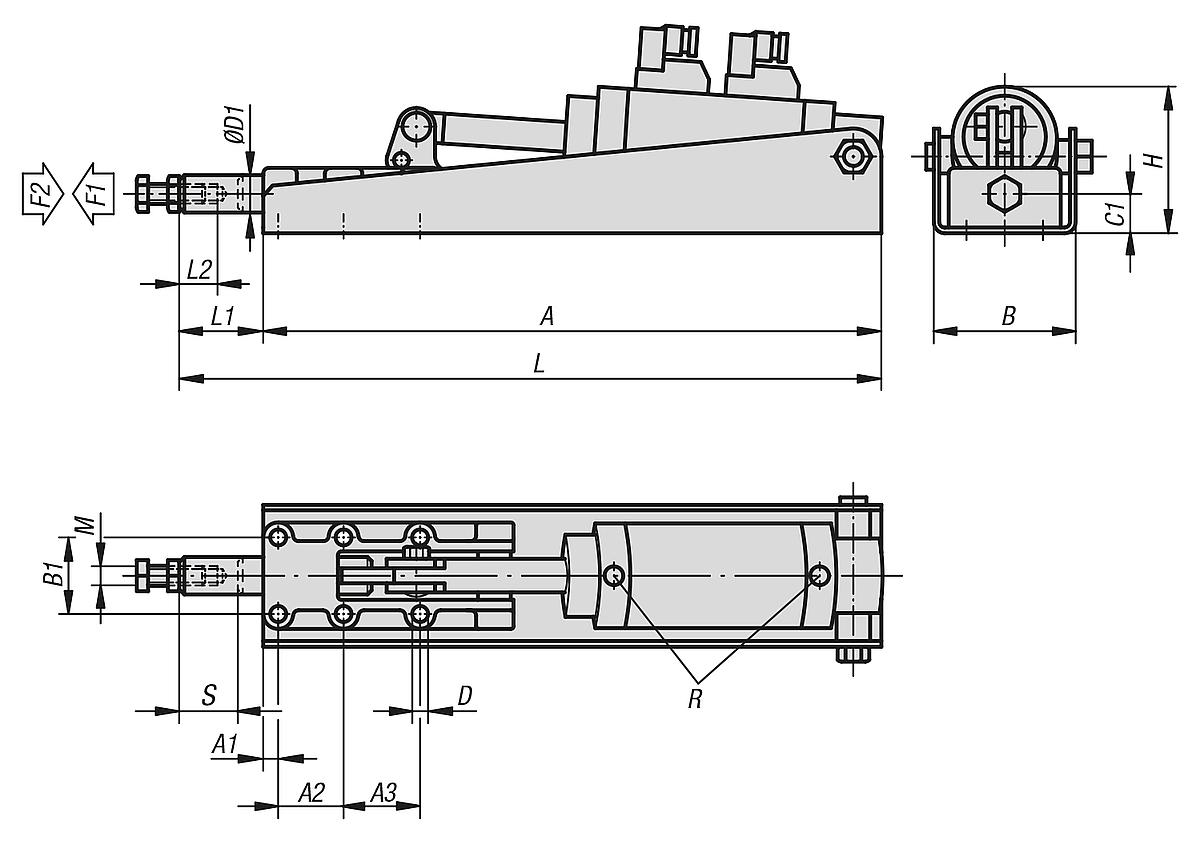

A:
380
A1:
8
A2:
35
A3:
41
B:
76
B1:
41
Betriebsdruck bar:
2 - 6
C:
21
D:
8,5
D1:
20
Form:
B
H:
75
Haltekraft F2 N:
12000
Hubzahl pro min. bei 6 bar:
50
L:
435
L1:
55
L2:
40
Luftverbrauch pro Doppelhub:
0,28 dm³
M:
M10
R:
G 1/8
Taststange:
32
K0094.1200 PNEUMATIK SCHUBSTANGENSPANNER, FORM B, P=1200 daN bestellen
| Anzahl | Preis* |
|---|---|
| Bis 49 |
445,72 €
|
| Bis 99 |
432,35 €
|
| Bis 249 |
423,43 €
|
| Bis 499 |
401,15 €
|
| Bis 999 |
378,86 €
|
| Ab 1000 |
356,58 €
|
Produktnummer:
10092608
K0094 Pneumatik Schubstangenspanner Form B
Beschreibung
Werkstoff:
Hebelteile, Konsole und Schubstange Stahl.
Schubstangengehäuse Kugelgraphitguss (GJS).
Ausführung:
phosphatiert. Zylinder blank.
Bestellbeispiel:
K0094.2500
Hinweis:
Zubehör siehe K0101, K0102, K0103, K0106.
Technische Daten fuer Näherungs-Reedschalter:
Max. Leistung DC = 10 W / AC = 12 VA.
Max. Schaltspannung 10 - 60 V, DC und AC.
Max. Schaltleistung 500 mA.
Pneumatikzylinder:
Form B: doppeltwirkend ohne Endlagendämpfung und ausgerüstet mit zwei Näherungs-Reedschalter mit LED-Anzeige.
Hebelteile, Konsole und Schubstange Stahl.
Schubstangengehäuse Kugelgraphitguss (GJS).
Ausführung:
phosphatiert. Zylinder blank.
Bestellbeispiel:
K0094.2500
Hinweis:
Zubehör siehe K0101, K0102, K0103, K0106.
Technische Daten fuer Näherungs-Reedschalter:
Max. Leistung DC = 10 W / AC = 12 VA.
Max. Schaltspannung 10 - 60 V, DC und AC.
Max. Schaltleistung 500 mA.
Pneumatikzylinder:
Form B: doppeltwirkend ohne Endlagendämpfung und ausgerüstet mit zwei Näherungs-Reedschalter mit LED-Anzeige.
Eigenschaften
| A: | 380 |
|---|---|
| A1: | 8 |
| A2: | 35 |
| A3: | 41 |
| B: | 76 |
| B1: | 41 |
| Betriebsdruck bar: | 2 - 6 |
| C: | 21 |
| D: | 8,5 |
| D1: | 20 |
| Form: | B |
| H: | 75 |
| Haltekraft F2 N: | 12000 |
| Hubzahl pro min. bei 6 bar: | 50 |
| L: | 435 |
| L1: | 55 |
| L2: | 40 |
| Luftverbrauch pro Doppelhub: | 0,28 dm³ |
| M: | M10 |
| R: | G 1/8 |
| Taststange: | 32 |
Dokumente
1
| Variante | A | A1 | A2 | A3 | B | B1 | Betriebsdruck bar | C | D | D1 | Form | H | Haltekraft F2 N | Hubzahl pro min. bei 6 bar | L | L1 | L2 | Luftverbrauch pro Doppelhub | M | R | Taststange | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10092607 (K0094.0600) |
290 | 25 | 36,5 | - | 59 | 33,4 | 2 - 6 | 14,5 | 5,5 | 14 | B | 53 | 6000 | 60 | 325 | 41 | 30 | 0,09 dm³ | M8 | G 1/8 | 25 | ab 366,27 € |
|
10092608 (K0094.1200) |
380 | 8 | 35 | 41 | 76 | 41 | 2 - 6 | 21 | 8,5 | 20 | B | 75 | 12000 | 50 | 435 | 55 | 40 | 0,28 dm³ | M10 | G 1/8 | 32 | ab 445,72 € |
|
10092609 (K0094.2500) |
475 | 12 | 45 | 45 | 96 | 54 | 2 - 6 | 26 | 10,3 | 25 | B | 96 | 25000 | 45 | 577 | 102 | 60 | 0,60 dm³ | M12 | G 1/4 | 50 | ab 648,11 € |
