Produktnummer:
10087115
Herstellernummer:
K0108.1081X25
Hersteller:
Kipp

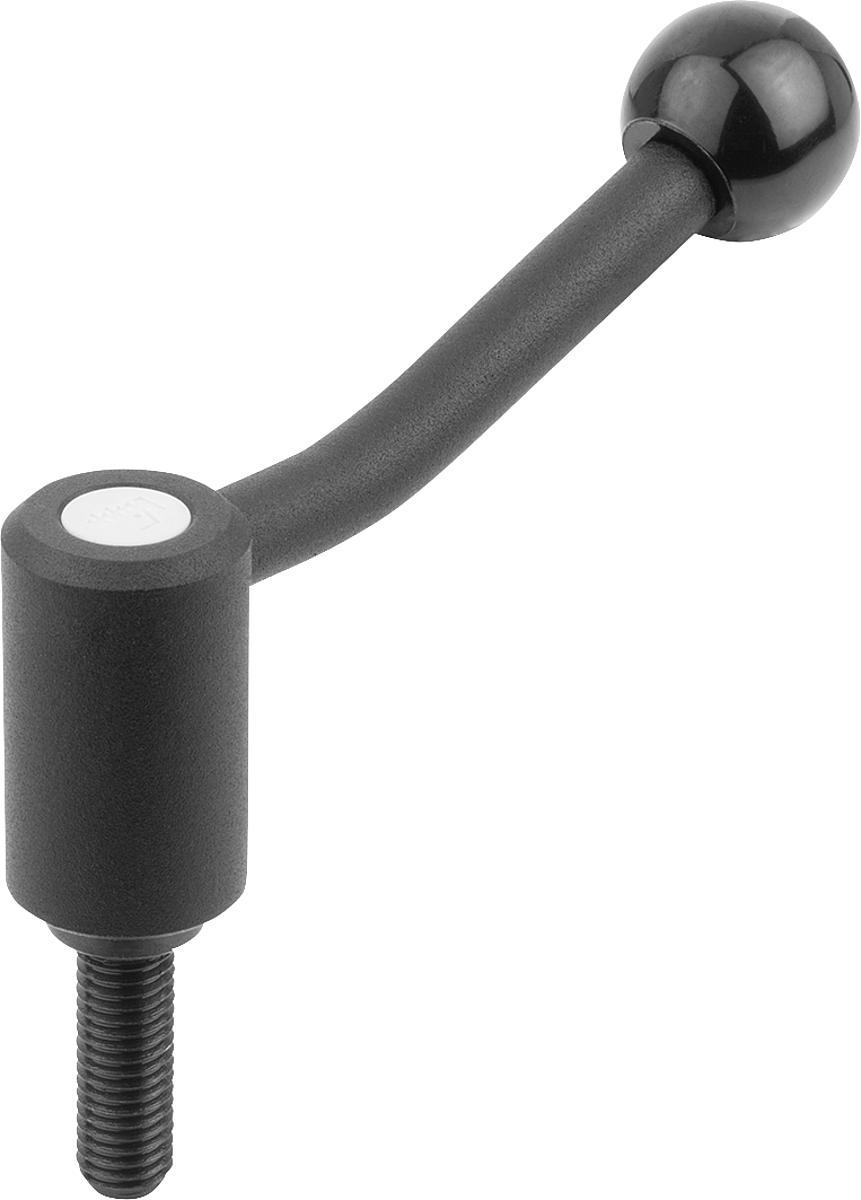

Kipp K0108.1081X25 SPANNHEBEL GR.1, M8X25, 20?,
A:
88
A2:
15
Ausführung:
20 Grad
Außengewinde:
M8
D:
16
D1:
24
D2:
25
D3:
10
H:
44,5
H1:
4,5
H2:
37
H3:
58,5
H4:
49,5
L = Schraubenlänge:
25
Profil-Größe:
1
Zähnezahl:
22
| Anzahl | Preis* |
|---|---|
| Bis 49 |
14,64 €
|
| Bis 99 |
13,91 €
|
| Bis 249 |
13,18 €
|
| Bis 499 |
12,44 €
|
| Bis 999 |
11,71 €
|
| Ab 1000 |
10,98 €
|
Produktnummer:
10087115
K0108_20 Spannhebel mit Außengewinde, 20 Grad
Beschreibung
Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
kunststoffbeschichtet mit Feinstruktur, schwarz.
Hinweis:
Fehlende Maße siehe Spannhebel mit Innengewinde.
Auf Anfrage:
Weitere Außengewinde, Schraubenlängen und Sonderausführungen.
Maße "H1", "A" und "A1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
kunststoffbeschichtet mit Feinstruktur, schwarz.
Hinweis:
Fehlende Maße siehe Spannhebel mit Innengewinde.
Auf Anfrage:
Weitere Außengewinde, Schraubenlängen und Sonderausführungen.
Maße "H1", "A" und "A1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Eigenschaften
| A: | 88 |
|---|---|
| A2: | 15 |
| Ausführung: | 20 Grad |
| Außengewinde: | M8 |
| D: | 16 |
| D1: | 24 |
| D2: | 25 |
| D3: | 10 |
| H: | 44,5 |
| H1: | 4,5 |
| H2: | 37 |
| H3: | 58,5 |
| H4: | 49,5 |
| L = Schraubenlänge: | 25 |
| Profil-Größe: | 1 |
| Zähnezahl: | 22 |
Dokumente
1
| Variante | A | A2 | Ausführung | Außengewinde | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | L = Schraubenlänge | Profil-Größe | Zähnezahl | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10087113 (K0108.1081X15) |
88 | 15 | 20 Grad | M8 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 15 | 1 | 22 | ab 14,64 € |
|
10087114 (K0108.1081X20) |
88 | 15 | 20 Grad | M8 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 20 | 1 | 22 | ab 14,64 € |
|
10087115 (K0108.1081X25) |
88 | 15 | 20 Grad | M8 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 25 | 1 | 22 | ab 14,64 € |
|
10087116 (K0108.1081X30) |
88 | 15 | 20 Grad | M8 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 30 | 1 | 22 | ab 14,64 € |
|
10087120 (K0108.1101X15) |
88 | 15 | 20 Grad | M10 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 15 | 1 | 22 | ab 14,64 € |
|
10087121 (K0108.1101X20) |
88 | 15 | 20 Grad | M10 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 20 | 1 | 22 | ab 14,64 € |
|
10087122 (K0108.1101X25) |
88 | 15 | 20 Grad | M10 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 25 | 1 | 22 | ab 14,64 € |
|
10087123 (K0108.1101X30) |
88 | 15 | 20 Grad | M10 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 30 | 1 | 22 | ab 14,64 € |
|
10087127 (K0108.1121X15) |
88 | 15 | 20 Grad | M12 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 15 | 1 | 22 | ab 14,64 € |
|
10087128 (K0108.1121X20) |
88 | 15 | 20 Grad | M12 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 20 | 1 | 22 | ab 14,64 € |
|
10087129 (K0108.1121X25) |
88 | 15 | 20 Grad | M12 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 25 | 1 | 22 | ab 14,64 € |
|
10087130 (K0108.1121X30) |
88 | 15 | 20 Grad | M12 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 30 | 1 | 22 | ab 14,64 € |
|
10087117 (K0108.1081X40) |
88 | 15 | 20 Grad | M8 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 40 | 1 | 22 | ab 15,02 € |
|
10087118 (K0108.1081X50) |
88 | 15 | 20 Grad | M8 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 50 | 1 | 22 | ab 15,02 € |
|
10087119 (K0108.1081X60) |
88 | 15 | 20 Grad | M8 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 60 | 1 | 22 | ab 15,02 € |
|
10087124 (K0108.1101X40) |
88 | 15 | 20 Grad | M10 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 40 | 1 | 22 | ab 15,02 € |
|
10087125 (K0108.1101X50) |
88 | 15 | 20 Grad | M10 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 50 | 1 | 22 | ab 15,02 € |
|
10087126 (K0108.1101X60) |
88 | 15 | 20 Grad | M10 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 60 | 1 | 22 | ab 15,02 € |
|
10087131 (K0108.1121X40) |
88 | 15 | 20 Grad | M12 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 40 | 1 | 22 | ab 15,02 € |
|
10087132 (K0108.1121X50) |
88 | 15 | 20 Grad | M12 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 50 | 1 | 22 | ab 15,02 € |
|
10087133 (K0108.1121X60) |
88 | 15 | 20 Grad | M12 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 60 | 1 | 22 | ab 15,02 € |
|
10087134 (K0108.2121X20) |
106 | 15 | 20 Grad | M12 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 20 | 2 | 24 | ab 17,91 € |
|
10087135 (K0108.2121X25) |
106 | 15 | 20 Grad | M12 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 25 | 2 | 24 | ab 17,91 € |
|
10087136 (K0108.2121X30) |
106 | 15 | 20 Grad | M12 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 30 | 2 | 24 | ab 17,91 € |
|
10087137 (K0108.2121X40) |
106 | 15 | 20 Grad | M12 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 40 | 2 | 24 | ab 18,66 € |
|
10087138 (K0108.2121X50) |
106 | 15 | 20 Grad | M12 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 50 | 2 | 24 | ab 18,66 € |
|
10087139 (K0108.2121X60) |
106 | 15 | 20 Grad | M12 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 60 | 2 | 24 | ab 18,66 € |
|
10087140 (K0108.3121X20) |
128,5 | 15 | 20 Grad | M12 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 20 | 3 | 26 | ab 21,70 € |
|
10087141 (K0108.3121X25) |
128,5 | 15 | 20 Grad | M12 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 25 | 3 | 26 | ab 21,70 € |
|
10087142 (K0108.3121X30) |
128,5 | 15 | 20 Grad | M12 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 30 | 3 | 26 | ab 21,70 € |
|
10087149 (K0108.3161X20) |
128,5 | 15 | 20 Grad | M16 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 20 | 3 | 26 | ab 21,70 € |
|
10087150 (K0108.3161X25) |
128,5 | 15 | 20 Grad | M16 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 25 | 3 | 26 | ab 21,70 € |
|
10087151 (K0108.3161X30) |
128,5 | 15 | 20 Grad | M16 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 30 | 3 | 26 | ab 21,70 € |
|
10087143 (K0108.3121X40) |
128,5 | 15 | 20 Grad | M12 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 40 | 3 | 26 | ab 22,34 € |
|
10087144 (K0108.3121X50) |
128,5 | 15 | 20 Grad | M12 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 50 | 3 | 26 | ab 22,34 € |
|
10087145 (K0108.3121X60) |
128,5 | 15 | 20 Grad | M12 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 60 | 3 | 26 | ab 22,34 € |
|
10087152 (K0108.3161X40) |
128,5 | 15 | 20 Grad | M16 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 40 | 3 | 26 | ab 22,34 € |
|
10087153 (K0108.3161X50) |
128,5 | 15 | 20 Grad | M16 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 50 | 3 | 26 | ab 22,34 € |
|
10087154 (K0108.3161X60) |
128,5 | 15 | 20 Grad | M16 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 60 | 3 | 26 | ab 22,34 € |
|
10087146 (K0108.3121X70) |
128,5 | 15 | 20 Grad | M12 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 70 | 3 | 26 | ab 23,13 € |
|
10087147 (K0108.3121X80) |
128,5 | 15 | 20 Grad | M12 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 80 | 3 | 26 | ab 23,13 € |
|
10087148 (K0108.3121X90) |
128,5 | 15 | 20 Grad | M12 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 90 | 3 | 26 | ab 23,13 € |
|
10087155 (K0108.3161X70) |
128,5 | 15 | 20 Grad | M16 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 70 | 3 | 26 | ab 23,13 € |
|
10087156 (K0108.3161X80) |
128,5 | 15 | 20 Grad | M16 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 80 | 3 | 26 | ab 23,13 € |
|
10087157 (K0108.3161X90) |
128,5 | 15 | 20 Grad | M16 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 90 | 3 | 26 | ab 23,13 € |
|
10087158 (K0108.4161X30) |
128,5 | 15 | 20 Grad | M16 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 30 | 4 | 36 | ab 25,40 € |
|
10087165 (K0108.4201X30) |
128,5 | 15 | 20 Grad | M20 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 30 | 4 | 36 | ab 25,40 € |
|
10087159 (K0108.4161X40) |
128,5 | 15 | 20 Grad | M16 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 40 | 4 | 36 | ab 26,35 € |
|
10087160 (K0108.4161X50) |
128,5 | 15 | 20 Grad | M16 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 50 | 4 | 36 | ab 26,35 € |
|
10087161 (K0108.4161X60) |
128,5 | 15 | 20 Grad | M16 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 60 | 4 | 36 | ab 26,35 € |
|
10087166 (K0108.4201X40) |
128,5 | 15 | 20 Grad | M20 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 40 | 4 | 36 | ab 26,35 € |
|
10087167 (K0108.4201X50) |
128,5 | 15 | 20 Grad | M20 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 50 | 4 | 36 | ab 26,35 € |
|
10087168 (K0108.4201X60) |
128,5 | 15 | 20 Grad | M20 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 60 | 4 | 36 | ab 26,35 € |
|
10087172 (K0108.4241X30) |
128,5 | 15 | 20 Grad | M24 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 30 | 4 | 36 | ab 26,77 € |
|
10087162 (K0108.4161X70) |
128,5 | 15 | 20 Grad | M16 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 70 | 4 | 36 | ab 27,36 € |
|
10087163 (K0108.4161X80) |
128,5 | 15 | 20 Grad | M16 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 80 | 4 | 36 | ab 27,36 € |
|
10087164 (K0108.4161X90) |
128,5 | 15 | 20 Grad | M16 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 90 | 4 | 36 | ab 27,36 € |
|
10087169 (K0108.4201X70) |
128,5 | 15 | 20 Grad | M20 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 70 | 4 | 36 | ab 27,36 € |
|
10087170 (K0108.4201X80) |
128,5 | 15 | 20 Grad | M20 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 80 | 4 | 36 | ab 27,36 € |
|
10087171 (K0108.4201X90) |
128,5 | 15 | 20 Grad | M20 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 90 | 4 | 36 | ab 27,36 € |
|
10087173 (K0108.4241X40) |
128,5 | 15 | 20 Grad | M24 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 40 | 4 | 36 | ab 27,90 € |
|
10087174 (K0108.4241X50) |
128,5 | 15 | 20 Grad | M24 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 50 | 4 | 36 | ab 27,90 € |
|
10087175 (K0108.4241X60) |
128,5 | 15 | 20 Grad | M24 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 60 | 4 | 36 | ab 27,90 € |
|
10087176 (K0108.4241X70) |
128,5 | 15 | 20 Grad | M24 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 70 | 4 | 36 | ab 28,73 € |
|
10087177 (K0108.4241X80) |
128,5 | 15 | 20 Grad | M24 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 80 | 4 | 36 | ab 28,73 € |
|
10087178 (K0108.4241X90) |
128,5 | 15 | 20 Grad | M24 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 90 | 4 | 36 | ab 28,73 € |
