Produktnummer:
10088778
Herstellernummer:
K0109.1101X60
Hersteller:
Kipp

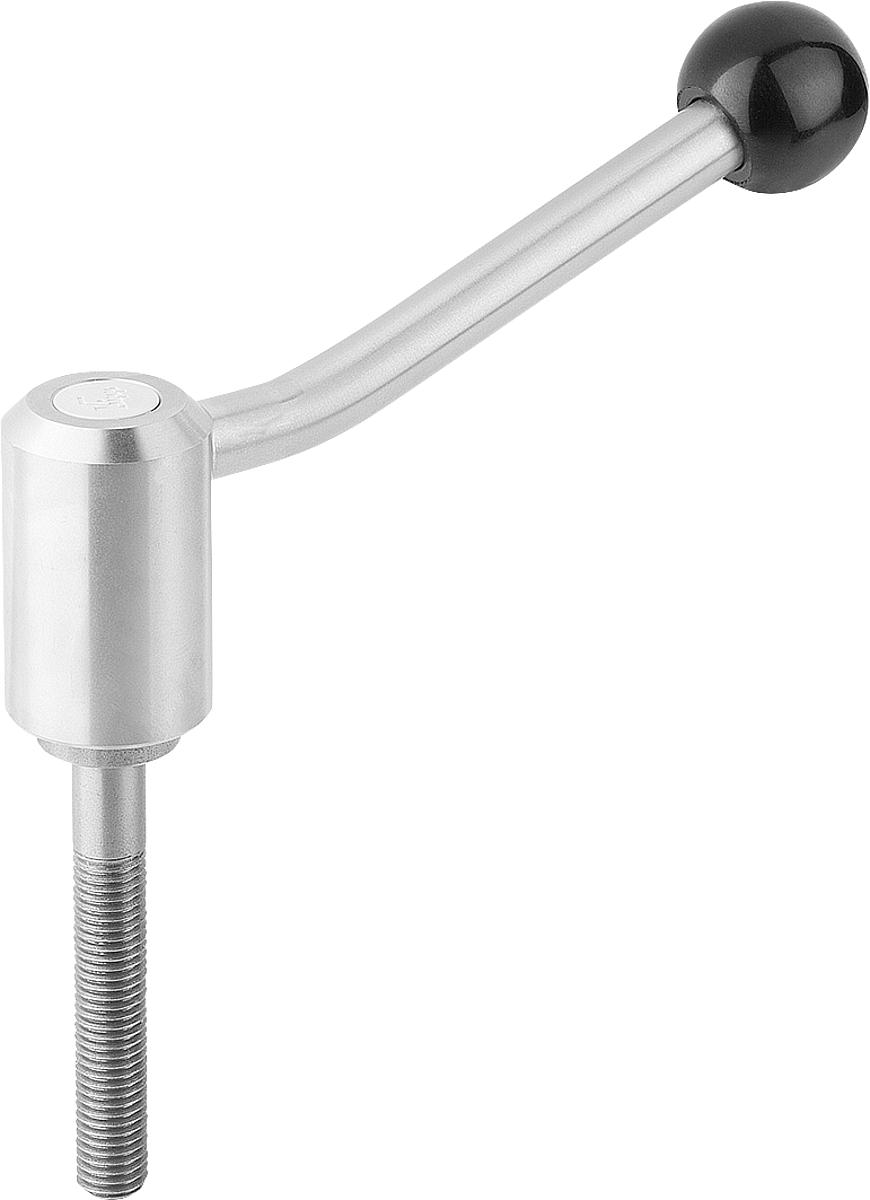

Kipp K0109.1101X60 SPANNHEBEL GR.1 M10X60, EDELSTAHL
A:
88
Außengewinde:
M10
L = Schraubenlänge:
60
Profil-Größe:
1
| Anzahl | Preis* |
|---|---|
| Bis 49 |
27,02 €
|
| Bis 99 |
25,67 €
|
| Bis 249 |
24,32 €
|
| Bis 499 |
22,97 €
|
| Bis 999 |
21,62 €
|
| Ab 1000 |
20,27 €
|
Produktnummer:
10088778
K0109_20 Spannhebel Edelstahl mit Außengewinde, 20 Grad
Beschreibung
Werkstoff:
Stahlteile Edelstahl 1.4305.
Kunststoffkugelknopf schwarz.
Ausführung:
Stahlteile blank.
Kugelknopf poliert.
Hinweis:
Fehlende Maße siehe Spannhebel mit Innengewinde.
Auf Anfrage:
Weitere Außengewinde, Schraubenlängen und Sonderausführungen.
Maße "H1", "A" und "A1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Stahlteile Edelstahl 1.4305.
Kunststoffkugelknopf schwarz.
Ausführung:
Stahlteile blank.
Kugelknopf poliert.
Hinweis:
Fehlende Maße siehe Spannhebel mit Innengewinde.
Auf Anfrage:
Weitere Außengewinde, Schraubenlängen und Sonderausführungen.
Maße "H1", "A" und "A1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

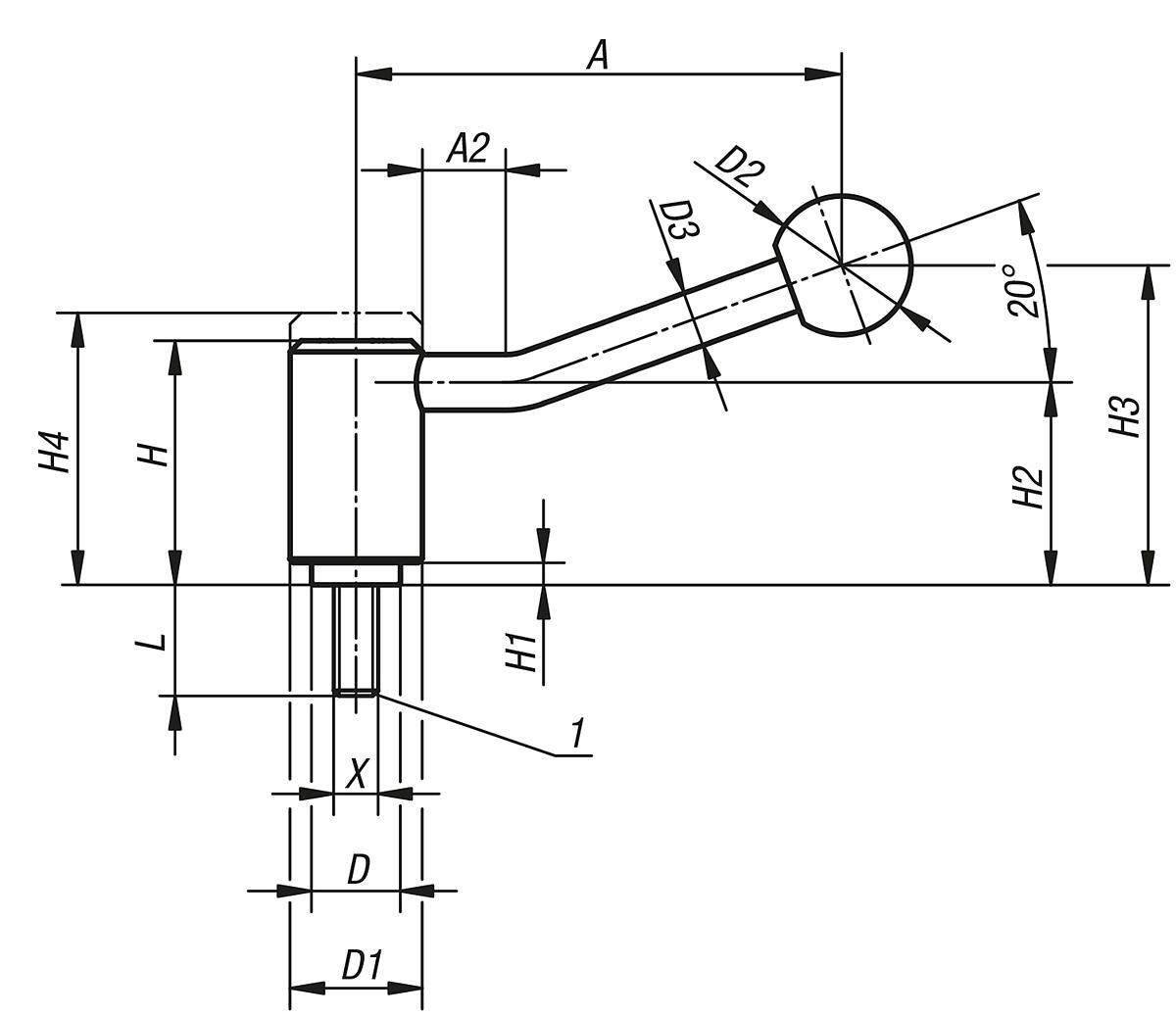

Eigenschaften
| A: | 88 |
|---|---|
| A2: | 15 |
| Ausführung: | 20 Grad |
| Außengewinde: | M10 |
| D: | 16 |
| D1: | 24 |
| D2: | 25 |
| D3: | 10 |
| H: | 44,5 |
| H1: | 4,5 |
| H2: | 37 |
| H3: | 58,5 |
| H4: | 49,5 |
| L = Schraubenlänge: | 60 |
| Profil-Größe: | 1 |
| Zähnezahl: | 22 |
Dokumente
1
| Variante | Profil-Größe | A | L = Schraubenlänge | Außengewinde | Preis |
|---|---|---|---|---|---|
|
10088775 (K0109.1101X30) |
1 | 88 | 30 | M10 | ab 26,24 € |
|
10088779 (K0109.1121X15) |
1 | 88 | 15 | M12 | ab 26,24 € |
|
10088780 (K0109.1121X20) |
1 | 88 | 20 | M12 | ab 26,24 € |
|
10088781 (K0109.1121X25) |
1 | 88 | 25 | M12 | ab 26,24 € |
|
10088782 (K0109.1121X30) |
1 | 88 | 30 | M12 | ab 26,24 € |
|
10088824 (K0109.1081X15) |
1 | 88 | 15 | M8 | ab 26,24 € |
|
10088825 (K0109.1081X20) |
1 | 88 | 20 | M8 | ab 26,24 € |
|
10088826 (K0109.1081X25) |
1 | 88 | 25 | M8 | ab 26,24 € |
|
10088827 (K0109.1081X30) |
1 | 88 | 30 | M8 | ab 26,24 € |
|
10088831 (K0109.1101X15) |
1 | 88 | 15 | M10 | ab 26,24 € |
|
10088832 (K0109.1101X20) |
1 | 88 | 20 | M10 | ab 26,24 € |
|
10088833 (K0109.1101X25) |
1 | 88 | 25 | M10 | ab 26,24 € |
|
10088776 (K0109.1101X40) |
1 | 88 | 40 | M10 | ab 27,02 € |
|
10088777 (K0109.1101X50) |
1 | 88 | 50 | M10 | ab 27,02 € |
|
10088778 (K0109.1101X60) |
1 | 88 | 60 | M10 | ab 27,02 € |
|
10088783 (K0109.1121X40) |
1 | 88 | 40 | M12 | ab 27,02 € |
|
10088784 (K0109.1121X50) |
1 | 88 | 50 | M12 | ab 27,02 € |
|
10088785 (K0109.1121X60) |
1 | 88 | 60 | M12 | ab 27,02 € |
|
10088828 (K0109.1081X40) |
1 | 88 | 40 | M8 | ab 27,02 € |
|
10088829 (K0109.1081X50) |
1 | 88 | 50 | M8 | ab 27,02 € |
|
10088830 (K0109.1081X60) |
1 | 88 | 60 | M8 | ab 27,02 € |
|
10088786 (K0109.2121X20) |
2 | 88 | 20 | M12 | ab 32,21 € |
|
10088787 (K0109.2121X25) |
2 | 106 | 25 | M12 | ab 32,21 € |
|
10088788 (K0109.2121X30) |
2 | 106 | 30 | M12 | ab 32,21 € |
|
10088789 (K0109.2121X40) |
2 | 106 | 40 | M12 | ab 33,54 € |
|
10088790 (K0109.2121X50) |
2 | 106 | 50 | M12 | ab 33,54 € |
|
10088791 (K0109.2121X60) |
2 | 106 | 60 | M12 | ab 33,54 € |
|
10088792 (K0109.3121X20) |
3 | 128,5 | 20 | M12 | ab 42,20 € |
|
10088793 (K0109.3121X25) |
3 | 128,5 | 25 | M12 | ab 42,20 € |
|
10088794 (K0109.3121X30) |
3 | 128,5 | 30 | M12 | ab 42,20 € |
|
10088801 (K0109.3161X20) |
3 | 128,5 | 20 | M16 | ab 42,20 € |
|
10088802 (K0109.3161X25) |
3 | 128,5 | 25 | M16 | ab 42,20 € |
|
10088803 (K0109.3161X30) |
3 | 128,5 | 30 | M16 | ab 42,20 € |
|
10088795 (K0109.3121X40) |
3 | 128,5 | 40 | M12 | ab 43,43 € |
|
10088796 (K0109.3121X50) |
3 | 128,5 | 50 | M12 | ab 43,43 € |
|
10088797 (K0109.3121X60) |
3 | 128,5 | 60 | M12 | ab 43,43 € |
|
10088804 (K0109.3161X40) |
3 | 128,5 | 40 | M16 | ab 43,43 € |
|
10088805 (K0109.3161X50) |
3 | 128,5 | 50 | M16 | ab 43,43 € |
|
10088806 (K0109.3161X60) |
3 | 128,5 | 60 | M16 | ab 43,43 € |
|
10088798 (K0109.3121X70) |
3 | 128,5 | 70 | M12 | ab 44,99 € |
|
10088799 (K0109.3121X80) |
3 | 128,5 | 80 | M12 | ab 44,99 € |
|
10088800 (K0109.3121X90) |
3 | 128,5 | 90 | M12 | ab 44,99 € |
|
10088807 (K0109.3161X70) |
3 | 128,5 | 70 | M16 | ab 44,99 € |
|
10088808 (K0109.3161X80) |
3 | 128,5 | 80 | M16 | ab 44,99 € |
|
10088809 (K0109.3161X90) |
3 | 128,5 | 90 | M16 | ab 44,99 € |
|
10088810 (K0109.4161X30) |
4 | 128,5 | 30 | M16 | ab 49,36 € |
|
10088817 (K0109.4201X30) |
4 | 128,5 | 30 | M20 | ab 49,36 € |
|
10088811 (K0109.4161X40) |
4 | 128,5 | 40 | M16 | ab 51,19 € |
|
10088812 (K0109.4161X50) |
4 | 128,5 | 50 | M16 | ab 51,19 € |
|
10088813 (K0109.4161X60) |
4 | 128,5 | 60 | M16 | ab 51,19 € |
|
10088818 (K0109.4201X40) |
4 | 128,5 | 40 | M20 | ab 51,19 € |
|
10088819 (K0109.4201X50) |
4 | 128,5 | 50 | M20 | ab 51,19 € |
|
10088820 (K0109.4201X60) |
4 | 128,5 | 60 | M20 | ab 51,19 € |
|
10088814 (K0109.4161X70) |
4 | 128,5 | 70 | M16 | ab 53,20 € |
|
10088815 (K0109.4161X80) |
4 | 128,5 | 80 | M16 | ab 53,20 € |
|
10088816 (K0109.4161X90) |
4 | 128,5 | 90 | M16 | ab 53,20 € |
|
10088821 (K0109.4201X70) |
4 | 128,5 | 70 | M20 | ab 53,20 € |
|
10088822 (K0109.4201X80) |
4 | 128,5 | 80 | M20 | ab 53,20 € |
|
10088823 (K0109.4201X90) |
4 | 128,5 | 90 | M20 | ab 53,20 € |
