Produktnummer: 10087184

Herstellernummer: K0109.3162

Hersteller: Kipp

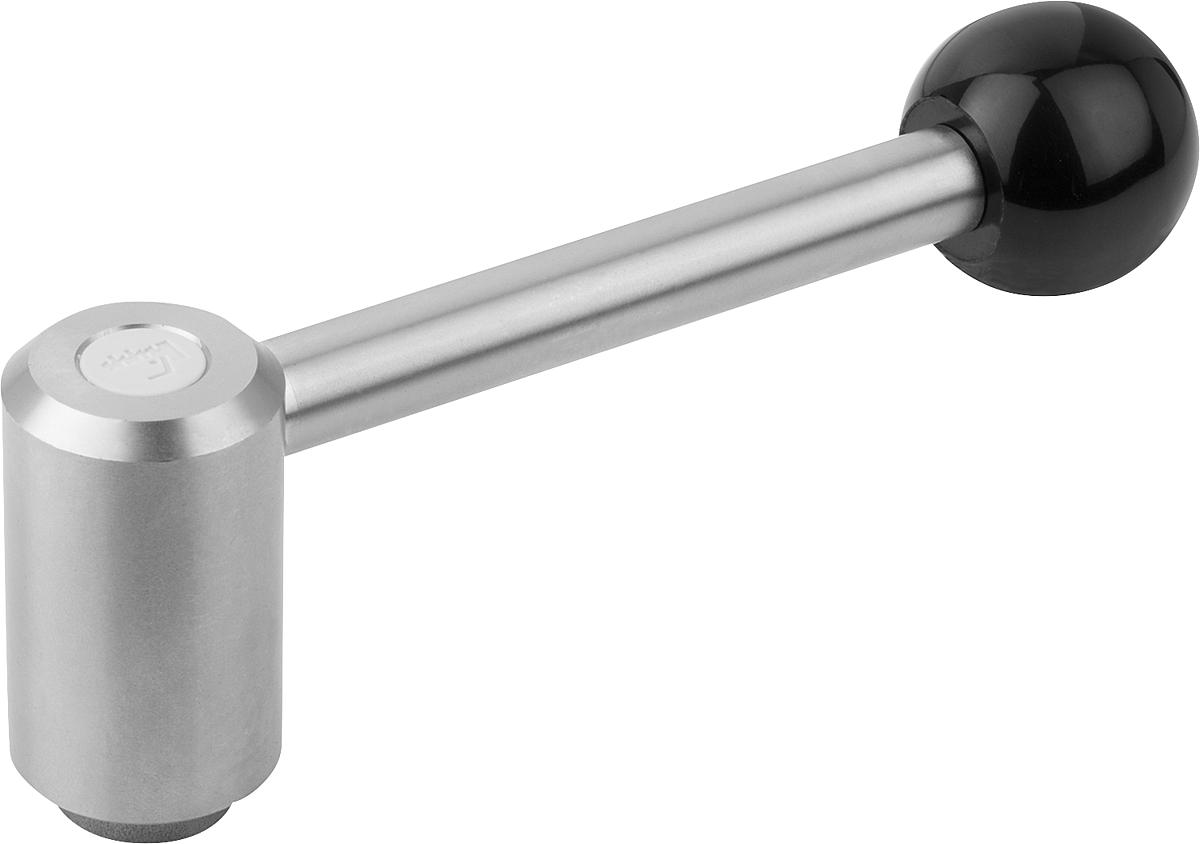

Kipp K0109.3162 SPANNHEBEL GR.3 M16, EDELSTAHL

A1: 134,5 Ausführung: 0 Grad D: 23 D1: 33 D2: 32 D3: 13 Gewicht ca. kg: 0,400 H: 58 H1: 6 H2: 47 H4: 65 Innengewinde: M16 Profil-Größe: 3 T: 23 Zähnezahl: 26

Anzahl	Preis*
Bis 49	39,82 €
Bis 99	37,83 €
Bis 249	35,84 €
Bis 499	33,85 €
Bis 999	31,86 €
Ab 1000	29,87 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Ausführung

Gewicht ca. kg

Innengewinde

Profil-Größe

Zähnezahl

Stück

VPE: 1 Stück

Produktnummer: 10087184

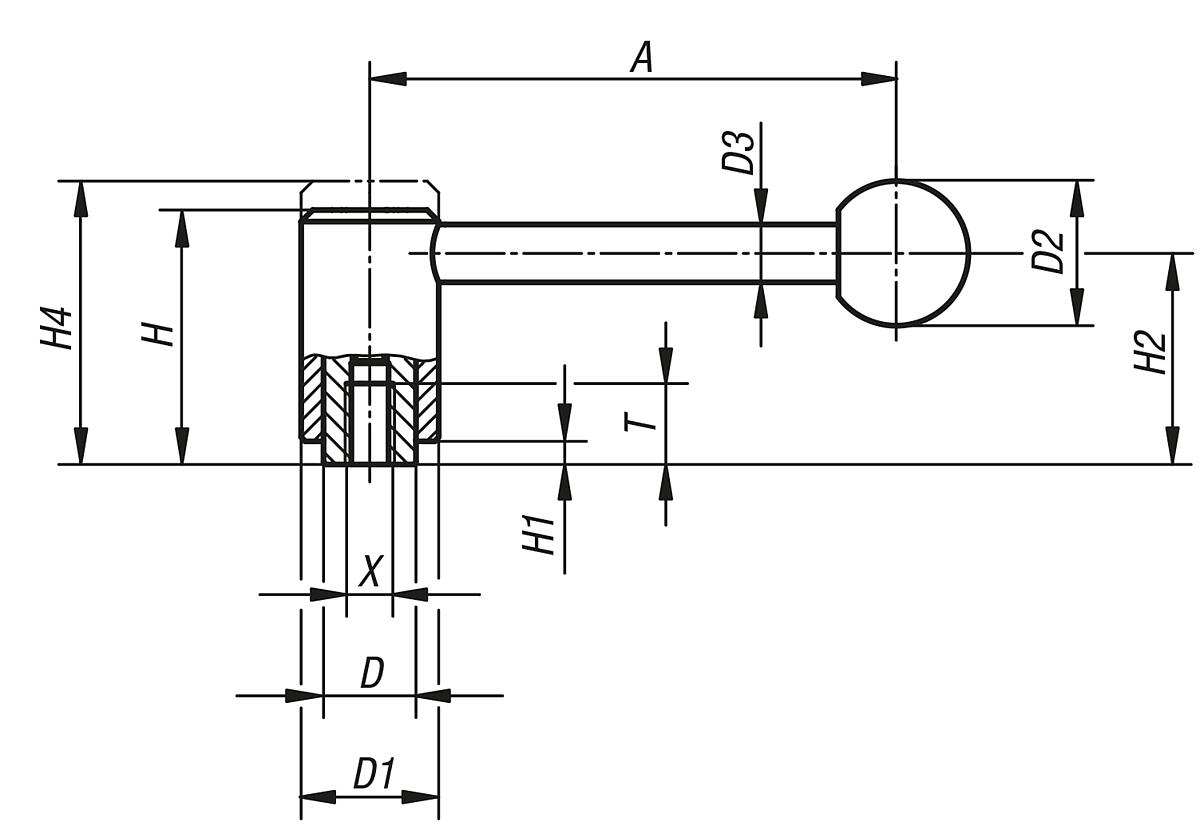

K0109_0 Spannhebel Edelstahl mit Innengewinde, 0 Grad

Werkstoff:
Stahlteile Edelstahl 1.4305.
Kunststoffkugelknopf schwarz.

Ausführung:
Stahlteile blank.
Kugelknopf poliert.

Hinweis:
Weitere Innengewinde und Sonderausführungen.
Maße "H1", "A" und "A1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

A1:	134,5
Ausführung:	0 Grad
D:	23
D1:	33
D2:	32
D3:	13
Gewicht ca. kg:	0,400
H:	58
H1:	6
H2:	47
H4:	65
Innengewinde:	M16
Profil-Größe:	3
T:	23
Zähnezahl:	26

Datenblatt-788.pdf

Variante	D	T	D2	D3	D1	Gewicht ca. kg	Profil-Größe	H1	H2	H4	Innengewinde	Zähnezahl	Ausführung	H	A1	Preis

10087179 (K0109.1082)	16	14	25	10	24	0,170	1	4,5	37	49,5	M8	22	0 Grad	44,5	92	ab 24,44 €
10087180 (K0109.1102)	16	14	25	10	24	0,170	1	4,5	37	49,5	M10	22	0 Grad	44,5	92	ab 24,44 €
10087181 (K0109.2102)	19	17	32	12	28	0,260	2	5,5	42	57,5	M10	24	0 Grad	51,5	111	ab 28,81 €
10087182 (K0109.2122)	19	17	32	12	28	0,260	2	5,5	42	57,5	M12	24	0 Grad	51,5	111	ab 28,81 €
10087183 (K0109.3122)	23	23	32	13	33	0,400	3	6	47	65	M12	26	0 Grad	58	134,5	ab 39,82 €
10087184 (K0109.3162)	23	23	32	13	33	0,400	3	6	47	65	M16	26	0 Grad	58	134,5	ab 39,82 €
10087185 (K0109.4162)	30	27	32	13	41	0,670	4	7,5	56,5	76,5	M16	36	0 Grad	68,5	134	ab 46,88 €
10087186 (K0109.4202)	30	27	32	13	41	0,670	4	7,5	56,5	76,5	M20	36	0 Grad	68,5	134	ab 46,88 €
