Produktnummer: 10086575

Herstellernummer: K0124.105

Hersteller: Kipp

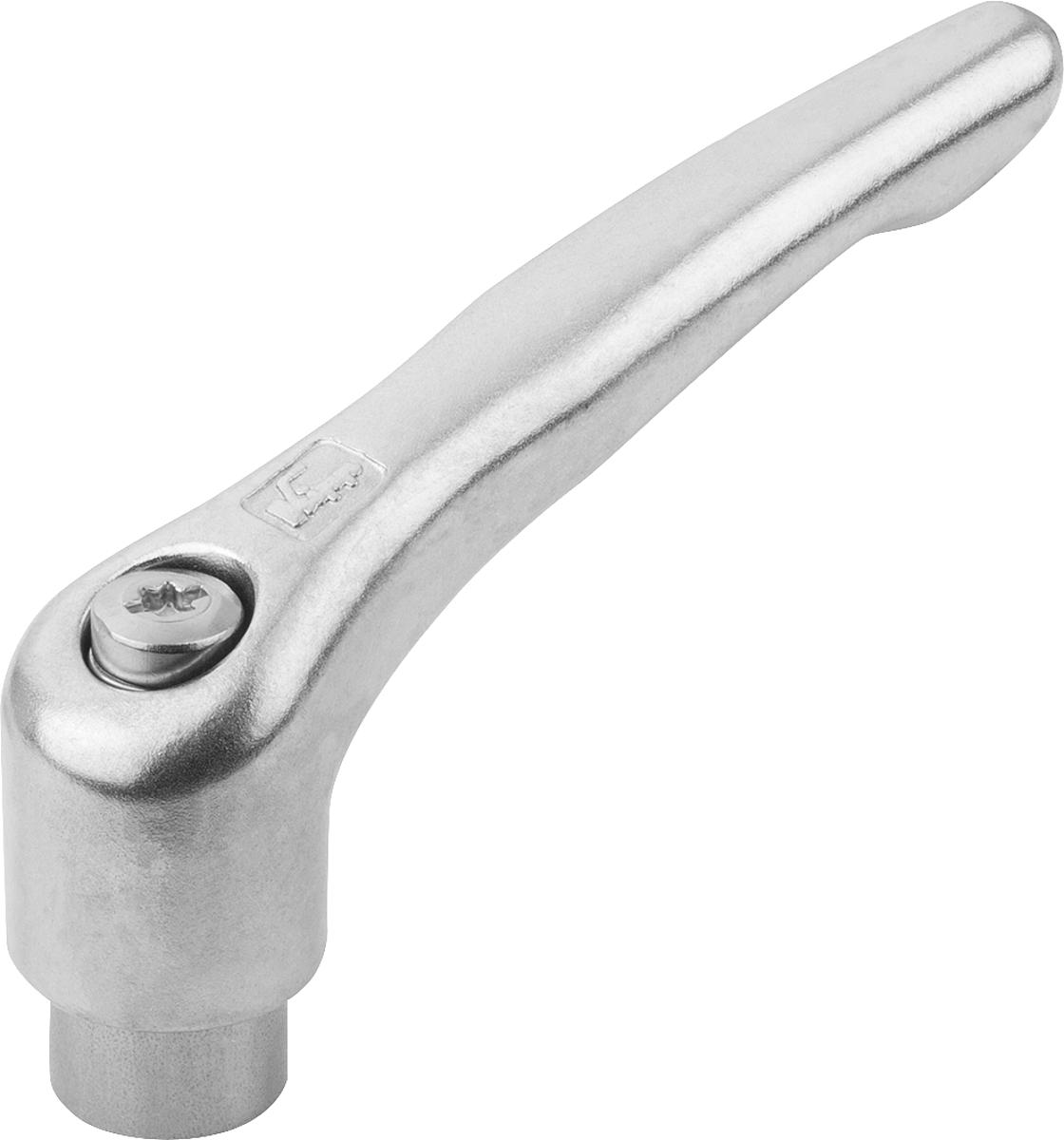

Kipp K0124.105 KLEMMHEBEL EDELSTAHL GR.1 M5,

A: 40 A1: 47 B: 7 D: 10 D1: 13 D2: 14 H: 24,5 H1: 4 H2: 14,5 H3: 31 H4: 34 Innengewinde: M5 Profil-Größe: 1 T: 9 Zähnezahl: 16

Anzahl	Preis*
Bis 49	14,03 €
Bis 99	13,33 €
Bis 249	12,63 €
Bis 499	11,93 €
Bis 999	11,22 €
Ab 1000	10,52 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Innengewinde

Profil-Größe

Zähnezahl

Stück

VPE: 1 Stück

Produktnummer: 10086575

K0124 Klemmhebel Edelstahl mit Innengewinde

Werkstoff:
Griffhebel Feinguss 1.4308.
Sonstige Stahlteile 1.4305.

Ausführung:
Griffhebel elektrolytisch poliert.
Stahlteile blank.

Bestellbeispiel:
K0124.105

Auf Anfrage:
Weitere Innengewinde und Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

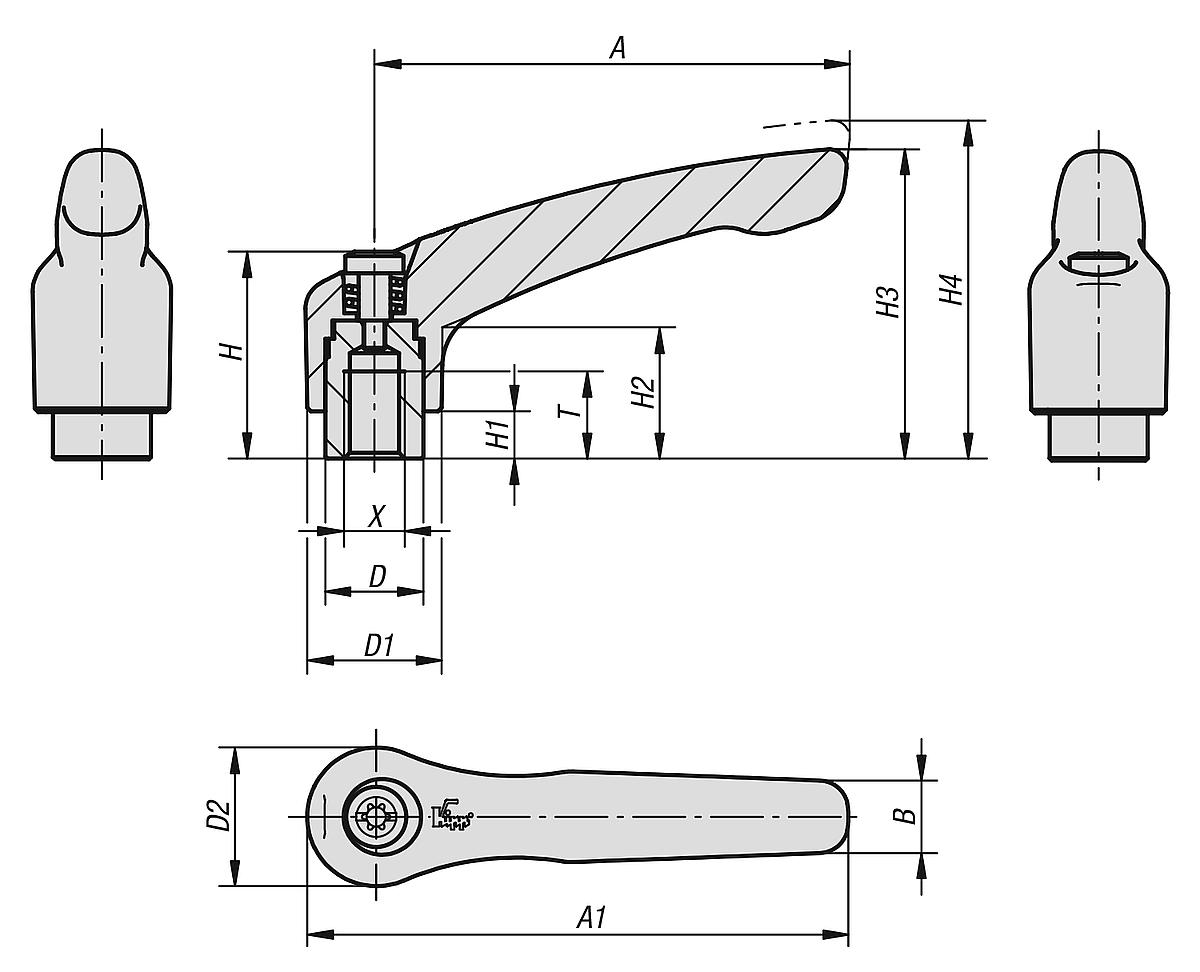

A:	40
A1:	47
B:	7
D:	10
D1:	13
D2:	14
H:	24,5
H1:	4
H2:	14,5
H3:	31
H4:	34
Innengewinde:	M5
Profil-Größe:	1
T:	9
Zähnezahl:	16

Datenblatt

Variante	A	A1	B	D	D1	D2	H	H1	H2	H3	H4	Innengewinde	Profil-Größe	T	Zähnezahl	Preis

10086574 (K0124.104)	40	47	7	10	13	14	24,5	4	14,5	31	34	M4	1	9	16	ab 14,03 €
10086575 (K0124.105)	40	47	7	10	13	14	24,5	4	14,5	31	34	M5	1	9	16	ab 14,03 €
10086576 (K0124.106)	40	47	7	10	13	14	24,5	4	14,5	31	34	M6	1	9	16	ab 14,03 €
10086577 (K0124.206)	65	74,5	10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	M6	2	12	20	ab 18,90 €
10086578 (K0124.208)	65	74,5	10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	M8	2	12	20	ab 18,90 €
10086579 (K0124.308)	80	91	11	16	21	22	37	10	24	54,5	58,5	M8	3	14	22	ab 22,76 €
10086580 (K0124.310)	80	91	11	16	21	22	37	10	24	54,5	58,5	M10	3	14	22	ab 22,76 €
10086581 (K0124.410)	95	109	13	19	27	27,5	43	10	27	63	67,5	M10	4	17	24	ab 26,64 €
10086582 (K0124.412)	95	109	13	19	27	27,5	43	10	27	63	67,5	M12	4	17	24	ab 26,64 €
