Produktnummer:
10088618
Herstellernummer:
K0128.422
Hersteller:
Kipp

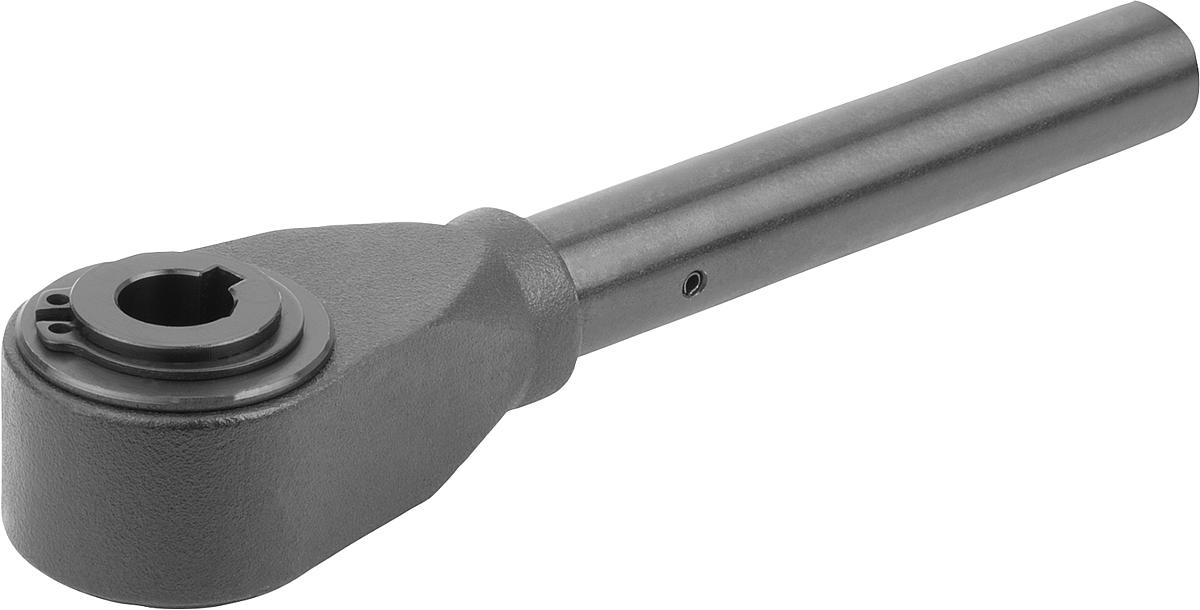

Kipp K0128.422 SPANNER GR.4 PASSBOHRUNG 22H7

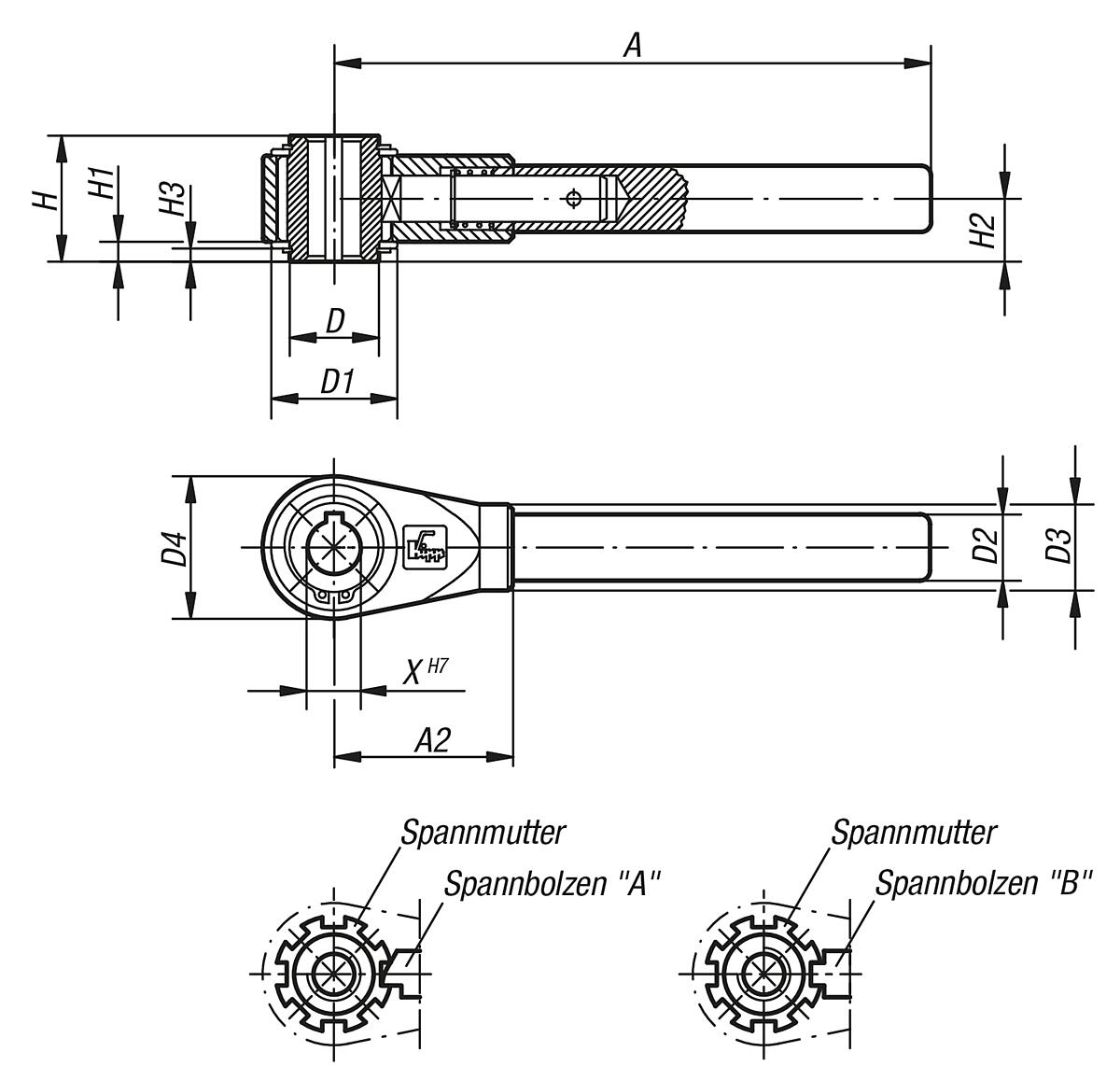

A:
80
Anzahl der Rastnuten:
9
Ausführung:
Spannbolzen A
C:
61
D:
42
D1:
56
D2:
28
D3:
35
E:
300
H:
4
H1:
6
H2:
47
H3:
23,5
Passbohrung Ø H7 mit Passfedernut nach DIN 6885 Bl. 1:
22
Profil-Größe:
4
| Anzahl | Preis* |
|---|---|
| Bis 49 |
204,85 €
|
| Bis 99 |
194,61 €
|
| Bis 249 |
184,37 €
|
| Bis 499 |
174,12 €
|
| Bis 999 |
163,88 €
|
| Ab 1000 |
153,64 €
|
Produktnummer:
10088618
K0128_PB Spanner mit Passbohrung
Beschreibung
Werkstoff:
Gehäuse Vergütungsstahl, Spannmutter und Spannbolzen Automatenstahl einsatzgehärtet.
Ausführung:
brüniert. Gegen Mehrpreis sind auch matt- oder hochglanzverchromte Ausführungen lieferbar.
Hinweis:
Spannbolzen A (zum Ratschen) Normalausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich.
Spannbolzen B Sonderausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Innenvierkante.
Maß "E" in abgestuften Sonderlängen gegen Aufpreis lieferbar.
Sonderausführung: Spannbolzen B.
Gehäuse Vergütungsstahl, Spannmutter und Spannbolzen Automatenstahl einsatzgehärtet.
Ausführung:
brüniert. Gegen Mehrpreis sind auch matt- oder hochglanzverchromte Ausführungen lieferbar.
Hinweis:
Spannbolzen A (zum Ratschen) Normalausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich.
Spannbolzen B Sonderausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Innenvierkante.
Maß "E" in abgestuften Sonderlängen gegen Aufpreis lieferbar.
Sonderausführung: Spannbolzen B.
Eigenschaften
| A: | 80 |
|---|---|
| Anzahl der Rastnuten: | 9 |
| Ausführung: | Spannbolzen A |
| C: | 61 |
| D: | 42 |
| D1: | 56 |
| D2: | 28 |
| D3: | 35 |
| E: | 300 |
| H: | 4 |
| H1: | 6 |
| H2: | 47 |
| H3: | 23,5 |
| Passbohrung Ø H7 mit Passfedernut nach DIN 6885 Bl. 1: | 22 |
| Profil-Größe: | 4 |
Dokumente
1
| Variante | D | D3 | A | H | D1 | Profil-Größe | D2 | H1 | Ausführung | H2 | H3 | C | E | Anzahl der Rastnuten | Passbohrung Ø H7 mit Passfedernut nach DIN 6885 Bl. 1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10088612 (K0128.412) |
22 | 22 | 48 | 3 | 33 | 1 | 17 | 4,5 | Spannbolzen A | 31 | 15,5 | 36 | 150 | 7 | 12 | ab 94,13 € |
|
10088613 (K0128.414) |
27 | 26 | 54 | 4 | 38 | 2 | 20 | 6 | Spannbolzen A | 38 | 19 | 43 | 180 | 8 | 14 | ab 112,31 € |
|
10088614 (K0128.415) |
27 | 26 | 54 | 4 | 38 | 2 | 20 | 6 | Spannbolzen A | 38 | 19 | 43 | 180 | 8 | 15 | ab 112,31 € |
|
10088615 (K0128.416) |
27 | 26 | 54 | 4 | 38 | 2 | 20 | 6 | Spannbolzen A | 38 | 19 | 43 | 180 | 8 | 16 | ab 112,31 € |
|
10088616 (K0128.418) |
35 | 30 | 70 | 4 | 45 | 3 | 24 | 6 | Spannbolzen A | 42 | 21 | 51 | 230 | 8 | 18 | ab 150,30 € |
|
10088617 (K0128.420) |
35 | 30 | 70 | 4 | 45 | 3 | 24 | 6 | Spannbolzen A | 42 | 21 | 51 | 230 | 8 | 20 | ab 150,30 € |
|
10088618 (K0128.422) |
42 | 35 | 80 | 4 | 56 | 4 | 28 | 6 | Spannbolzen A | 47 | 23,5 | 61 | 300 | 9 | 22 | ab 204,85 € |
|
10088619 (K0128.425) |
42 | 35 | 80 | 4 | 56 | 4 | 28 | 6 | Spannbolzen A | 47 | 23,5 | 61 | 300 | 9 | 25 | ab 204,85 € |
|
10088620 (K0128.427) |
42 | 35 | 80 | 4 | 56 | 4 | 28 | 6 | Spannbolzen A | 47 | 23,5 | 61 | 300 | 9 | 27 | ab 204,85 € |
|
10088621 (K0128.430) |
60 | 38 | 110 | 5 | 75 | 5 | 32 | 7,5 | Spannbolzen A | 53 | 26,5 | 82 | 400 | 11 | 30 | ab 389,20 € |
|
10088622 (K0128.436) |
60 | 38 | 110 | 5 | 75 | 5 | 32 | 7,5 | Spannbolzen A | 53 | 26,5 | 82 | 400 | 11 | 36 | ab 389,20 € |
