Produktnummer:
10095647
Herstellernummer:
K0135.04
Hersteller:
Kipp

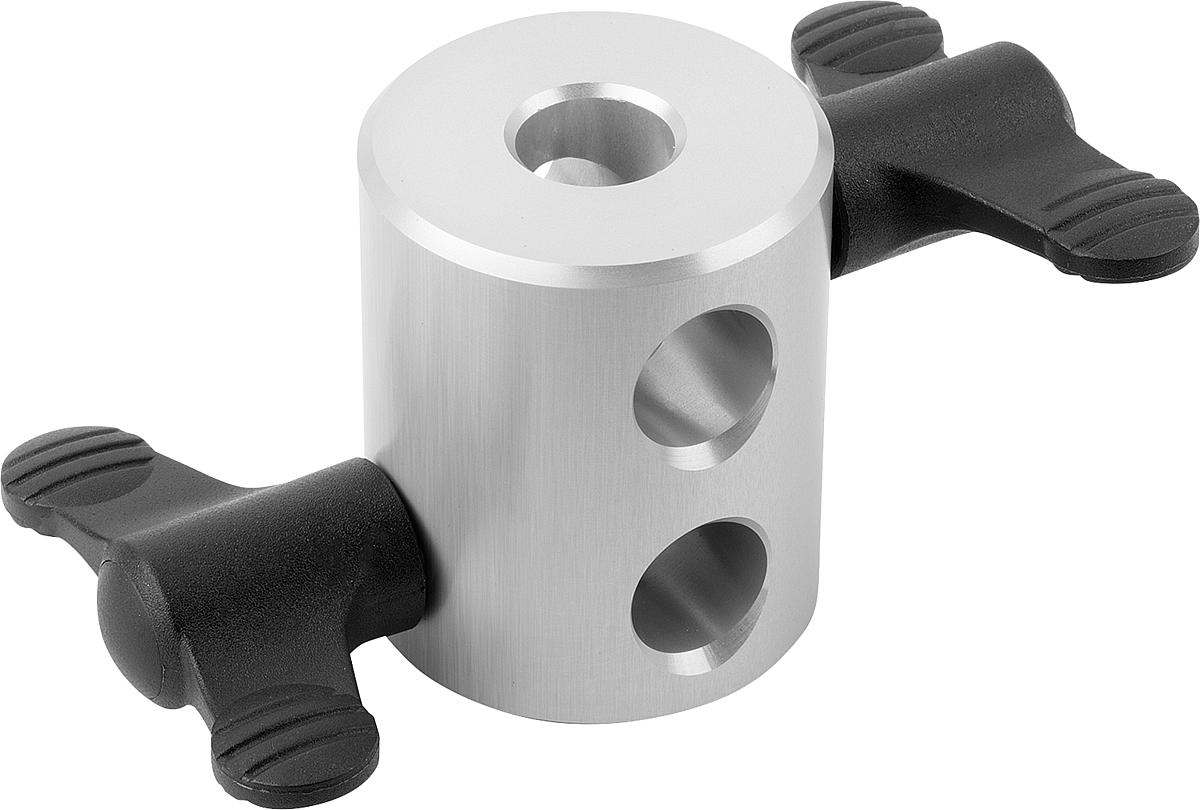

Kipp K0135.04 MULTIVERBINDUNGSSTÜCK GR.4 D=16
D:
16
D1:
45
D2:
M10
Gewicht ca. kg:
0,262
H:
75
H1:
35,6
H2:
20
L:
127,2
L1:
56
L2:
27
L3:
24
L4:
16
Profil-Größe:
4
Zubehör:
06652-210X20
| Anzahl | Preis* |
|---|---|
| Bis 49 |
42,55 €
|
| Bis 99 |
40,42 €
|
| Bis 249 |
38,30 €
|
| Bis 499 |
36,17 €
|
| Bis 999 |
34,04 €
|
| Ab 1000 |
31,91 €
|
Produktnummer:
10095647
K0135 Multiverbindungsstücke
Beschreibung
Werkstoff, Ausführung:
Flügelgriff:
Griffteil Thermoplast, schwarzgrau.
Gewindebolzen Stahl 5.8, blau chromatiert.
Grundkörper:
Hochfestes Aluminium, neusilber eloxiert.
Bestellbeispiel:
K0135.04
Hinweis:
Mit den Multiverbindungsstücken können runde Querschnitte (Stäbe, Rohre etc.) koaxial oder parallel verlängert werden. Durch eine parallele Anordnung von z.B. Stäben kann auch eine Verstärkung bzw. Versteifung eines Aufbaus erreicht werden. Außerdem bietet das Bohrungssystem im Grundkörper die Möglichkeit, dass rechtwinklige Verbindungen hergestellt werden können.
Flügelgriff:
Griffteil Thermoplast, schwarzgrau.
Gewindebolzen Stahl 5.8, blau chromatiert.
Grundkörper:
Hochfestes Aluminium, neusilber eloxiert.
Bestellbeispiel:
K0135.04
Hinweis:
Mit den Multiverbindungsstücken können runde Querschnitte (Stäbe, Rohre etc.) koaxial oder parallel verlängert werden. Durch eine parallele Anordnung von z.B. Stäben kann auch eine Verstärkung bzw. Versteifung eines Aufbaus erreicht werden. Außerdem bietet das Bohrungssystem im Grundkörper die Möglichkeit, dass rechtwinklige Verbindungen hergestellt werden können.
Eigenschaften

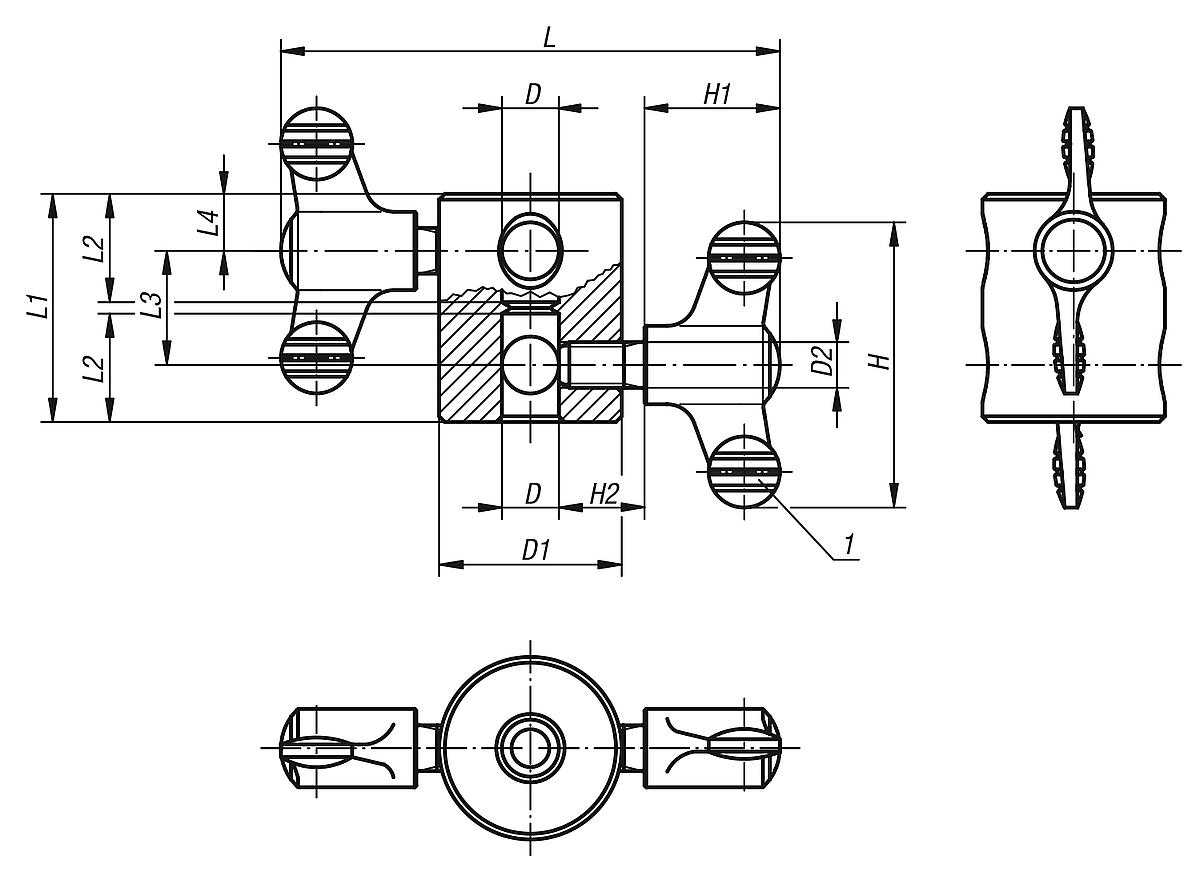

| D: | 16 |
|---|---|
| D1: | 45 |
| D2: | M10 |
| Gewicht ca. kg: | 0,262 |
| H: | 75 |
| H1: | 35,6 |
| H2: | 20 |
| L: | 127,2 |
| L1: | 56 |
| L2: | 27 |
| L3: | 24 |
| L4: | 16 |
| Profil-Größe: | 4 |
| Zubehör: | 06652-210X20 |
Dokumente
1
| Variante | D | H | L | H1 | D2 | Gewicht ca. kg | D1 | L3 | L1 | L4 | L2 | Profil-Größe | H2 | Zubehör | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10095644 (K0135.01) |
8 | 50 | 86 | 24 | M8 | 0,074 | 28 | 20 | 36 | 8 | 17 | 1 | 15 | 06652-108X15 | ab 27,89 € |
|
10095645 (K0135.02) |
10 | 50 | 88 | 24 | M8 | 0,093 | 32 | 20 | 40 | 10 | 19 | 2 | 15 | 06652-108X15 | ab 29,16 € |
|
10095646 (K0135.03) |
12 | 50 | 90 | 24 | M8 | 0,118 | 36 | 20 | 44 | 12 | 21 | 3 | 15 | 06652-108X15 | ab 33,38 € |
|
10095647 (K0135.04) |
16 | 75 | 127,2 | 35,6 | M10 | 0,262 | 45 | 24 | 56 | 16 | 27 | 4 | 20 | 06652-210X20 | ab 42,55 € |
