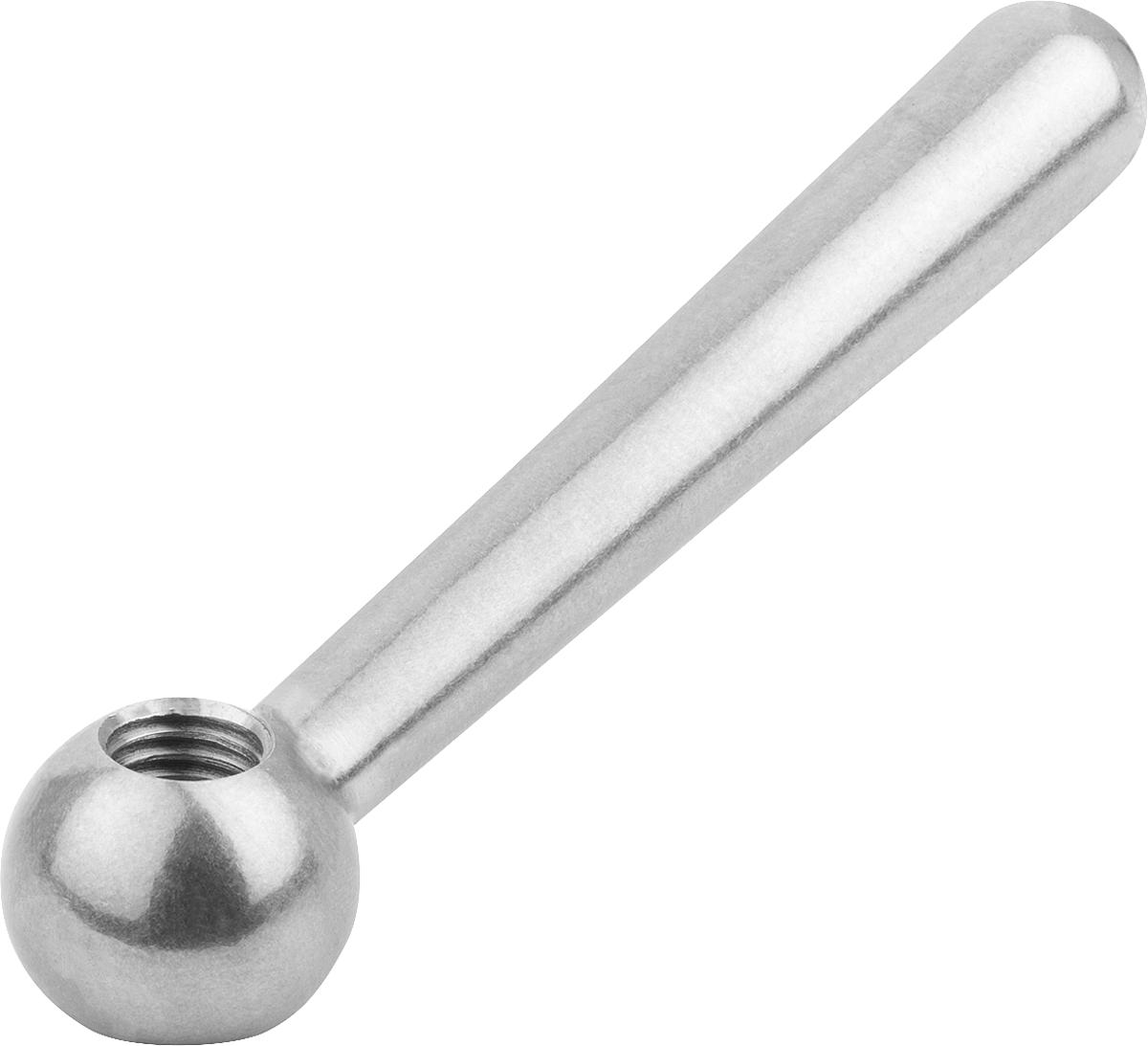

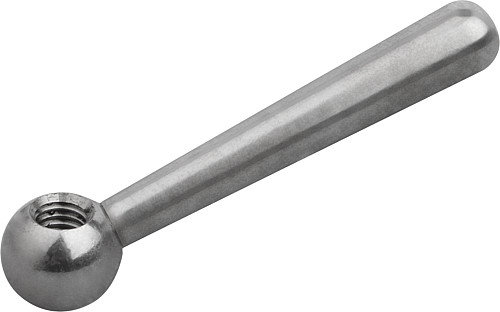

K0174_N Kegelgriffe DIN 99, Form N

Beschreibung
Werkstoff: Stahl.

Ausführung: poliert.

Hinweis:
Eine feste Verbindung von Griff und Gegenstück ist durch Verkleben oft günstiger herzustellen als durch Verstiften.

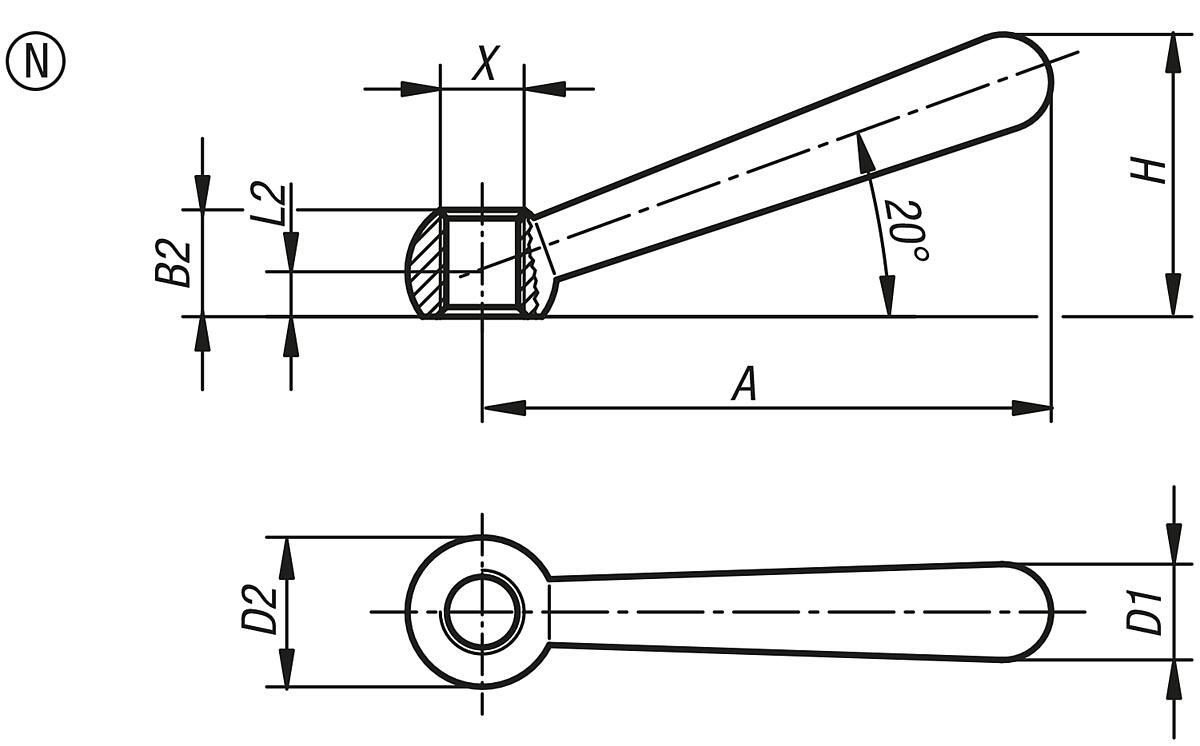

Eigenschaften
A: 10
B2: 24
D1: 20
D2 Kugel: 32
D5: M16
Form: N
Gewicht ca. kg: 0,285
H: 59,5
L2: 119
Dokumente
1
Variante A B2 D1 D2 Kugel D5 Form Gewicht ca. kg H L2 Preis
10087740
(K0174.206)
4 9,5 8 12 M6 N 0,018 24 48 ab 2,93 €
10087741
(K0174.208)
5 12 10 16 M8 N 0,035 30,5 60 ab 3,36 €
10087742
(K0174.210)
6 14,5 13 20 M10 N 0,076 38 76 ab 4,35 €
10087743
(K0174.212)
7,5 18,5 16 25 M12 N 0,142 47 95 ab 6,09 €
10087744
(K0174.216)
10 24 20 32 M16 N 0,285 59,5 119 ab 11,99 €
10087745
(K0174.220)
12,5 30 25 40 M20 N 0,577 75,5 152 ab 20,73 €
