Produktnummer:
10083640
Herstellernummer:
K0257.10801204
Hersteller:
Kipp

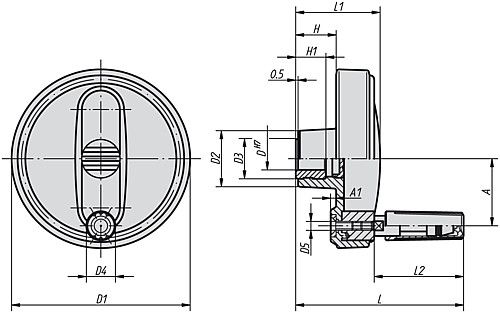

Kipp K0257.10801204 NOVO.GRIP HANDRAD M.ZYL.GRIFF DREHBAR, GR.1, D1=80, D=12H7,
A:
30
A1:
2,5
Ausführung:
Nabe mit Nut
B3:
4
D:
12
D1:
80
D2:
25
D3:
19
D4:
13
D5:
M4
Gewicht ca. kg:
0,101
H:
17,5
H1:
13
L:
75
L1:
37,5
L2:
40
Profil-Größe:
1
T:
13,8
| Anzahl | Preis* |
|---|---|
| Bis 49 |
13,60 €
|
| Bis 99 |
13,19 €
|
| Bis 249 |
12,92 €
|
| Bis 499 |
12,24 €
|
| Bis 999 |
11,56 €
|
| Ab 1000 |
10,88 €
|
Produktnummer:
10083640
K0257 Handräder mit Zylindergriff drehbar
Beschreibung
Werkstoff, Ausführung:
Thermoplast, schwarzgrau. Stahlteile brüniert.
Bestellbeispiel:
K0257.108008
Hinweis:
Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Anbaubeispiel siehe K0256.
Thermoplast, schwarzgrau. Stahlteile brüniert.
Bestellbeispiel:
K0257.108008
Hinweis:
Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Anbaubeispiel siehe K0256.
Eigenschaften
| A: | 30 |
|---|---|
| A1: | 2,5 |
| Ausführung: | Nabe mit Nut |
| B3: | 4 |
| D: | 12 |
| D1: | 80 |
| D2: | 25 |
| D3: | 19 |
| D4: | 13 |
| D5: | M4 |
| Gewicht ca. kg: | 0,101 |
| H: | 17,5 |
| H1: | 13 |
| L: | 75 |
| L1: | 37,5 |
| L2: | 40 |
| Profil-Größe: | 1 |
| T: | 13,8 |
Dokumente
1
| Variante | A | D | L | D3 | H | D2 | Gewicht ca. kg | D4 | L2 | T | H1 | Profil-Größe | D1 | D5 | Ausführung | A1 | L1 | B3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10083628 (K0257.108008) |
30 | 8 | 75 | 19 | 17,5 | 25 | 0,101 | 13 | 40 | - | 13 | 1 | 80 | M4 | Nabe ohne Nut | 2,5 | 37,5 | - | ab 10,95 € |
|
10083629 (K0257.108010) |
30 | 10 | 75 | 19 | 17,5 | 25 | 0,101 | 13 | 40 | - | 13 | 1 | 80 | M4 | Nabe ohne Nut | 2,5 | 37,5 | - | ab 10,95 € |
|
10083630 (K0257.108012) |
30 | 12 | 75 | 19 | 17,5 | 25 | 0,101 | 13 | 40 | - | 13 | 1 | 80 | M4 | Nabe ohne Nut | 2,5 | 37,5 | - | ab 10,95 € |
|
10083631 (K0257.210010) |
38 | 10 | 90 | 19 | 20 | 28 | 0,178 | 16 | 49,5 | - | 13 | 2 | 100 | M5 | Nabe ohne Nut | 3 | 44 | - | ab 13,21 € |
|
10083632 (K0257.210012) |
38 | 12 | 90 | 19 | 20 | 28 | 0,178 | 16 | 49,5 | - | 13 | 2 | 100 | M5 | Nabe ohne Nut | 3 | 44 | - | ab 13,21 € |
|
10083638 (K0257.10800802) |
30 | 8 | 75 | 19 | 17,5 | 25 | 0,101 | 13 | 40 | 9 | 13 | 1 | 80 | M4 | Nabe mit Nut | 2,5 | 37,5 | 2 | ab 13,60 € |
|
10083639 (K0257.10801003) |
30 | 10 | 75 | 19 | 17,5 | 25 | 0,101 | 13 | 40 | 11,4 | 13 | 1 | 80 | M4 | Nabe mit Nut | 2,5 | 37,5 | 3 | ab 13,60 € |
|
10083640 (K0257.10801204) |
30 | 12 | 75 | 19 | 17,5 | 25 | 0,101 | 13 | 40 | 13,8 | 13 | 1 | 80 | M4 | Nabe mit Nut | 2,5 | 37,5 | 4 | ab 13,60 € |
|

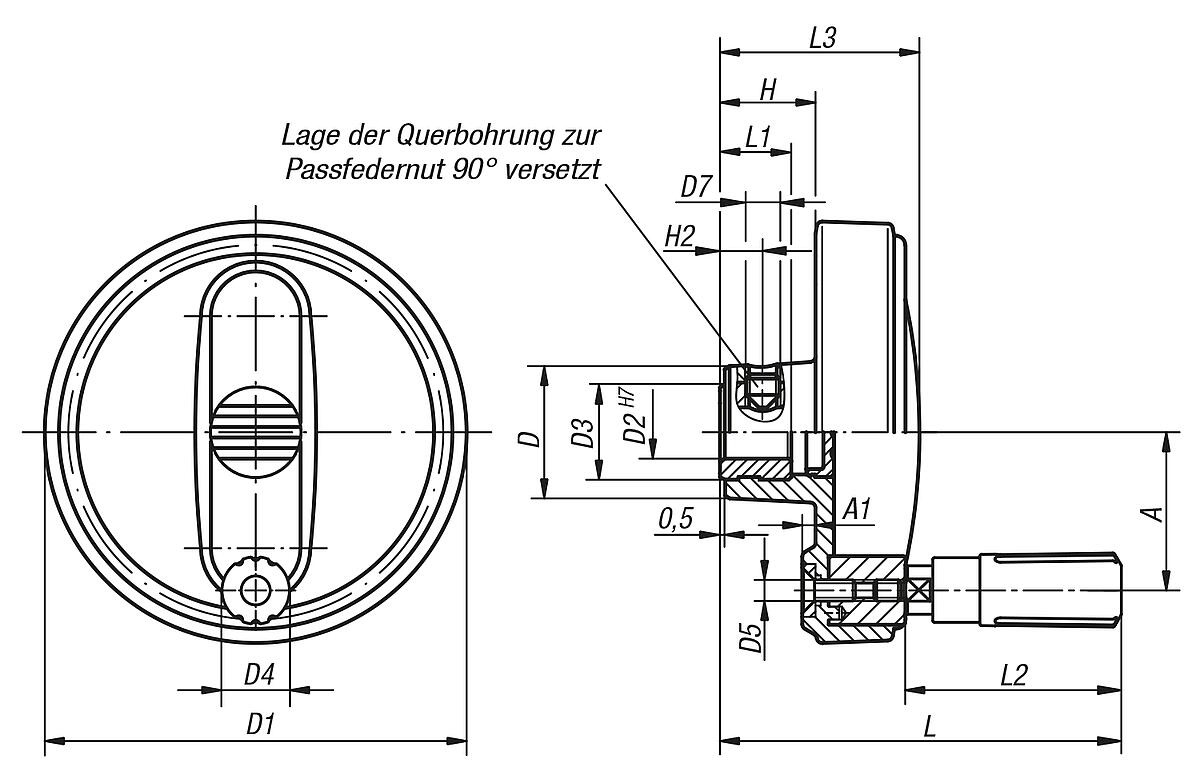

10258549 (K0257.1080126) |
30 | 25 | 74,6 | 19 | 17,5 | 25 | 0,107 | 14 | 40 | - | - | 1 | 80 | M4 | Nabe ohne Nut+mit Querbohrung | 2,5 | 13 | - | ab 14,30 € |
|
10083641 (K0257.21001003) |
38 | 10 | 90 | 19 | 20 | 28 | 0,178 | 16 | 49,5 | 11,4 | 13 | 2 | 100 | M5 | Nabe mit Nut | 3 | 44 | 3 | ab 15,87 € |
|
10083642 (K0257.21001204) |
38 | 12 | 90 | 19 | 20 | 28 | 0,178 | 16 | 49,5 | 13,8 | 13 | 2 | 100 | M5 | Nabe mit Nut | 3 | 44 | 4 | ab 15,87 € |
|
10083633 (K0257.312512) |
47,5 | 12 | 109 | 25 | 23,5 | 35 | 0,318 | 20 | 60 | - | 18,5 | 3 | 125 | M6 | Nabe ohne Nut | 4 | 53 | - | ab 17,90 € |
|
10083634 (K0257.312514) |
47,5 | 14 | 109 | 25 | 23,5 | 35 | 0,318 | 20 | 60 | - | 18,5 | 3 | 125 | M6 | Nabe ohne Nut | 4 | 53 | - | ab 17,90 € |
|
10083635 (K0257.312516) |
47,5 | 16 | 109 | 25 | 23,5 | 35 | 0,318 | 20 | 60 | - | 18,5 | 3 | 125 | M6 | Nabe ohne Nut | 4 | 53 | - | ab 17,90 € |
|
10083636 (K0257.416014) |
62 | 14 | 144 | 25 | 28 | 45 | 0,636 | 25 | 83,5 | - | 18,5 | 4 | 160 | M8 | Nabe ohne Nut | 5,6 | 64,5 | - | ab 20,43 € |
|
10083637 (K0257.416016) |
62 | 16 | 144 | 25 | 28 | 45 | 0,636 | 25 | 83,5 | - | 18,5 | 4 | 160 | M8 | Nabe ohne Nut | 5,6 | 64,5 | - | ab 20,43 € |
|
10083643 (K0257.31251204) |
47,5 | 12 | 109 | 25 | 23,5 | 35 | 0,318 | 20 | 60 | 13,8 | 18,5 | 3 | 125 | M6 | Nabe mit Nut | 4 | 53 | 4 | ab 20,58 € |
|
10083644 (K0257.31251405) |
47,5 | 14 | 109 | 25 | 23,5 | 35 | 0,318 | 20 | 60 | 16,3 | 18,5 | 3 | 125 | M6 | Nabe mit Nut | 4 | 53 | 5 | ab 20,58 € |
|
10083645 (K0257.31251605) |
47,5 | 16 | 109 | 25 | 23,5 | 35 | 0,318 | 20 | 60 | 18,3 | 18,5 | 3 | 125 | M6 | Nabe mit Nut | 4 | 53 | 5 | ab 20,58 € |
|
10083646 (K0257.41601405) |
62 | 14 | 144 | 25 | 28 | 45 | 0,636 | 25 | 83,5 | 16,3 | 18,5 | 4 | 160 | M8 | Nabe mit Nut | 5,6 | 64,5 | 5 | ab 23,08 € |
|
10083647 (K0257.41601605) |
62 | 16 | 144 | 25 | 28 | 45 | 0,636 | 25 | 83,5 | 18,3 | 18,5 | 4 | 160 | M8 | Nabe mit Nut | 5,6 | 64,5 | 5 | ab 23,08 € |
|
10258470 (K0257.4160146) |
62 | 14 | 144 | 25 | 28 | 45 | 0,6147 | 25 | 83,5 | 16,3 | 18,5 | 4 | 160 | M8 | Nabe ohne Nut + Querbohrung | 5,6 | 64,5 | - | ab 23,79 € |
