Produktnummer:
10084491
Herstellernummer:
K0264.104
Hersteller:
Kipp

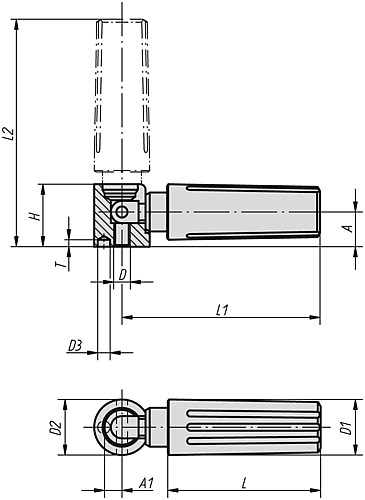

Kipp K0264.104 NOVO.GRIP ZYLINDERGRIFF UMLEGBAR, GR.1 M4
A:
8
A1:
4,3
D:
M4
D1:
13
D2:
13
D3:
2,5
Gewicht ca. kg:
0,028
H:
14,5
L:
35
L1:
47
L2:
54,5
Profil-Größe:
1
T:
4,5
Produktanfrage
K0264 Zylindergriffe umlegbar
Beschreibung
Das harmonische Zusammenspiel von Form und Funktion macht Novo·Grip Zylindergriffe zu einem universell einsetzbaren Produkt. Ihre Qualität zeichnet sich durch Ästhetik, Zuverlässigkeit und perfektes Handling aus.
Werkstoff, Ausführung:
Thermoplast, schwarzgrau. Stahlteile brüniert.
Bestellbeispiel:
K0264.104
Hinweis:
Zylindergriffe werden montiert geliefert und können z.B. an Handräder, Haspeln und Kurbeln angeschraubt werden.
Die Bohrung D3 wird als Positionierbohrung verwendet.
Werkstoff, Ausführung:
Thermoplast, schwarzgrau. Stahlteile brüniert.
Bestellbeispiel:
K0264.104
Hinweis:
Zylindergriffe werden montiert geliefert und können z.B. an Handräder, Haspeln und Kurbeln angeschraubt werden.
Die Bohrung D3 wird als Positionierbohrung verwendet.
Eigenschaften
| A: | 8 |
|---|---|
| A1: | 4,3 |
| D: | M4 |
| D1: | 13 |
| D2: | 13 |
| D3: | 2,5 |
| Gewicht ca. kg: | 0,028 |
| H: | 14,5 |
| L: | 35 |
| L1: | 47 |
| L2: | 54,5 |
| Profil-Größe: | 1 |
| T: | 4,5 |
Dokumente
1
| Variante | L | H | Gewicht ca. kg | D1 | D2 | D | A | Profil-Größe | T | D3 | A1 | L1 | L2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10084491 (K0264.104) |
35 | 14,5 | 0,028 | 13 | 13 | M4 | 8 | 1 | 4,5 | 2,5 | 4,3 | 47 | 54,5 | Auf Anfrage |
|
10084492 (K0264.205) |
44 | 18 | 0,051 | 16 | 16 | M5 | 10 | 2 | 4,5 | 3,5 | 5,3 | 58 | 67 | Auf Anfrage |
|
10084493 (K0264.306) |
55 | 22,5 | 0,101 | 20 | 20 | M6 | 12,5 | 3 | 6 | 4,5 | 6,5 | 71,5 | 82 | Auf Anfrage |
|
10084494 (K0264.408) |
70,5 | 29 | 0,225 | 25 | 26 | M8 | 16 | 4 | 6,5 | 5,5 | 9 | 98,5 | 112,5 | Auf Anfrage |
