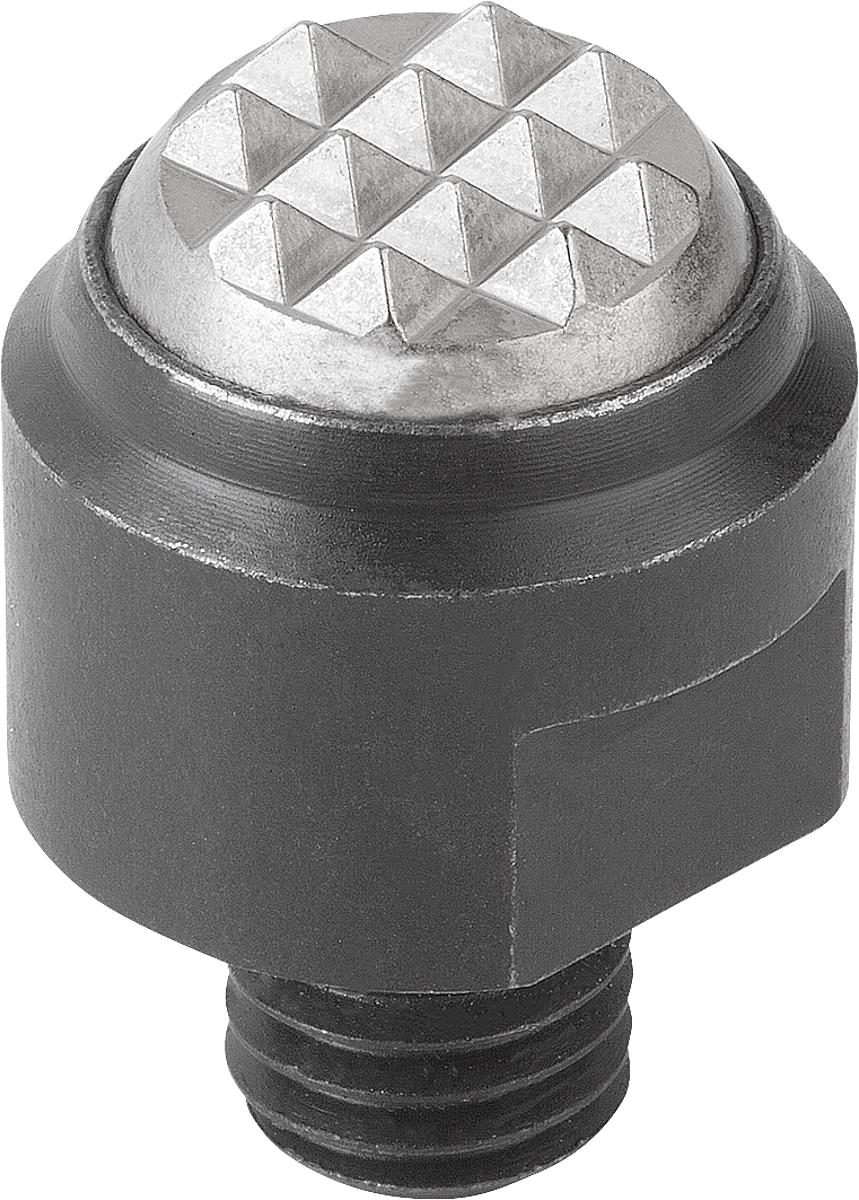

K0282_M Pendelauflagen, Form M

Beschreibung
Werkstoff:
Körper Vergütungsstahl, Kugel Vergütungsstahl, mit Hartmetalleinsatz.

Ausführung:
Körper vergütet und phosphatiert.
Kugel vergütet.

Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau.
Die Riffelspitzen aus Hartmetall sind eingelötet.

Kugel gegen Verdrehen gesichert.

* Gilt nur, wenn die Mindest-Bohrungstiefe eingehalten ist.

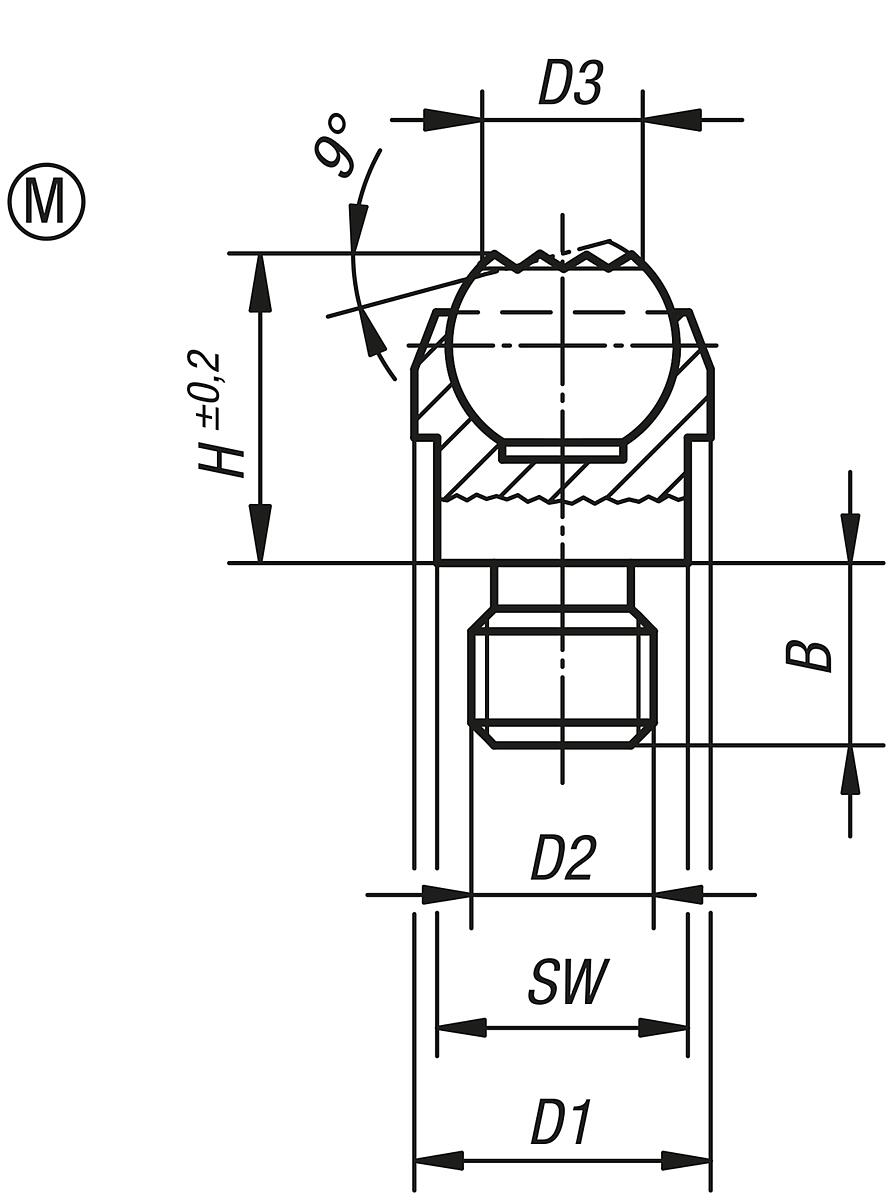

Eigenschaften
Belastbarkeit max. kN (nur bei statischer Belastung): 10
D1: 13
D2: M8
D4: 7,7
Form: M
Gewicht ca. kg: 0,013
Kugel Ø: 10
L1: 13,3
L2: 8
SW: 11
Dokumente
1
Variante Belastbarkeit max. kN (nur bei statischer Belastung) D1 D2 D4 Form Gewicht ca. kg Kugel Ø L1 L2 SW Preis
10069599
(K0282.908)
10 13 M8 7,7 M 0,013 10 13,3 8 11 ab 41,57 €
10069600
(K0282.910)
25 20 M10 12 M 0,040 16 18 10 17 ab 55,84 €
10069601
(K0282.912)
25 20 M12 12 M 0,040 16 18 12 17 ab 55,84 €
