Produktnummer: 10069630

Herstellernummer: K0283.906

Hersteller: Kipp

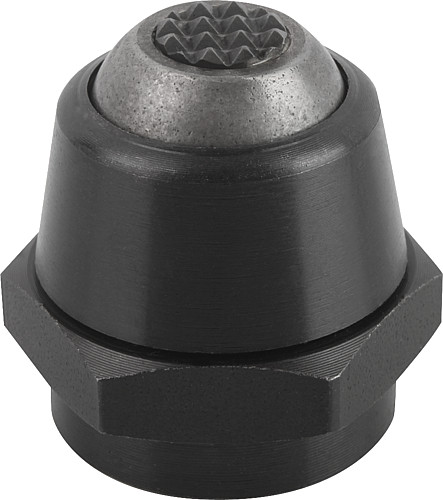

Kipp K0283.906 PENDELAUFLAGE FORM M M6, D1=16

Belastbarkeit max. kN (nur bei statischer Belastung): 14 D1: 16 D2: 7 D3: M6 D4: 5 E: 19,6 Form: M Gewicht ca. kg: 0,021 Kugel Ø: 10 L: 17,5 L1: 6 L2: 0,4 L3: - SW: 17

Anzahl	Stückpreis
Bis 99	69,64 €*
Bis 249	67,55 €*
Bis 499	66,16 €*
Bis 999	62,68 €*
Ab 1000	59,19 €*

*Preise exkl. MwSt. zzgl. Versandkosten

Belastbarkeit max. kN (nur bei statischer Belastung)

Form

Gewicht ca. kg

Kugel Ø

Stück

VPE: 1 Stück

Produktnummer: 10069630

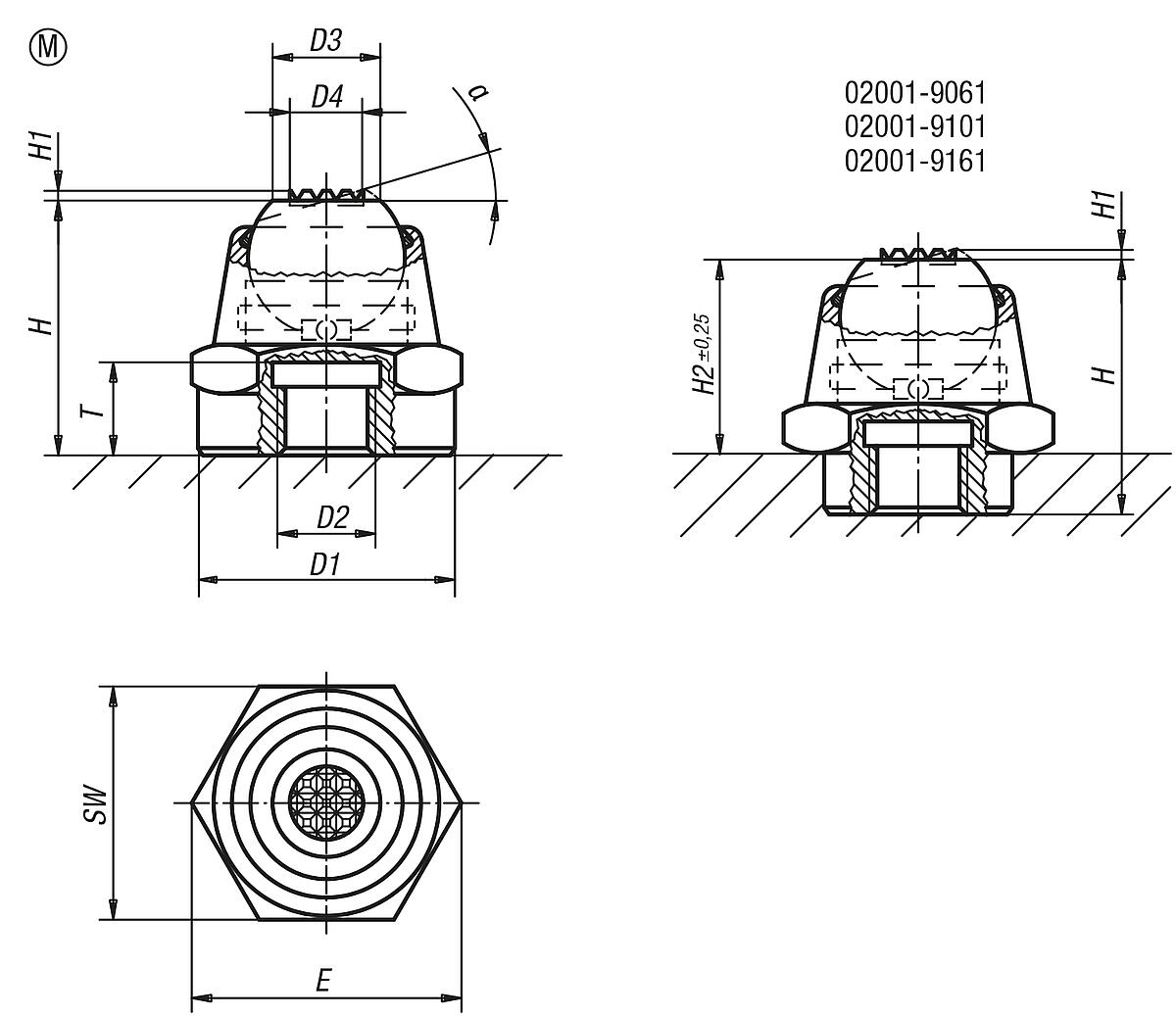

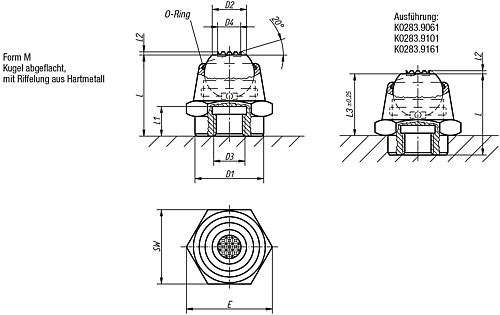

K0283_M Pendelauflagen, Neigungswinkel 20°, Form M

Belastbarkeit max. kN (nur bei statischer Belastung):	14
D1:	16
D2:	7
D3:	M6
D4:	5
E:	19,6
Form:	M
Gewicht ca. kg:	0,021
Kugel Ø:	10
L:	17,5
L1:	6
L2:	0,4
L3:	-
SW:	17

Datenblatt.pdf

Variante	SW	Gewicht ca. kg	L	Kugel Ø	Form	D1	D2	D3	L1	L3	E	Belastbarkeit max. kN (nur bei statischer Belastung)	D4	L2	Preis

10069630 (K0283.906)	17	0,021	17,5	10	M	16	7	M6	6	-	19,6	14	5	0,4	ab 69,64 €
10069631 (K0283.908)	24	0,066	26	16	M	22	11	M8	9	-	27,7	34	7,5	0,8	ab 69,64 €
10069629 (K0283.9061)	17	0,017	17,5	10	M	12	7	M6	6	12,5	19,6	14	5	0,4	ab 69,77 €
10069633 (K0283.910)	24	0,064	26	16	M	22	11	M10	9	-	27,7	34	7,5	0,8	ab 89,57 €
10069634 (K0283.912)	24	0,063	26	16	M	22	11	M12	9	-	27,7	34	7,5	0,8	ab 89,57 €
10069632 (K0283.9101)	24	0,060	26	16	M	18	11	M10	9	20	27,7	34	7,5	0,8	ab 89,98 €
10069636 (K0283.916)	36	0,227	40	25	M	34	18	M16	15	-	41,6	90	13	0,6	ab 116,12 €
10069637 (K0283.920)	36	0,218	40	25	M	34	18	M20	15	-	41,6	90	13	0,6	ab 116,12 €
10069635 (K0283.9161)	36	0,200	40	25	M	26	18	M16	15	30	41,6	90	13	0,6	ab 116,15 €
