Produktnummer:
10069661
Herstellernummer:
K0284.606X023
Hersteller:
Kipp

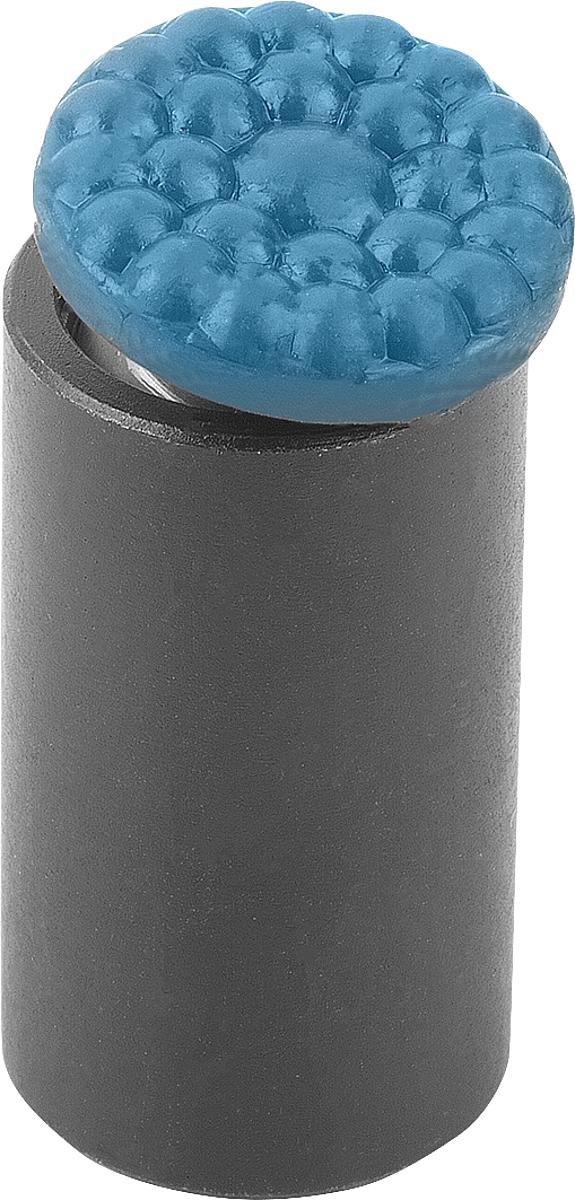

Kipp K0284.606X023 PENDELAUFLAGE FORM P MIT O RING D3=M6, L=23
D1:
17
D2:
16
D3:
M6
Form:
P
Gewicht ca. kg:
0,032
Kugel Ø:
13
L:
23
L1:
7,5
L3:
5
W:
28
| Anzahl | Preis* |
|---|---|
| Bis 99 |
42,50 €
|
| Bis 249 |
41,23 €
|
| Bis 499 |
40,38 €
|
| Bis 999 |
39,10 €
|
| Ab 1000 |
38,25 €
|
Produktnummer:
10069661

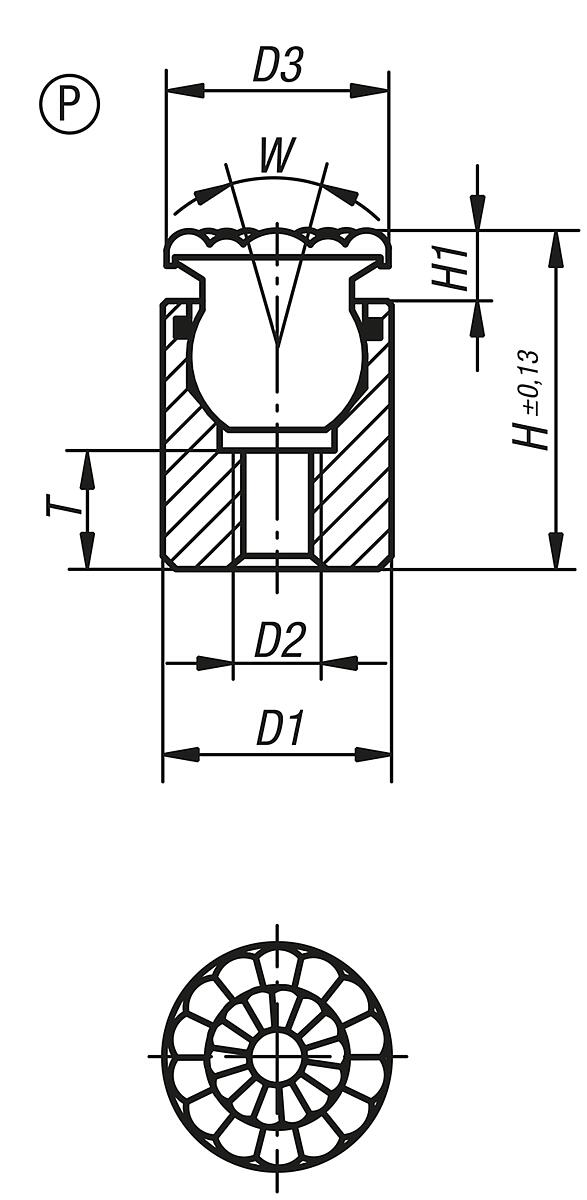

K0284_P Pendelauflagen mit O Ring, Form P
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Edelstahl mit Polyurethan-Oberfläche.
Ausführung:
Körper vergütet und brüniert.
Kugel: Polyurethan Härte 60° Shore.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form P: Die Polyurethan-Oberfläche ist fest auf die Kugel aufvulkanisiert. Sie ist abriebfest und nicht abfärbend. Bietet optimalen Schutz gegen die Beschädigung von empfindlichen Oberflächen. Die perlenartige Oberfläche erlaubt hohe Haltekräfte und lässt Luft
entweichen, so dass keine Saugwirkung zwischen der Kontaktfläche und der Pendelauflage entsteht.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl.
Kugel Edelstahl mit Polyurethan-Oberfläche.
Ausführung:
Körper vergütet und brüniert.
Kugel: Polyurethan Härte 60° Shore.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form P: Die Polyurethan-Oberfläche ist fest auf die Kugel aufvulkanisiert. Sie ist abriebfest und nicht abfärbend. Bietet optimalen Schutz gegen die Beschädigung von empfindlichen Oberflächen. Die perlenartige Oberfläche erlaubt hohe Haltekräfte und lässt Luft
entweichen, so dass keine Saugwirkung zwischen der Kontaktfläche und der Pendelauflage entsteht.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| D1: | 17 |
|---|---|
| D2: | 16 |
| D3: | M6 |
| Form: | P |
| Gewicht ca. kg: | 0,032 |
| Kugel Ø: | 13 |
| L: | 23 |
| L1: | 7,5 |
| L3: | 5 |
| W: | 28 |
Dokumente
1
| Variante | Gewicht ca. kg | D2 | L1 | D1 | D3 | Kugel Ø | W | L3 | Form | L | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069657 (K0284.604X014) |
0,006 | 10 | 3,5 | 10 | M4 | 7 | 28 | 4 | P | 14,5 | ab 37,30 € |
|
10069659 (K0284.605X019) |
0,015 | 13 | 6,5 | 13 | M5 | 10 | 28 | 5 | P | 19,5 | ab 39,29 € |
|
10069658 (K0284.604X027) |
0,013 | 10 | 9 | 10 | M4 | 7 | 28 | 4 | P | 27,5 | ab 39,39 € |
|
10069660 (K0284.605X028) |
0,023 | 13 | 9 | 13 | M5 | 10 | 28 | 5 | P | 28,5 | ab 40,38 € |
|
10069661 (K0284.606X023) |
0,032 | 16 | 7,5 | 17 | M6 | 13 | 28 | 5 | P | 23 | ab 42,50 € |
|
10069662 (K0284.608X026) |
0,046 | 21 | 8,5 | 19 | M8 | 15 | 24 | 6 | P | 26 | ab 48,49 € |
|
10069663 (K0284.610X030) |
0,085 | 23 | 9 | 24 | M10 | 20 | 24 | 6 | P | 30 | ab 56,34 € |
