K0284_K Pendelauflagen mit O Ring, Form K

Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel POM.

Ausführung:
Körper vergütet.
POM-Kugel weiß.

Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.

Kugel gegen Verdrehen gesichert.

Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.


Eigenschaften
Belastbarkeit max. kN (nur bei statischer Belastung): 4

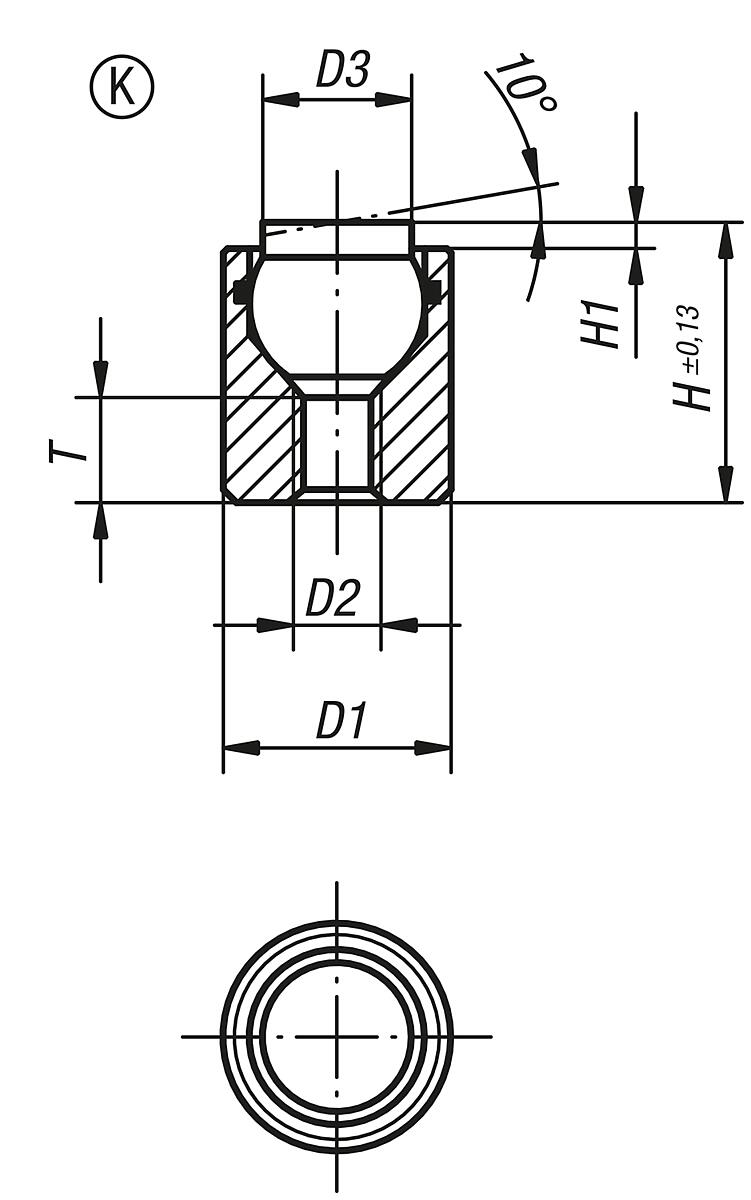

D1: 13
D2: 8,5
D3: M5
Form: K
Gewicht ca. kg: 0,019
Kugel Ø: 10
L: 25
L1: 12
Dokumente
1
Variante Belastbarkeit max. kN (nur bei statischer Belastung) D1 D2 D3 Form Gewicht ca. kg Kugel Ø L L1 Preis
10069646
(K0284.704X012)
2 10 6 M4 K 0,005 7 12 4,5 ab 33,09 €
10069647
(K0284.704X025)
2 10 6 M4 K 0,012 7 25 12 ab 34,05 €
10069648
(K0284.705X016)
4 13 8,5 M5 K 0,011 10 16 5 ab 36,88 €
10069649
(K0284.705X025)
4 13 8,5 M5 K 0,019 10 25 12 ab 37,95 €
