Produktnummer:
10069668
Herstellernummer:
K0285.136X036
Hersteller:
Kipp

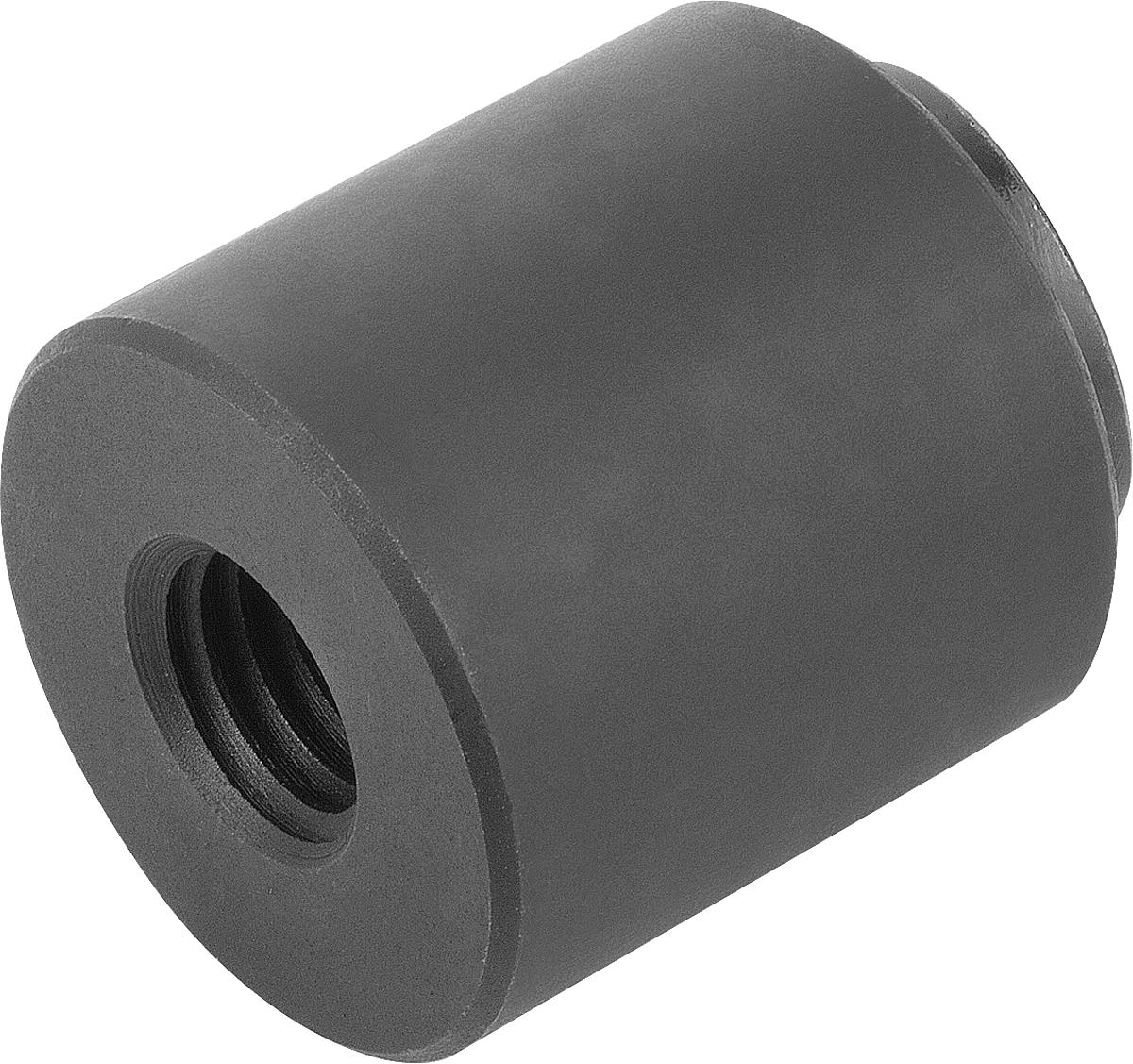

Kipp K0285.136X036 PENDELAUFLAGE FORM C MIT O RING, D1=36, L1=36
Belastbarkeit max. kN (nur bei statischer Belastung):
136

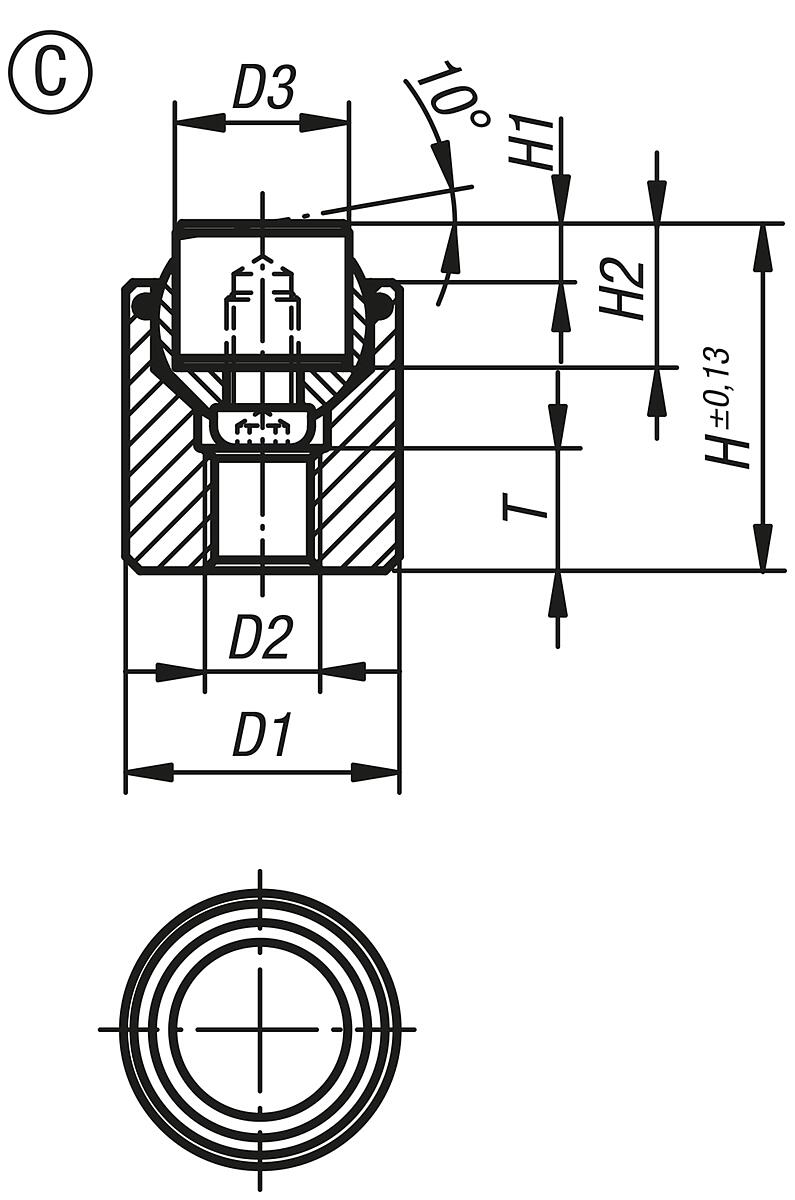

D1:
36
D2:
25
D4:
M12
Form:
C
Gewicht ca. kg:
0,251
Kugel Ø:
28
L1:
36
L2:
11
L3:
10
| Anzahl | Preis* |
|---|---|
| Bis 99 |
94,85 €
|
| Bis 249 |
92,00 €
|
| Bis 499 |
90,11 €
|
| Bis 999 |
87,26 €
|
| Ab 1000 |
85,37 €
|
Produktnummer:
10069668
K0285_C Pendelauflagen mit O Ring und auswechselbaren Einsätzen, Form C
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form C Werkzeugstahl, gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form C Werkzeugstahl, gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 136 |
|---|---|
| D1: | 36 |
| D2: | 25 |
| D4: | M12 |
| Form: | C |
| Gewicht ca. kg: | 0,251 |
| Kugel Ø: | 28 |
| L1: | 36 |
| L2: | 11 |
| L3: | 10 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D2 | D4 | Form | Gewicht ca. kg | Kugel Ø | L1 | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069664 (K0285.117X022) |
28 | 17 | 10 | M6 | C | 0,031 | 13 | 22 | 7 | 10 | ab 61,75 € |
|
10069665 (K0285.119X024) |
39 | 19 | 12 | M8 | C | 0,043 | 15 | 24 | 8 | 10 | ab 67,74 € |
|
10069666 (K0285.124X028) |
58 | 24 | 16 | M10 | C | 0,081 | 20 | 28 | 8 | 10 | ab 71,82 € |
|
10069667 (K0285.130X030) |
95 | 30 | 20 | M12 | C | 0,139 | 23 | 30 | 9 | 10 | ab 79,53 € |
|
10069668 (K0285.136X036) |
136 | 36 | 25 | M12 | C | 0,251 | 28 | 36 | 11 | 10 | ab 94,85 € |
