Produktnummer:
10069675
Herstellernummer:
K0285.319X024
Hersteller:
Kipp

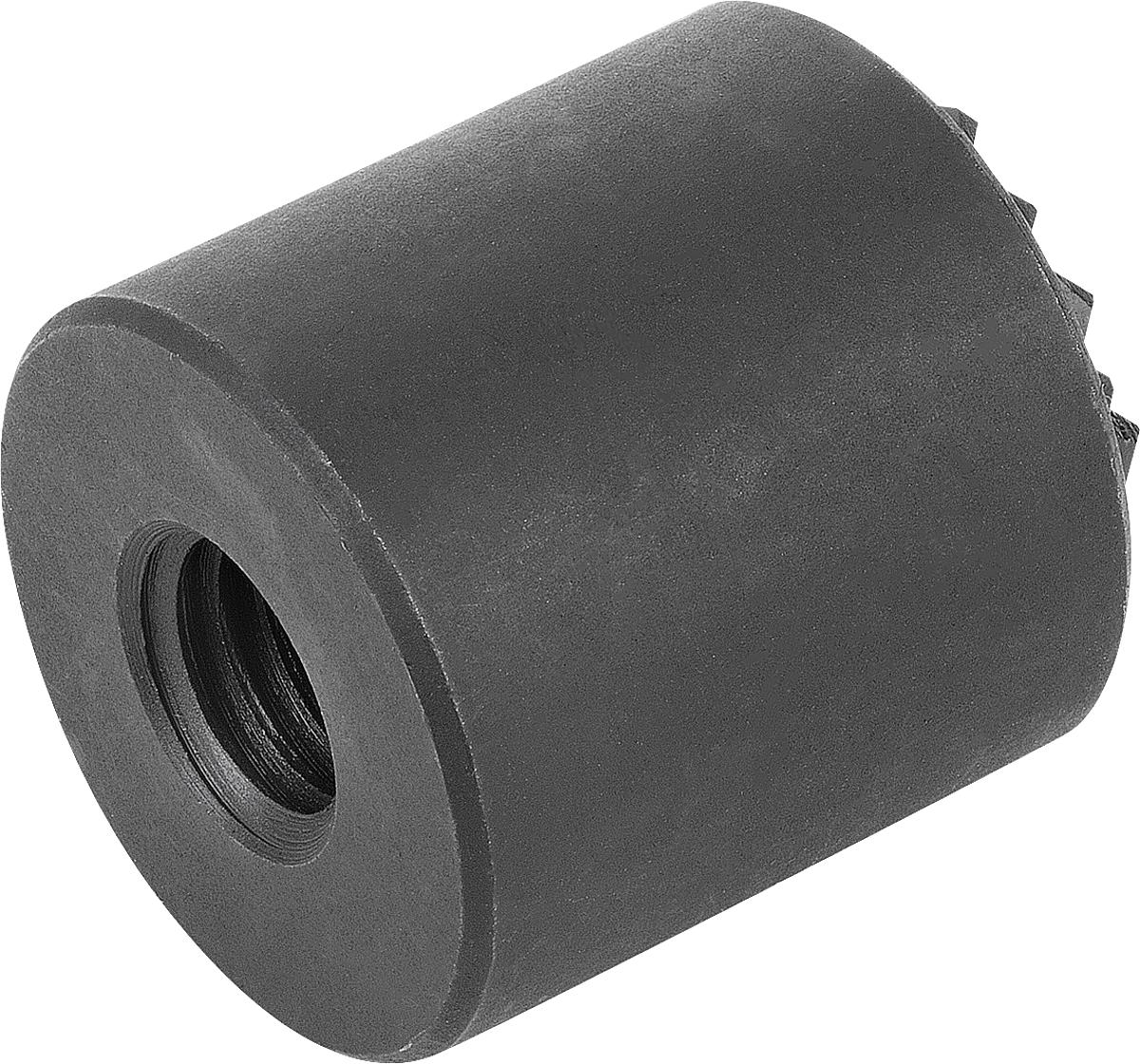

Kipp K0285.319X024 PENDELAUFLAGE FORM F MIT O RING, D1=19, L1=24
Belastbarkeit max. kN (nur bei statischer Belastung):
39
D1:
19
D2:
12
D4:
M8
Form:
F
Gewicht ca. kg:
0,045
Kugel Ø:
15
L1:
24
L2:
8
L3:
10
K0285.319X024 PENDELAUFLAGE FORM F MIT O RING, D1=19, L1=24 bestellen
| Anzahl | Preis* |
|---|---|
| Bis 99 |
76,64 €
|
| Bis 249 |
74,34 €
|
| Bis 499 |
72,81 €
|
| Bis 999 |
70,51 €
|
| Ab 1000 |
68,98 €
|
Produktnummer:
10069675

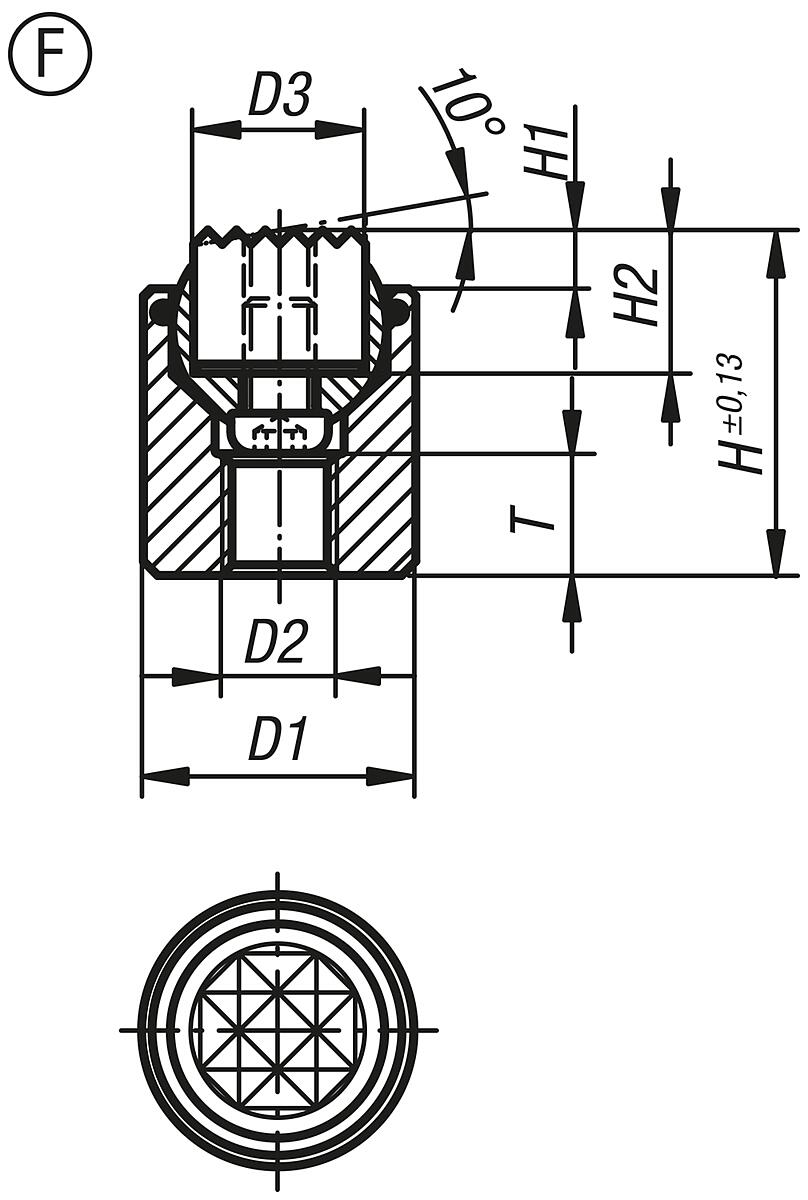

K0285_F Pendelauflagen mit O Ring und auswechselbaren Einsätzen, Form F
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form F Werkzeugstahl, gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form F Werkzeugstahl, gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 39 |
|---|---|
| D1: | 19 |
| D2: | 12 |
| D4: | M8 |
| Form: | F |
| Gewicht ca. kg: | 0,045 |
| Kugel Ø: | 15 |
| L1: | 24 |
| L2: | 8 |
| L3: | 10 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D2 | D4 | Form | Gewicht ca. kg | Kugel Ø | L1 | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069674 (K0285.317X022) |
28 | 17 | 10 | M6 | F | 0,031 | 13 | 22 | 7 | 10 | ab 70,80 € |
|
10069675 (K0285.319X024) |
39 | 19 | 12 | M8 | F | 0,045 | 15 | 24 | 8 | 10 | ab 76,64 € |
|
10069676 (K0285.324X028) |
58 | 24 | 16 | M10 | F | 0,082 | 20 | 28 | 8 | 10 | ab 85,04 € |
|
10069677 (K0285.330X030) |
95 | 30 | 20 | M12 | F | 0,141 | 23 | 30 | 9 | 10 | ab 94,42 € |
|
10069678 (K0285.336X036) |
136 | 36 | 25 | M12 | F | 0,249 | 28 | 36 | 11 | 10 | ab 114,09 € |
