Produktnummer:
10069691
Herstellernummer:
K0285.524X028
Hersteller:
Kipp

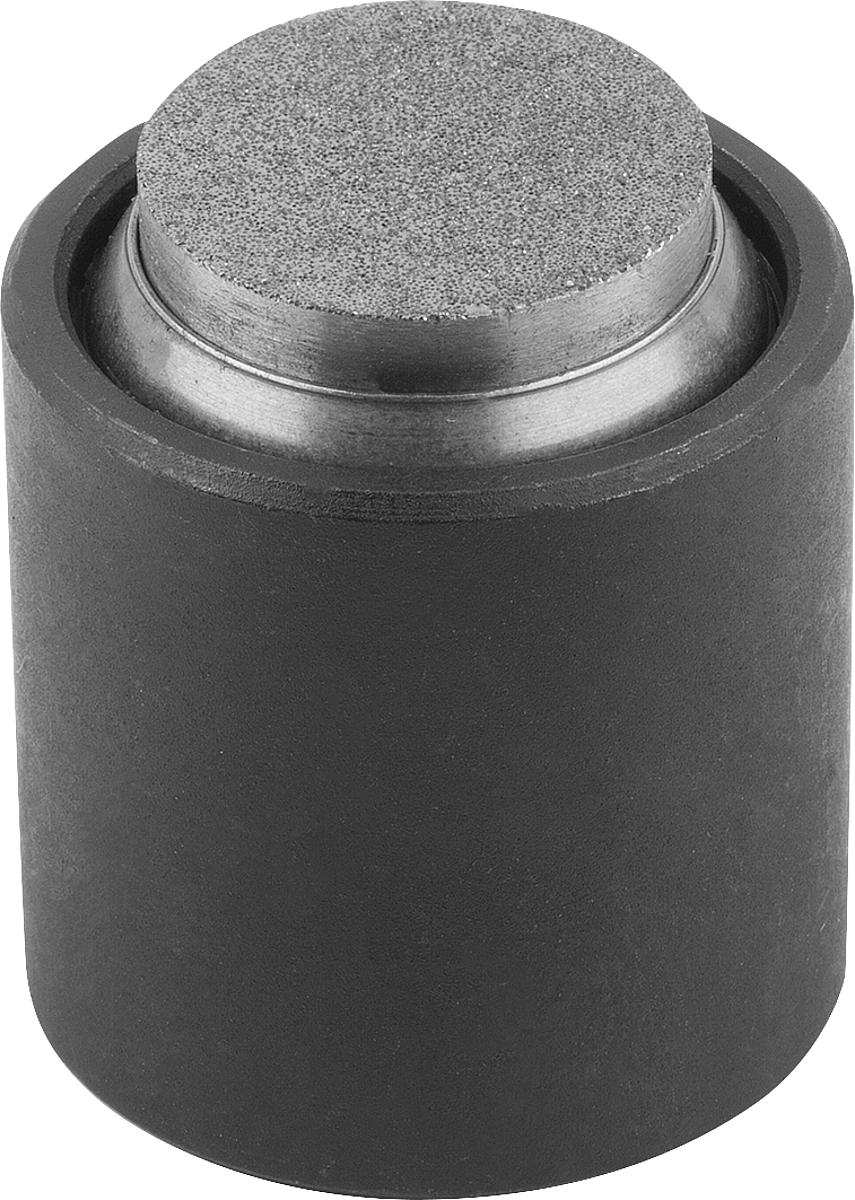

Kipp K0285.524X028 PENDELAUFLAGE FORM O MIT O RING D1=24, L1=28
Belastbarkeit max. kN (nur bei statischer Belastung):
58
D1:
24
D2:
16
D4:
M10
Form:
O
Gewicht ca. kg:
0,081
Kugel Ø:
20
L1:
28
L2:
8
L3:
10
| Anzahl | Preis* |
|---|---|
| Bis 99 |
78,84 €
|
| Bis 249 |
76,47 €
|
| Bis 499 |
74,90 €
|
| Bis 999 |
72,53 €
|
| Ab 1000 |
70,96 €
|
Produktnummer:
10069691

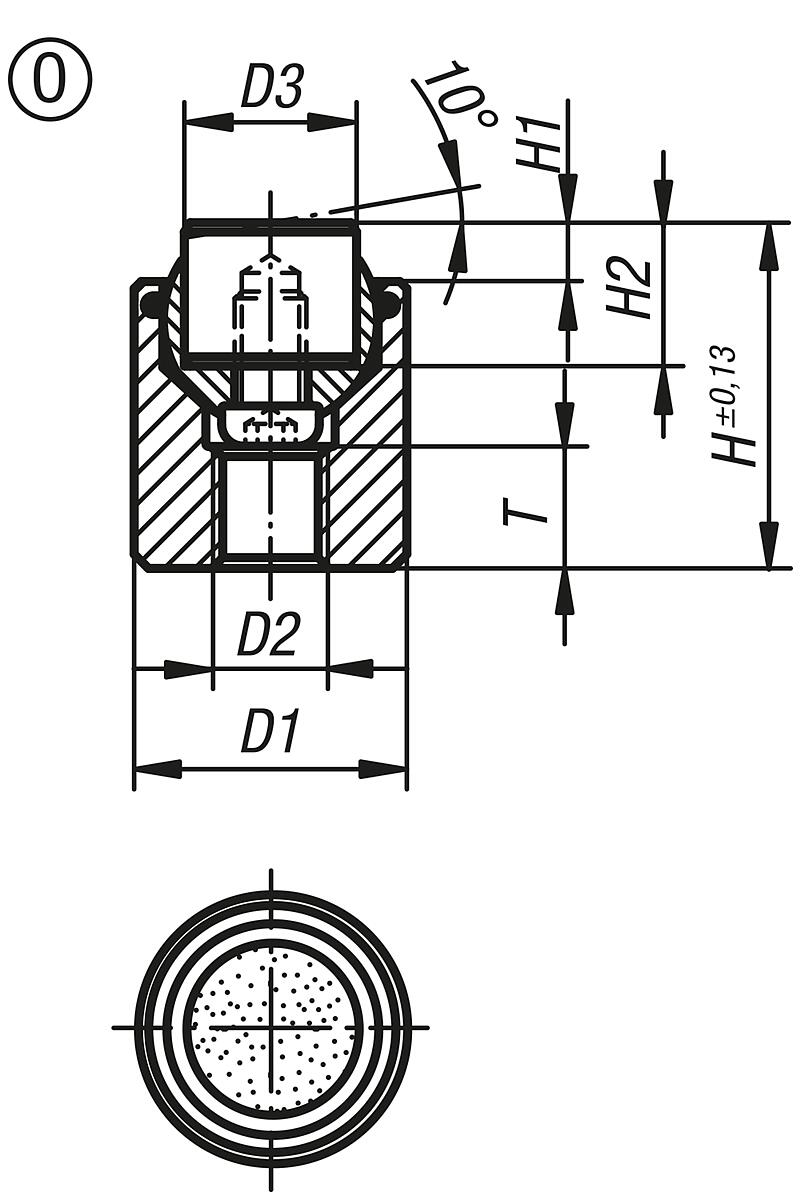

K0285_O Pendelauflagen mit O Ring und auswechselbaren Einsätzen, Form O
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz Edelstahl mit Diamant-Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz Edelstahl mit Diamant-Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 58 |
|---|---|
| D1: | 24 |
| D2: | 16 |
| D4: | M10 |
| Form: | O |
| Gewicht ca. kg: | 0,081 |
| Kugel Ø: | 20 |
| L1: | 28 |
| L2: | 8 |
| L3: | 10 |
Dokumente
1
| Variante | Gewicht ca. kg | L1 | L2 | D2 | Form | D1 | Kugel Ø | D4 | L3 | Belastbarkeit max. kN (nur bei statischer Belastung) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069689 (K0285.517X022) |
0,031 | 22 | 7 | 10 | O | 17 | 13 | M6 | 10 | 28 | ab 64,97 € |
|
10069690 (K0285.519X024) |
0,043 | 24 | 8 | 12 | O | 19 | 15 | M8 | 10 | 39 | ab 71,94 € |
|
10069691 (K0285.524X028) |
0,081 | 28 | 8 | 16 | O | 24 | 20 | M10 | 10 | 58 | ab 78,84 € |
|
10069692 (K0285.530X030) |
0,139 | 30 | 9 | 20 | O | 30 | 23 | M12 | 10 | 95 | ab 89,54 € |
|
10069693 (K0285.536X036) |
0,251 | 36 | 11 | 25 | O | 36 | 28 | M12 | 10 | 136 | ab 107,32 € |
