Produktnummer:
10069702
Herstellernummer:
K0286.110
Hersteller:
Kipp

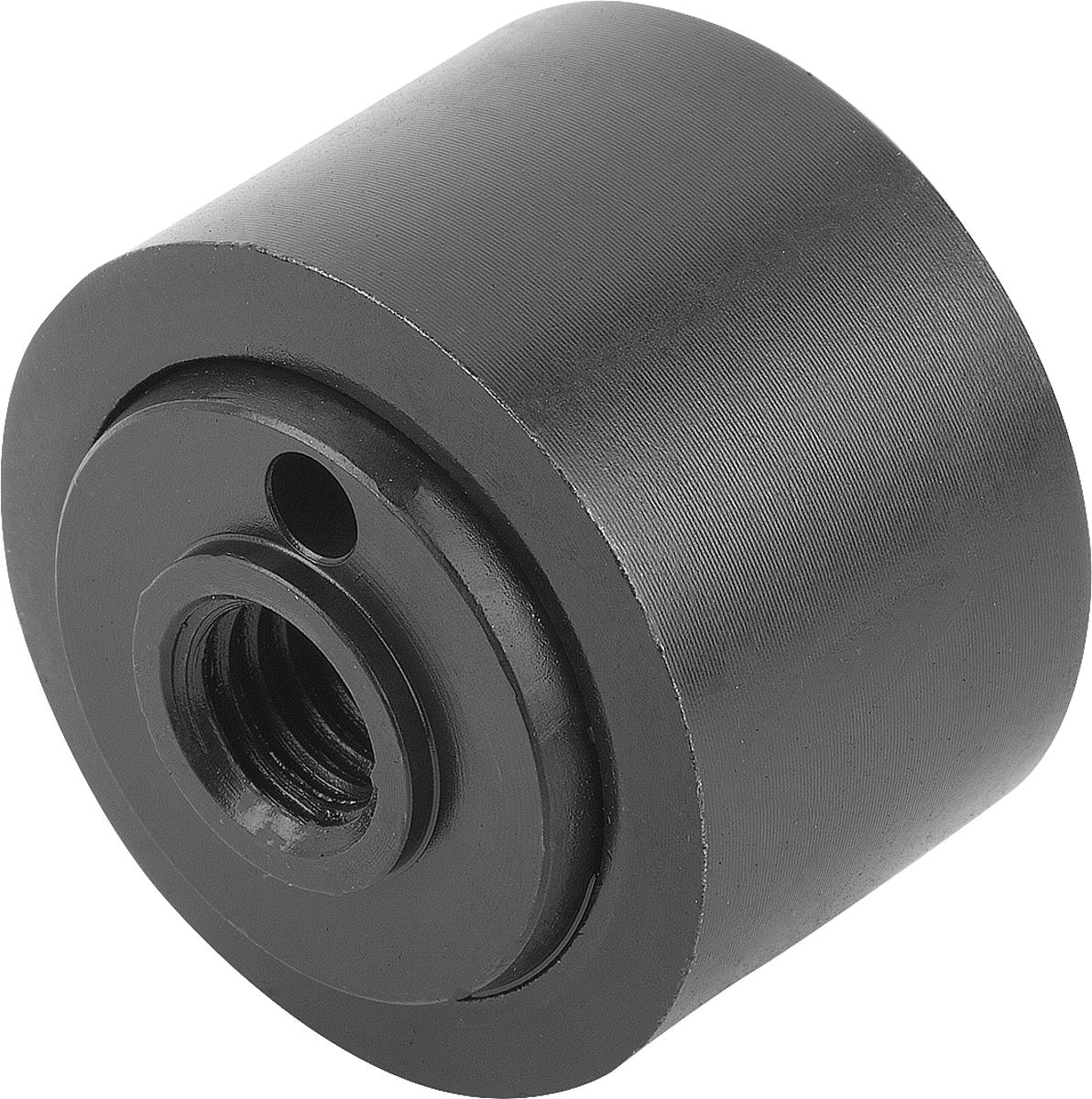

Kipp K0286.110 PENDELAUFLAGE FORM C M10, SELBSTTÄTIG RÜCKSCHWENKEND
D3:
M10
Form:
C
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
53,17 €*
|
| Bis 249 |
51,57 €*
|
| Bis 499 |
50,51 €*
|
| Bis 999 |
47,85 €*
|
| Ab 1000 |
45,19 €*
|
Produktnummer:
10069702

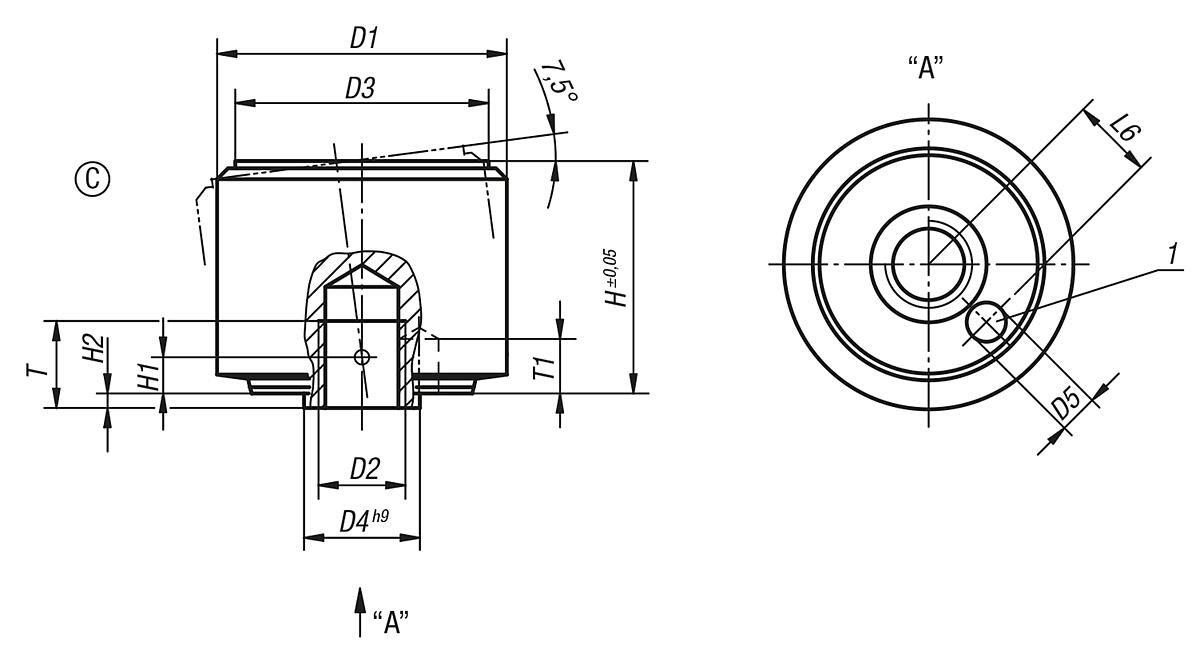

K0286_C Pendelauflagen selbsttätig rückschwenkend Form C Anlage plan
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Verwendung:
- Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen.
- Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück.
- Hohe Belastbarkeit bei geringer Baugröße.
Vergütungsstahl.
Ausführung:
gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Verwendung:
- Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen.
- Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück.
- Hohe Belastbarkeit bei geringer Baugröße.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 140 |
|---|---|
| D1: | 34 |
| D2: | 29 |
| D3: | M10 |
| D4: | 13 |
| D5: | 4,4 |
| Form: | C |
| Gewicht ca. kg: | 0,153 |
| L1: | 27 |
| L2: | 4,2 |
| L3: | 1,6 |
| L4: | 10 |
| L5: | 6 |
| L6: | 9,2 |
Dokumente
1
| Variante | Form | D3 | Preis |
|---|---|---|---|
|
10069699 (K0286.105) |
C | M5 | ab 40,09 € |
|
10069700 (K0286.106) |
C | M6 | ab 44,16 € |
|
10069701 (K0286.108) |
C | M8 | ab 44,16 € |
|
10069702 (K0286.110) |
C | M10 | ab 53,17 € |
|
10069703 (K0286.112) |
C | M12 | ab 62,97 € |
