Produktnummer:
10069707
Herstellernummer:
K0286.310
Hersteller:
Kipp

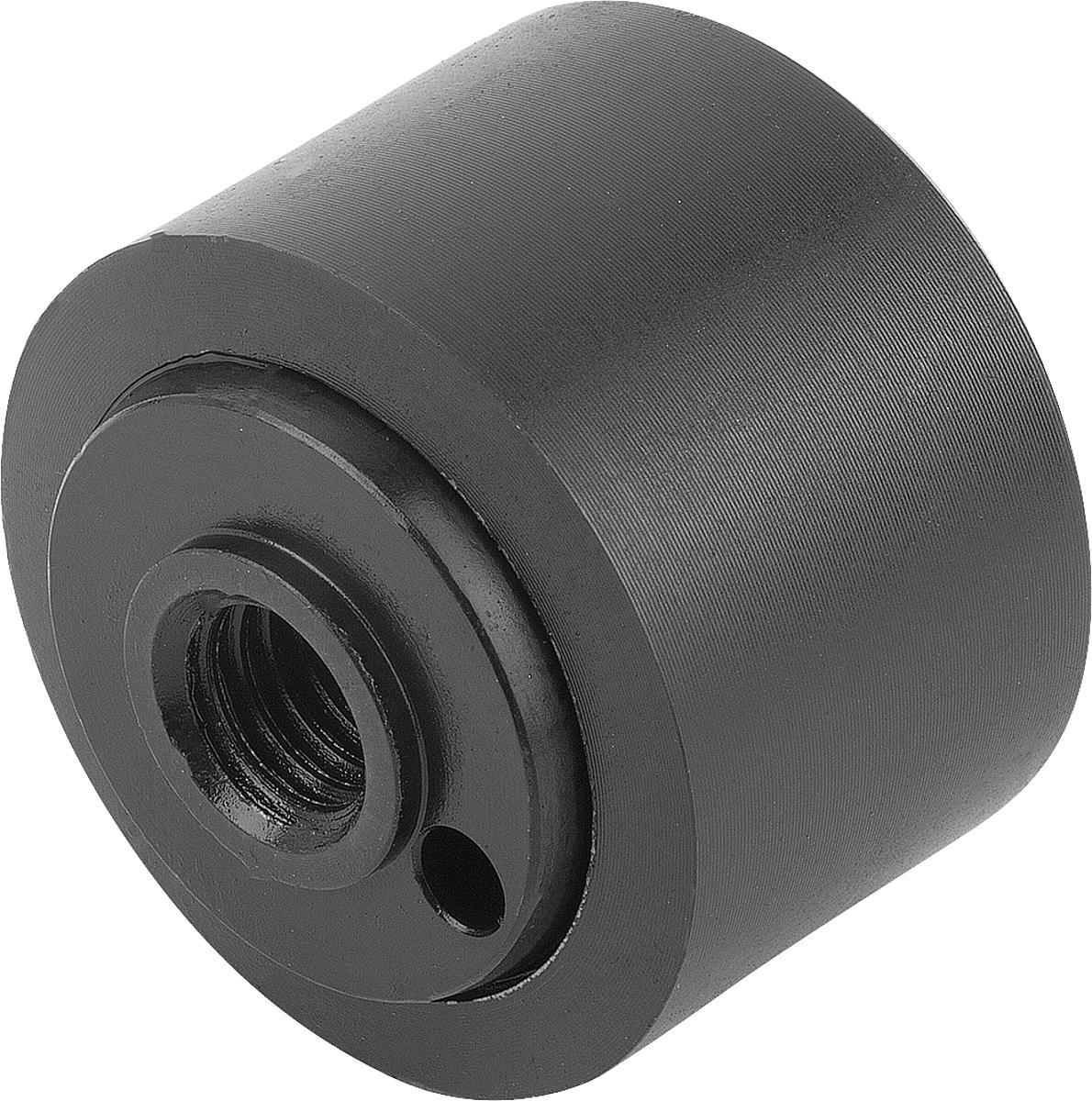

Kipp K0286.310 PENDELAUFLAGE FORM F M10, SELBSTTÄTIG RÜCKSCHWENKEND

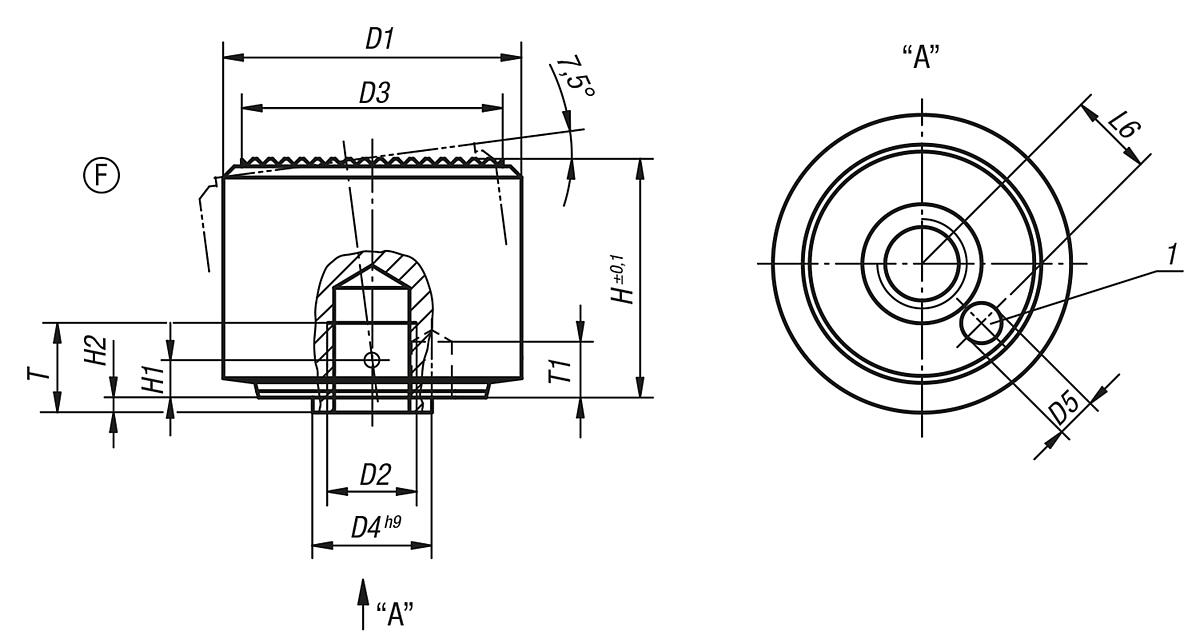

Belastbarkeit max. kN (nur bei statischer Belastung):
140
D1:
34
D2:
29
D3:
M10
D4:
13
D5:
4,4
Form:
F
Gewicht ca. kg:
0,153
L1:
27
L2:
4,2
L3:
1,6
L4:
10
L5:
6
L6:
9,2
| Anzahl | Preis* |
|---|---|
| Bis 99 |
73,61 €
|
| Bis 249 |
71,40 €
|
| Bis 499 |
69,93 €
|
| Bis 999 |
66,25 €
|
| Ab 1000 |
62,57 €
|
Produktnummer:
10069707
K0286_F Pendelauflagen selbsttätig rückschwenkend Form F
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Verwendung:
- Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen.
- Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück.
- Hohe Belastbarkeit bei geringer Baugröße.
Vergütungsstahl.
Ausführung:
gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Verwendung:
- Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen.
- Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück.
- Hohe Belastbarkeit bei geringer Baugröße.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 140 |
|---|---|
| D1: | 34 |
| D2: | 29 |
| D3: | M10 |
| D4: | 13 |
| D5: | 4,4 |
| Form: | F |
| Gewicht ca. kg: | 0,153 |
| L1: | 27 |
| L2: | 4,2 |
| L3: | 1,6 |
| L4: | 10 |
| L5: | 6 |
| L6: | 9,2 |
Dokumente
1
| Variante | Form | Gewicht ca. kg | D1 | D2 | L1 | D3 | D4 | D5 | L2 | L3 | L4 | L5 | L6 | Belastbarkeit max. kN (nur bei statischer Belastung) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069704 (K0286.305) |
F | 0,022 | 18 | 15 | 14 | M5 | 7 | 1,8 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 | ab 53,97 € |
|
10069705 (K0286.306) |
F | 0,040 | 22 | 18 | 16,5 | M6 | 8 | 2,8 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | ab 60,53 € |
|
10069706 (K0286.308) |
F | 0,082 | 28 | 23 | 21,5 | M8 | 11 | 3,3 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | ab 60,53 € |
|
10069707 (K0286.310) |
F | 0,153 | 34 | 29 | 27 | M10 | 13 | 4,4 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | ab 73,61 € |
|
10069708 (K0286.312) |
F | 0,253 | 40 | 35 | 32 | M12 | 16 | 5,4 | 5 | 2 | 12 | 8 | 11,3 | 220 | ab 84,22 € |
