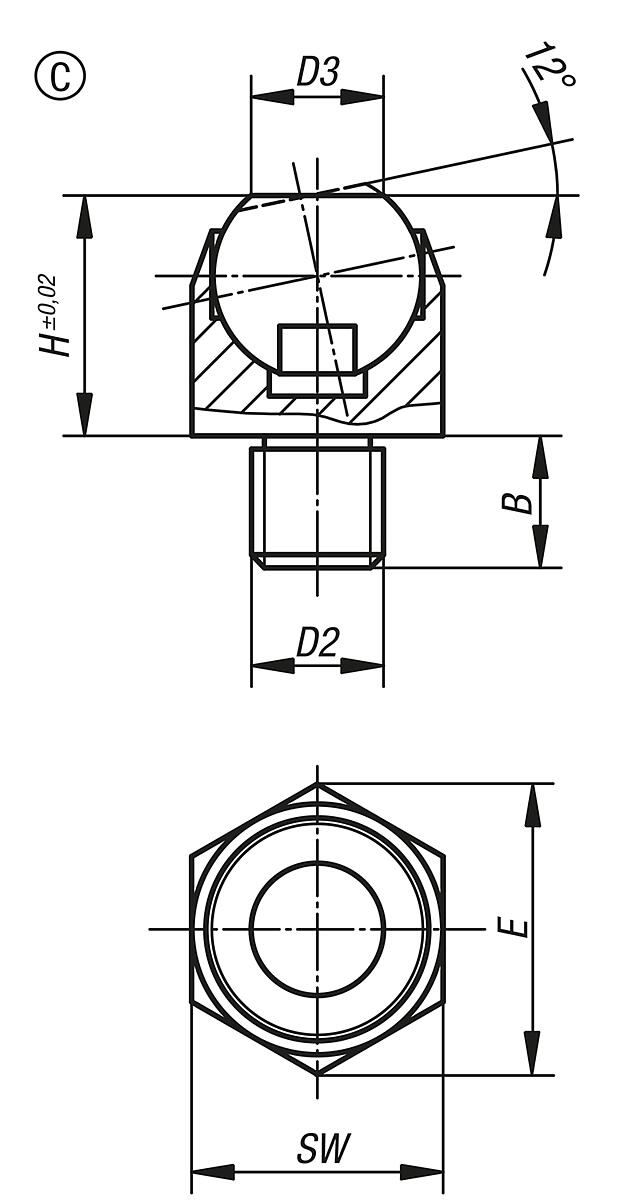

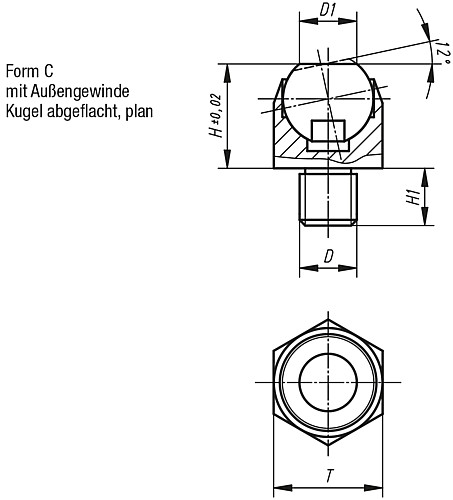

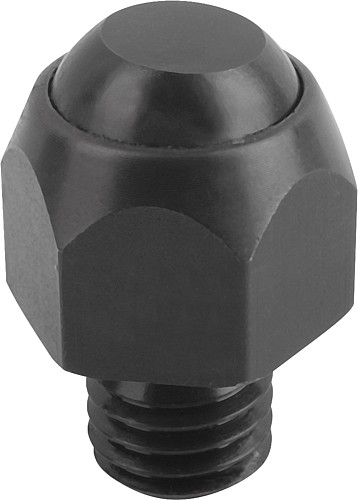

K0302_C Pendelauflagen, Neigungswinkel 12° Form C

Beschreibung
Werkstoff:
Körper Vergütungsstahl, Kugel Kugellagerstahl 1.3505.

Ausführung:
Körper vergütet, Kugel gehärtet (50 - 55 HRC).

Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau. Sie können auch in vorhandene Spannelemente eingebaut werden, siehe z.B. Spannelement "arness".

Kugel gegen Verdrehen gesichert.


Eigenschaften
Belastbarkeit max. kN (nur bei statischer Belastung): 10
D: M6
D1: 6,7
Form: C
Gewicht ca. kg: 0,015
H: 13
H1: 7
Kugel Ø: 10
T: 13
Dokumente
1
Variante Belastbarkeit max. kN (nur bei statischer Belastung) D D1 Form Gewicht ca. kg H H1 Kugel Ø T Preis
10069608
(K0302.106)
10 M6 6,7 C 0,015 13 7 10 13 ab 21,31 €
10069609
(K0302.108)
10 M8 6,7 C 0,020 13 8 10 13 ab 26,33 €
10069610
(K0302.110)
25 M10 10 C 0,035 18 10 16 19 ab 29,75 €
10069611
(K0302.112)
25 M12 10 C 0,045 18 12 16 19 ab 29,75 €
10069612
(K0302.116)
90 M16 20 C 0,160 27 16 24 30 ab 40,74 €
10069613
(K0302.120)
90 M20 20 C 0,180 27 20 24 30 ab 53,08 €
