Produktnummer:
10076820
Herstellernummer:
K0348.041016
Hersteller:
Kipp

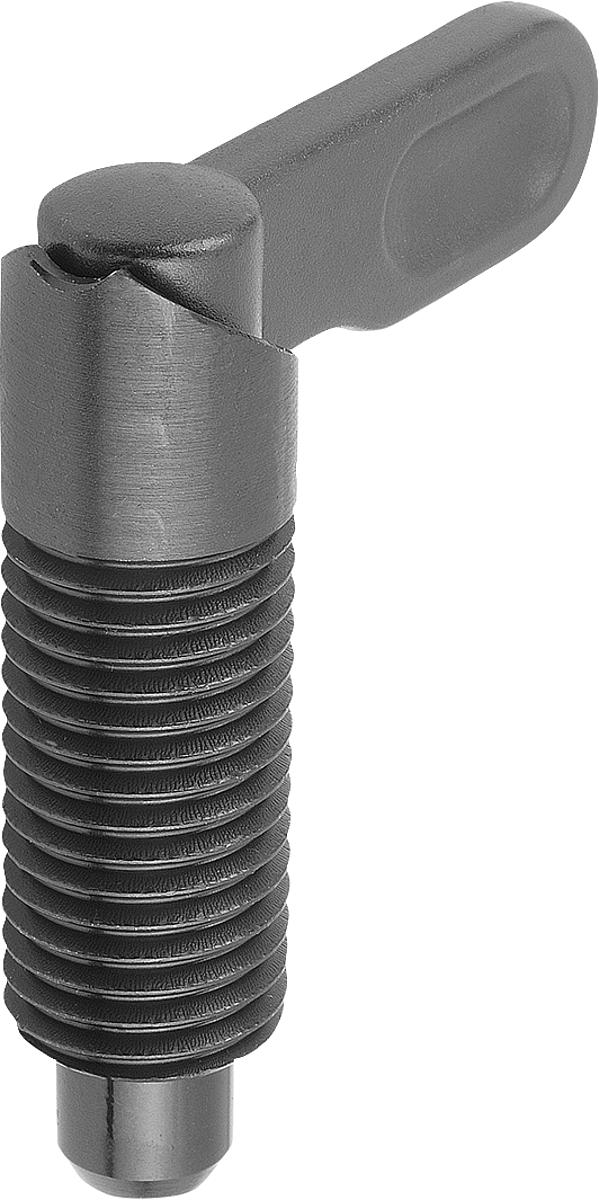

Kipp K0348.041016 SPERRRIEGEL FORM A, D=10, D1=M16
B:
14,4
B1:
4,8
D:
10
D1:
M16
D2:
16
F x 30°:
2,8
Federkraft Anfang F1 ca. N:
15
Federkraft Ende F2 ca. N:
35
Form:
A
H:
10
L:
60,4
L2:
40
L3:
32
| Anzahl | Preis* |
|---|---|
| Bis 24 |
13,22 €
|
| Bis 49 |
12,56 €
|
| Bis 99 |
11,90 €
|
| Bis 249 |
11,24 €
|
| Bis 499 |
9,25 €
|
| Bis 999 |
8,59 €
|
| Ab 1000 |
7,93 €
|
Produktnummer:
10076820

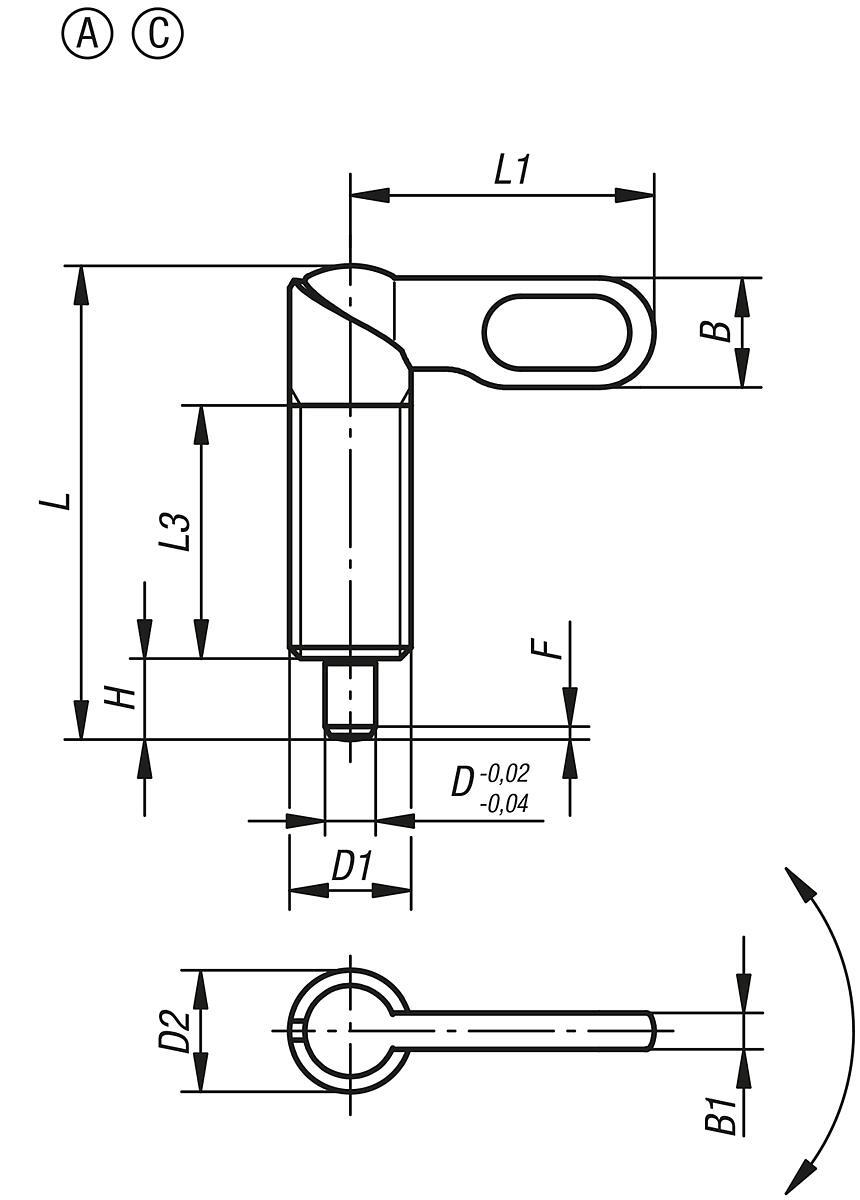

K0348_AC Sperrriegel Form A und C
Beschreibung
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Eigenschaften
| B: | 14,4 |
|---|---|
| B1: | 4,8 |
| D: | 10 |
| D1: | M16 |
| D2: | 16 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 35 |
| Form: | A |
| F x 30°: | 2,8 |
| H: | 10 |
| L: | 60,4 |
| L2: | 40 |
| L3: | 32 |
Dokumente
1
| Variante | B | B1 | D | D1 | D2 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | Form | F x 30° | H | L | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10076806 (K0348.040410) |
9 | 3 | 4 | M10 | 10 | 8 | 14 | A | 1 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076807 (K0348.040510) |
9 | 3 | 5 | M10 | 10 | 8 | 14 | A | 1,3 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076808 (K0348.040610) |
9 | 3 | 6 | M10 | 10 | 8 | 14 | A | 1,8 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076809 (K0348.0404101) |
9 | 3 | 4 | M10x1 | 10 | 8 | 14 | A | 1 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076810 (K0348.0405101) |
9 | 3 | 5 | M10x1 | 10 | 8 | 14 | A | 1,3 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076811 (K0348.0406101) |
9 | 3 | 6 | M10x1 | 10 | 8 | 14 | A | 1,8 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076812 (K0348.040512) |
10,8 | 3,6 | 5 | M12 | 12 | 8 | 15 | A | 1,3 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076813 (K0348.040612) |
10,8 | 3,6 | 6 | M12 | 12 | 8 | 15 | A | 1,8 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076814 (K0348.040812) |
10,8 | 3,6 | 8 | M12 | 12 | 8 | 15 | A | 2,3 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076815 (K0348.0405121) |
10,8 | 3,6 | 5 | M12x1,5 | 12 | 8 | 15 | A | 1,3 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076816 (K0348.0406121) |
10,8 | 3,6 | 6 | M12x1,5 | 12 | 8 | 15 | A | 1,8 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076817 (K0348.0408121) |
10,8 | 3,6 | 8 | M12x1,5 | 12 | 8 | 15 | A | 2,3 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076830 (K0348.060410) |
9 | 3 | 4 | M10 | 10 | 8 | 14 | C | 1 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076831 (K0348.060510) |
9 | 3 | 5 | M10 | 10 | 8 | 14 | C | 1,3 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076832 (K0348.060610) |
9 | 3 | 6 | M10 | 10 | 8 | 14 | C | 1,8 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076833 (K0348.0604101) |
9 | 3 | 4 | M10x1 | 10 | 8 | 14 | C | 1 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076834 (K0348.0605101) |
9 | 3 | 5 | M10x1 | 10 | 8 | 14 | C | 1,3 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076835 (K0348.0606101) |
9 | 3 | 6 | M10x1 | 10 | 8 | 14 | C | 1,8 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076836 (K0348.060512) |
10,8 | 3,6 | 5 | M12 | 12 | 8 | 15 | C | 1,3 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076837 (K0348.060612) |
10,8 | 3,6 | 6 | M12 | 12 | 8 | 15 | C | 1,8 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076838 (K0348.060812) |
10,8 | 3,6 | 8 | M12 | 12 | 8 | 15 | C | 2,3 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076839 (K0348.0605121) |
10,8 | 3,6 | 5 | M12x1,5 | 12 | 8 | 15 | C | 1,3 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076840 (K0348.0606121) |
10,8 | 3,6 | 6 | M12x1,5 | 12 | 8 | 15 | C | 1,8 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076841 (K0348.0608121) |
10,8 | 3,6 | 8 | M12x1,5 | 12 | 8 | 15 | C | 2,3 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076818 (K0348.040616) |
14,4 | 4,8 | 6 | M16 | 16 | 15 | 35 | A | 1,8 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076819 (K0348.040816) |
14,4 | 4,8 | 8 | M16 | 16 | 15 | 35 | A | 2,3 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076820 (K0348.041016) |
14,4 | 4,8 | 10 | M16 | 16 | 15 | 35 | A | 2,8 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076821 (K0348.0406161) |
14,4 | 4,8 | 6 | M16x1,5 | 16 | 15 | 35 | A | 1,8 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076822 (K0348.0408161) |
14,4 | 4,8 | 8 | M16x1,5 | 16 | 15 | 35 | A | 2,3 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076823 (K0348.0410161) |
14,4 | 4,8 | 10 | M16x1,5 | 16 | 15 | 35 | A | 2,8 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076842 (K0348.060616) |
14,4 | 4,8 | 6 | M16 | 16 | 15 | 35 | C | 1,8 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076843 (K0348.060816) |
14,4 | 4,8 | 8 | M16 | 16 | 15 | 35 | C | 2,3 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076844 (K0348.061016) |
14,4 | 4,8 | 10 | M16 | 16 | 15 | 35 | C | 2,8 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076845 (K0348.0606161) |
14,4 | 4,8 | 6 | M16x1,5 | 16 | 15 | 35 | C | 1,8 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076846 (K0348.0608161) |
14,4 | 4,8 | 8 | M16x1,5 | 16 | 15 | 35 | C | 2,3 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076847 (K0348.0610161) |
14,4 | 4,8 | 10 | M16x1,5 | 16 | 15 | 35 | C | 2,8 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076824 (K0348.040820) |
18 | 6 | 8 | M20 | 20 | 20 | 60 | A | 2,3 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076825 (K0348.041020) |
18 | 6 | 10 | M20 | 20 | 20 | 60 | A | 2,8 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076826 (K0348.041220) |
18 | 6 | 12 | M20 | 20 | 20 | 60 | A | 3 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076827 (K0348.0408201) |
18 | 6 | 8 | M20x1,5 | 20 | 20 | 60 | A | 2,3 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076828 (K0348.0410201) |
18 | 6 | 10 | M20x1,5 | 20 | 20 | 60 | A | 2,8 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076829 (K0348.0412201) |
18 | 6 | 12 | M20x1,5 | 20 | 20 | 60 | A | 3 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076848 (K0348.060820) |
18 | 6 | 8 | M20 | 20 | 20 | 60 | C | 2,3 | 12 | 70 | 50 | 35 | ab 15,61 € |
|
10076849 (K0348.061020) |
18 | 6 | 10 | M20 | 20 | 20 | 60 | C | 2,8 | 12 | 70 | 50 | 35 | ab 15,61 € |
|
10076850 (K0348.061220) |
18 | 6 | 12 | M20 | 20 | 20 | 60 | C | 3 | 12 | 70 | 50 | 35 | ab 15,61 € |
|
10076851 (K0348.0608201) |
18 | 6 | 8 | M20x1,5 | 20 | 20 | 60 | C | 2,3 | 12 | 70 | 50 | 35 | ab 15,61 € |
|
10076852 (K0348.0610201) |
18 | 6 | 10 | M20x1,5 | 20 | 20 | 60 | C | 2,8 | 12 | 70 | 50 | 35 | ab 15,61 € |
|
10076853 (K0348.0612201) |
18 | 6 | 12 | M20x1,5 | 20 | 20 | 60 | C | 3 | 12 | 70 | 50 | 35 | ab 15,61 € |
