Produktnummer:
10076858
Herstellernummer:
K0348.0505101
Hersteller:
Kipp

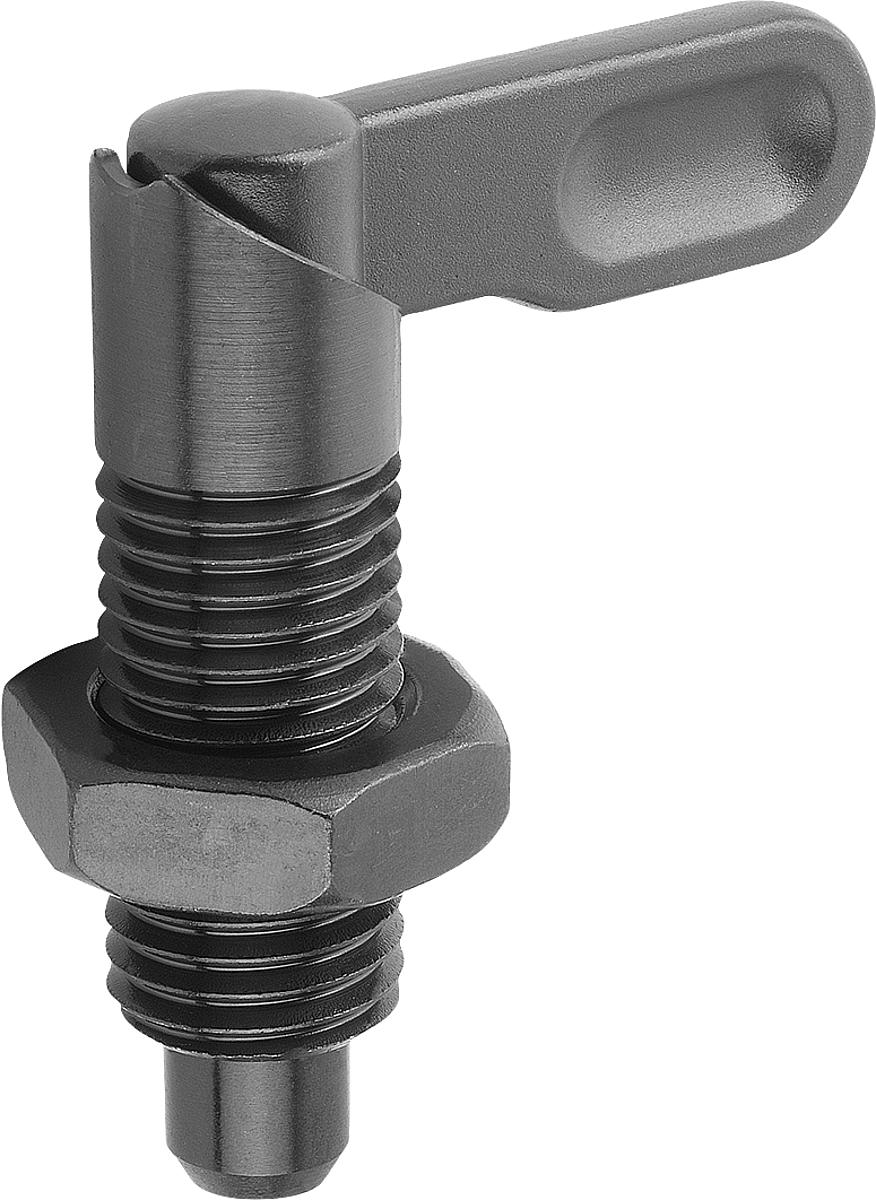

Kipp K0348.0505101 SPERRRIEGEL FORM B, D=5, D1=M10X1 MIT MUTTER
D:
5
D1:
M10x1
Form:
B
L:
38
| Anzahl | Preis* |
|---|---|
| Bis 24 |
10,97 €
|
| Bis 49 |
10,42 €
|
| Bis 99 |
9,87 €
|
| Bis 249 |
9,32 €
|
| Bis 499 |
7,68 €
|
| Bis 999 |
7,13 €
|
| Ab 1000 |
6,58 €
|
Produktnummer:
10076858

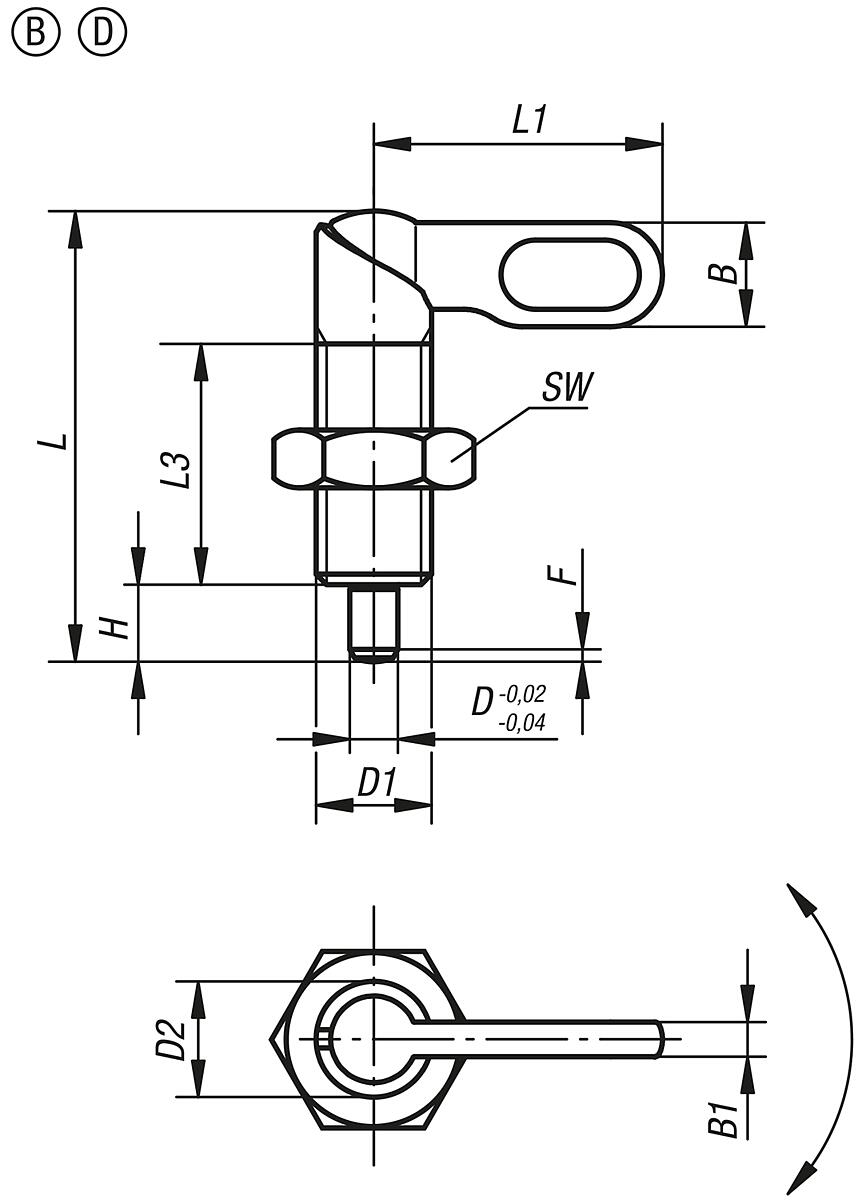

K0348_BD Sperrriegel Form B und D
Beschreibung
Sperrriegel LE70003 K0348 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Form B: Griff unbeschichtet mit Mutter
Form D: Griff pulverbeschichtet mit Mutter
Werkstoff: Stahl, Festigkeitsklasse 5.8.
Ausführung: brüniert. Raststift gehärtet und geschliffen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Form B: Griff unbeschichtet mit Mutter
Form D: Griff pulverbeschichtet mit Mutter
Werkstoff: Stahl, Festigkeitsklasse 5.8.
Ausführung: brüniert. Raststift gehärtet und geschliffen.
Eigenschaften
| B: | 9 |
|---|---|
| B1: | 3 |
| D: | 5 |
| D1: | M10x1 |
| D2: | 10 |
| Federkraft Anfang F1 ca. N: | 8 |
| Federkraft Ende F2 ca. N: | 14 |
| Form: | B |
| F x 30°: | 1,3 |
| H: | 6 |
| L: | 38 |
| L2: | 25 |
| L3: | 20 |
| SW: | 17 |
Dokumente
1
| Variante | D | D1 | Form | L | Preis |
|---|---|---|---|---|---|
|
10076854 (K0348.050410) |
4 | M10 | B | 38 | ab 10,97 € |
|
10076855 (K0348.050510) |
5 | M10 | B | 38 | ab 10,97 € |
|
10076856 (K0348.050610) |
6 | M10 | B | 38 | ab 10,97 € |
|
10076857 (K0348.0504101) |
4 | M10x1 | B | 38 | ab 10,97 € |
|
10076858 (K0348.0505101) |
5 | M10x1 | B | 38 | ab 10,97 € |
|
10076859 (K0348.0506101) |
6 | M10x1 | B | 38 | ab 10,97 € |
|
10076860 (K0348.050512) |
5 | M12 | B | 46,8 | ab 11,10 € |
|
10076861 (K0348.050612) |
6 | M12 | B | 46,8 | ab 11,10 € |
|
10076862 (K0348.050812) |
8 | M12 | B | 46,8 | ab 11,10 € |
|
10076863 (K0348.0505121) |
5 | M12x1,5 | B | 46,8 | ab 11,10 € |
|
10076864 (K0348.0506121) |
6 | M12x1,5 | B | 46,8 | ab 11,10 € |
|
10076865 (K0348.0508121) |
8 | M12x1,5 | B | 46,8 | ab 11,10 € |
|
10076878 (K0348.070410) |
4 | M10 | D | 38 | ab 11,36 € |
|
10076879 (K0348.070510) |
5 | M10 | D | 38 | ab 11,36 € |
|
10076880 (K0348.070610) |
6 | M10 | D | 38 | ab 11,36 € |
|
10076881 (K0348.0704101) |
4 | M10x1 | D | 38 | ab 11,36 € |
|
10076882 (K0348.0705101) |
5 | M10x1 | D | 38 | ab 11,36 € |
|
10076883 (K0348.0706101) |
6 | M10x1 | D | 38 | ab 11,36 € |
|
10076884 (K0348.070512) |
5 | M12 | D | 46,8 | ab 11,61 € |
|
10076885 (K0348.070612) |
6 | M12 | D | 46,8 | ab 11,61 € |
|
10076886 (K0348.070812) |
8 | M12 | D | 46,8 | ab 11,61 € |
|
10076887 (K0348.0705121) |
5 | M12x1,5 | D | 46,8 | ab 11,61 € |
|
10076888 (K0348.0706121) |
6 | M12x1,5 | D | 46,8 | ab 11,61 € |
|
10076889 (K0348.0708121) |
8 | M12x1,5 | D | 46,8 | ab 11,61 € |
|
10076866 (K0348.050616) |
6 | M16 | B | 60,4 | ab 13,37 € |
|
10076867 (K0348.050816) |
8 | M16 | B | 60,4 | ab 13,37 € |
|
10076868 (K0348.051016) |
10 | M16 | B | 60,4 | ab 13,37 € |
|
10076869 (K0348.0506161) |
6 | M16x1,5 | B | 60,4 | ab 13,37 € |
|
10076870 (K0348.0508161) |
8 | M16x1,5 | B | 60,4 | ab 13,37 € |
|
10076871 (K0348.0510161) |
10 | M16x1,5 | B | 60,4 | ab 13,37 € |
|
10076890 (K0348.070616) |
6 | M16 | D | 60,4 | ab 13,88 € |
|
10076891 (K0348.070816) |
8 | M16 | D | 60,4 | ab 13,88 € |
|
10076892 (K0348.071016) |
10 | M16 | D | 60,4 | ab 13,88 € |
|
10076893 (K0348.0706161) |
6 | M16x1,5 | D | 60,4 | ab 13,88 € |
|
10076894 (K0348.0708161) |
8 | M16x1,5 | D | 60,4 | ab 13,88 € |
|
10076895 (K0348.0710161) |
10 | M16x1,5 | D | 60,4 | ab 13,88 € |
|
10076872 (K0348.050820) |
8 | M20 | B | 70 | ab 15,38 € |
|
10076873 (K0348.051020) |
10 | M20 | B | 70 | ab 15,38 € |
|
10076874 (K0348.051220) |
12 | M20 | B | 70 | ab 15,38 € |
|
10076875 (K0348.0508201) |
8 | M20x1,5 | B | 70 | ab 15,38 € |
|
10076876 (K0348.0510201) |
10 | M20x1,5 | B | 70 | ab 15,38 € |
|
10076877 (K0348.0512201) |
12 | M20x1,5 | B | 70 | ab 15,38 € |
|
10076896 (K0348.070820) |
8 | M20 | D | 70 | ab 15,87 € |
|
10076897 (K0348.071020) |
10 | M20 | D | 70 | ab 15,87 € |
|
10076898 (K0348.071220) |
12 | M20 | D | 70 | ab 15,87 € |
|
10076899 (K0348.0708201) |
8 | M20x1,5 | D | 70 | ab 15,87 € |
|
10076900 (K0348.0710201) |
10 | M20x1,5 | D | 70 | ab 15,87 € |
|
10076901 (K0348.0712201) |
12 | M20x1,5 | D | 70 | ab 15,87 € |
