Produktnummer:
10070531
Herstellernummer:
K0350.08
Hersteller:
Kipp
Kipp K0350.08 AUFNAHMEBOLZEN A=8 FORM A, MIT KUGELANSATZ
A:
8
B:
8
C:
8
D:
10
E:
8
F:
2
G:
M3
Gewicht ca. kg:
0,006
H:
6
J:
R 2
Material:
Stahl
| Anzahl | Preis* |
|---|---|
| Bis 24 |
13,84 €
|
| Bis 49 |
13,15 €
|
| Bis 99 |
12,46 €
|
| Bis 249 |
11,76 €
|
| Bis 499 |
9,69 €
|
| Bis 999 |
9,00 €
|
| Ab 1000 |
8,30 €
|
Produktnummer:
10070531

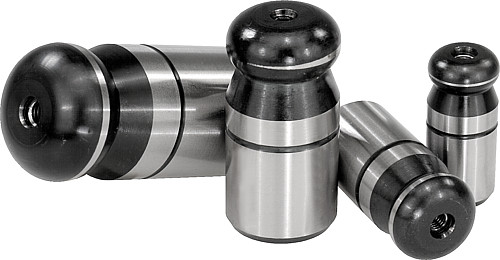

K0350 Aufnahmebolzen mit Kugelansatz Form A
Beschreibung
Werkstoff:
Werkzeugstahl oder Edelstahl 1.4305.
Ausführung:
Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel:
K0350.12
Hinweis:
Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe auch Fügeschema K0351 Form B).
Werkzeugstahl oder Edelstahl 1.4305.
Ausführung:
Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel:
K0350.12
Hinweis:
Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe auch Fügeschema K0351 Form B).

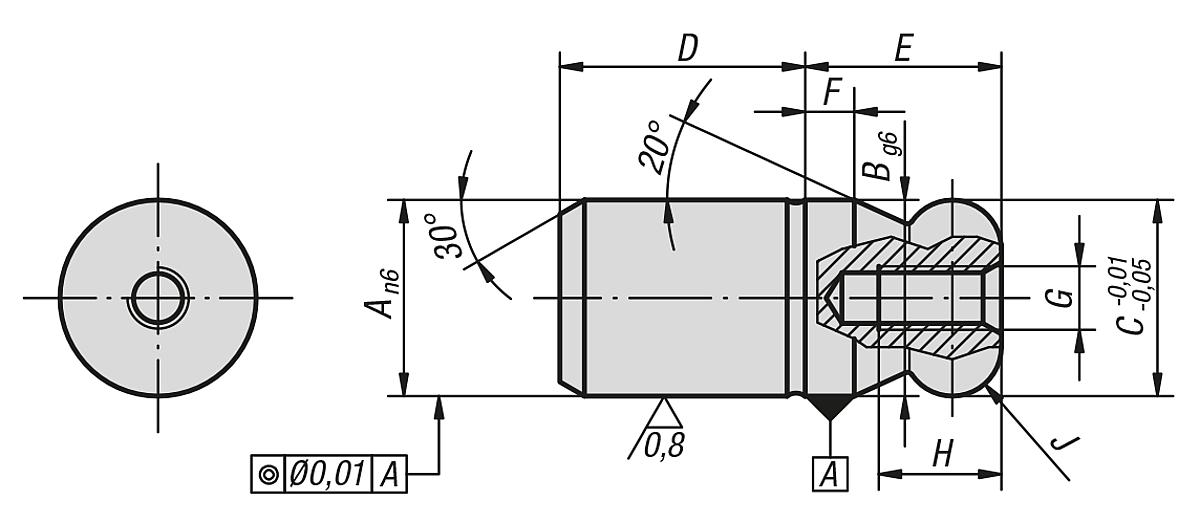

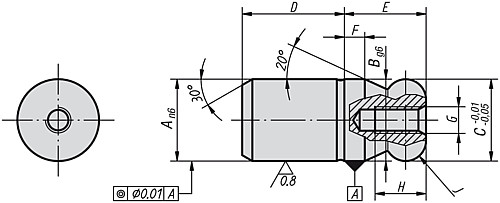

Eigenschaften
| A: | 8 |
|---|---|
| B: | 8 |
| C: | 8 |
| D: | 10 |
| E: | 8 |
| F: | 2 |
| G: | M3 |
| Gewicht ca. kg: | 0,006 |
| H: | 6 |
| J: | R 2 |
| Material: | Stahl |
Dokumente
1
| Variante | A | B | C | D | E | F | G | Gewicht ca. kg | H | J | Material | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10070531 (K0350.08) |
8 | 8 | 8 | 10 | 8 | 2 | M3 | 0,006 | 6 | R 2 | Stahl | ab 13,84 € |
|
10070532 (K0350.10) |
10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 0,012 | 6 | R 2,5 | Stahl | ab 14,39 € |
|
10070533 (K0350.12) |
12 | 12 | 12 | 15 | 12 | 3 | M4 | 0,021 | 8 | R 3 | Stahl | ab 14,83 € |
|
10070534 (K0350.16) |
16 | 16 | 16 | 20 | 16 | 4 | M5 | 0,051 | 10 | R 4 | Stahl | ab 16,38 € |
|
10070540 (K0350.508) |
8 | 8 | 8 | 10 | 8 | 2 | M3 | 0,006 | 6 | R 2 | Edelstahl | ab 19,86 € |
|
10070535 (K0350.20) |
20 | 20 | 20 | 25 | 20 | 5 | M5 | 0,101 | 10 | R 5 | Stahl | ab 19,95 € |
|
10070541 (K0350.510) |
10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 0,012 | 6 | R 2,5 | Edelstahl | ab 20,68 € |
|
10070542 (K0350.512) |
12 | 12 | 12 | 15 | 12 | 3 | M4 | 0,021 | 8 | R 3 | Edelstahl | ab 21,68 € |
|
10070536 (K0350.25) |
25 | 25 | 25 | 25 | 25 | 6 | M5 | 0,176 | 10 | R 6 | Stahl | ab 21,76 € |
|
10070543 (K0350.516) |
16 | 16 | 16 | 20 | 16 | 4 | M5 | 0,051 | 10 | R 4 | Edelstahl | ab 23,90 € |
|
10070537 (K0350.30) |
30 | 30 | 30 | 30 | 30 | 8 | M6 | 0,307 | 12 | R 8 | Stahl | ab 29,43 € |
|
10070544 (K0350.520) |
20 | 20 | 20 | 25 | 20 | 5 | M5 | 0,101 | 10 | R 5 | Edelstahl | ab 36,16 € |
|
10070538 (K0350.40) |
40 | 40 | 40 | 40 | 40 | 10 | M6 | 0,729 | 12 | R 10 | Stahl | ab 60,59 € |
|
10070539 (K0350.50) |
50 | 50 | 50 | 50 | 50 | 12 | M6 | 1,422 | 12 | R 12 | Stahl | ab 85,42 € |
