Produktnummer:
10070839
Herstellernummer:
K0350.5122
Hersteller:
Kipp

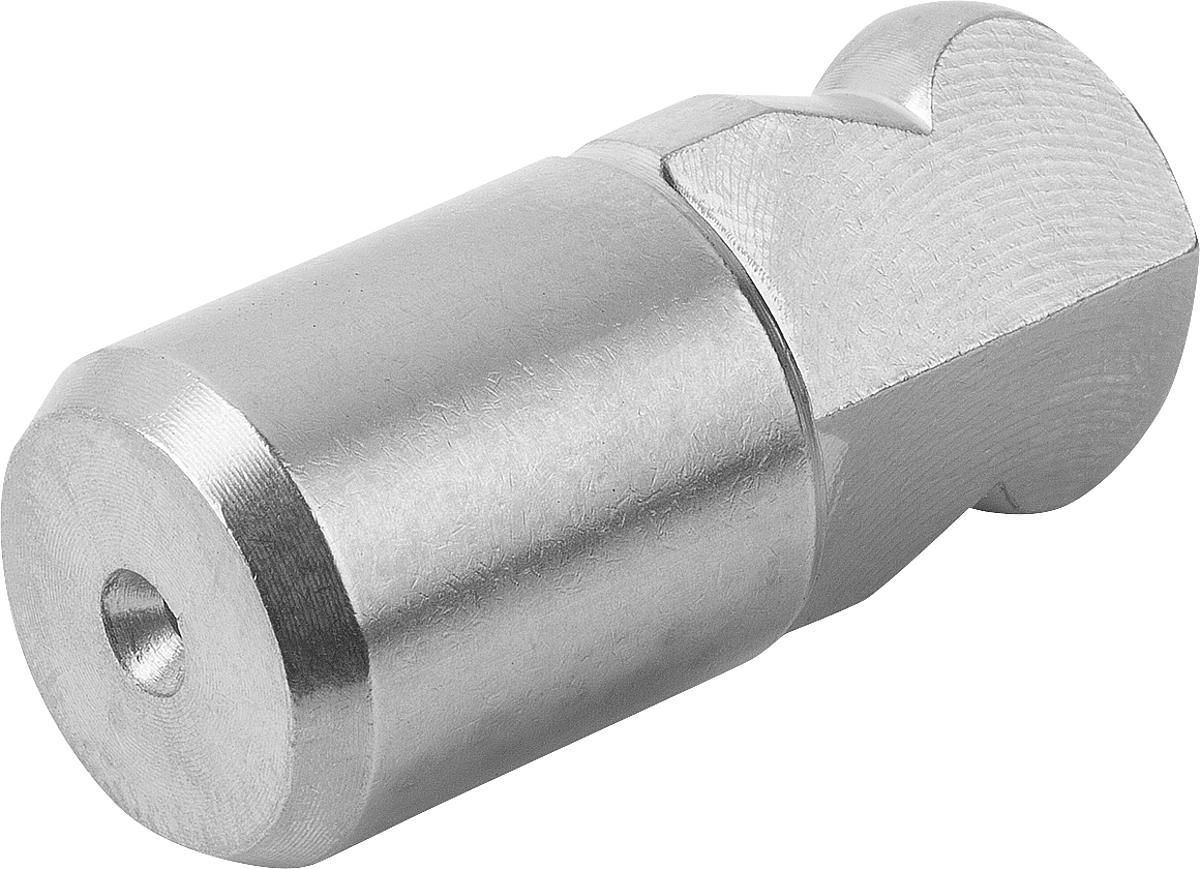

Kipp K0350.5122 AUFNAHMEBOLZEN A=12 FORM C EDELSTAHL, MIT KUGELANSATZ ABG

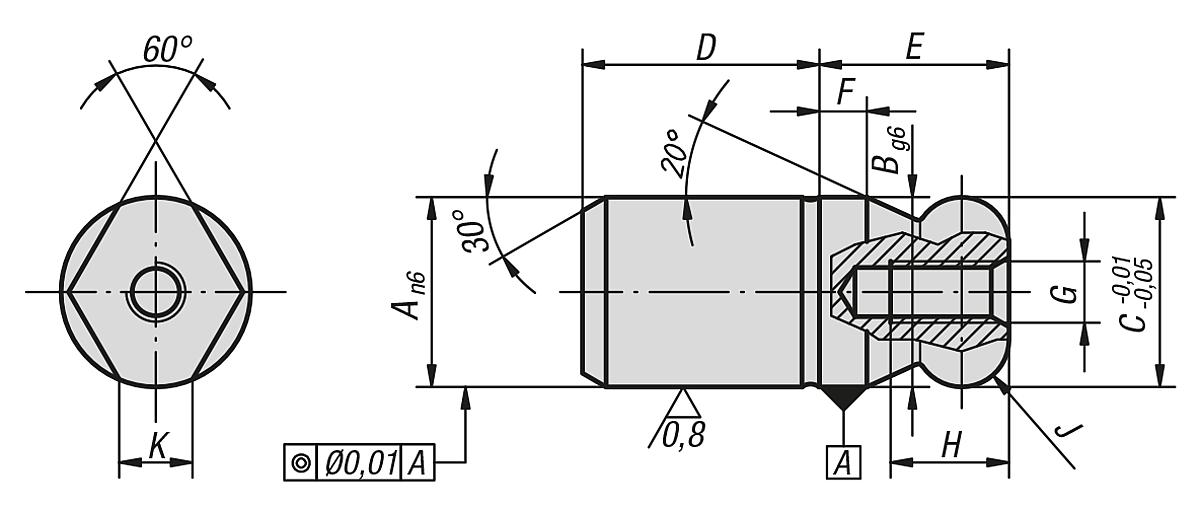

A:
12
B:
12
C:
12
D:
15
E:
12
F:
3
G:
M4
Gewicht ca. kg:
0,017
H:
8
J:
R 3
K:
2,5
Material:
Edelstahl
| Anzahl | Preis* |
|---|---|
| Bis 24 |
25,47 €
|
| Bis 49 |
24,20 €
|
| Bis 99 |
22,92 €
|
| Bis 249 |
21,65 €
|
| Bis 499 |
17,83 €
|
| Bis 999 |
16,56 €
|
| Ab 1000 |
15,28 €
|
Produktnummer:
10070839
K0350 Aufnahmebolzen mit Kugelansatz abgeflacht Form C
Beschreibung
Werkstoff:
Werkzeugstahl oder Edelstahl 1.4305.
Ausführung:
Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel:
K0350.162
Hinweis:
Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe auch Fügeschema K0351 Form B).
Werkzeugstahl oder Edelstahl 1.4305.
Ausführung:
Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel:
K0350.162
Hinweis:
Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe auch Fügeschema K0351 Form B).
Eigenschaften
| A: | 12 |
|---|---|
| B: | 12 |
| C: | 12 |
| D: | 15 |
| E: | 12 |
| F: | 3 |
| G: | M4 |
| Gewicht ca. kg: | 0,017 |
| H: | 8 |
| J: | R 3 |
| K: | 2,5 |
| Material: | Edelstahl |
Dokumente
1
| Variante | A | B | C | D | E | F | G | Gewicht ca. kg | H | J | K | Material | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10070828 (K0350.082) |
8 | 8 | 8 | 10 | 8 | 2 | M3 | 0,005 | 6 | R 2 | 1,9 | Stahl | ab 17,83 € |
|
10070829 (K0350.102) |
10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 0,011 | 6 | R 2,5 | 2,5 | Stahl | ab 18,40 € |
|
10070830 (K0350.122) |
12 | 12 | 12 | 15 | 12 | 3 | M4 | 0,017 | 8 | R 3 | 2,5 | Stahl | ab 18,99 € |
|
10070831 (K0350.162) |
16 | 16 | 16 | 20 | 16 | 4 | M5 | 0,044 | 10 | R 4 | 4,3 | Stahl | ab 20,57 € |
|
10070837 (K0350.5082) |
8 | 8 | 8 | 10 | 8 | 2 | M3 | 0,005 | 6 | R 2 | 1,9 | Edelstahl | ab 22,88 € |
|
10070838 (K0350.5102) |
10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 0,011 | 6 | R 2,5 | 2,5 | Edelstahl | ab 23,73 € |
|
10070832 (K0350.202) |
20 | 20 | 20 | 25 | 20 | 5 | M5 | 0,088 | 10 | R 5 | 5 | Stahl | ab 24,76 € |
|
10070839 (K0350.5122) |
12 | 12 | 12 | 15 | 12 | 3 | M4 | 0,017 | 8 | R 3 | 2,5 | Edelstahl | ab 25,47 € |
|
10070833 (K0350.252) |
25 | 25 | 25 | 25 | 25 | 6 | M5 | 0,149 | 10 | R 6 | 5,6 | Stahl | ab 27,80 € |
|
10070840 (K0350.5162) |
16 | 16 | 16 | 20 | 16 | 4 | M5 | 0,044 | 10 | R 4 | 4,3 | Edelstahl | ab 28,07 € |
|
10070834 (K0350.302) |
30 | 30 | 30 | 30 | 30 | 8 | M6 | 0,270 | 12 | R 8 | 8,8 | Stahl | ab 35,50 € |
|
10070841 (K0350.5202) |
20 | 20 | 20 | 25 | 20 | 5 | M5 | 0,088 | 10 | R 5 | 5 | Edelstahl | ab 42,11 € |
|
10070835 (K0350.402) |
40 | 40 | 40 | 40 | 40 | 10 | M6 | 0,657 | 12 | R 10 | 12,8 | Stahl | ab 72,74 € |
|
10070836 (K0350.502) |
50 | 50 | 50 | 50 | 50 | 12 | M6 | 1,243 | 12 | R 12 | 16,7 | Stahl | ab 99,11 € |
