Produktnummer:
10070842
Herstellernummer:
K0351.10
Hersteller:
Kipp
Kipp K0351.10 AUFNAHMEBOLZEN A=10 FORM B, MIT KUGELANSATZ
B:
7
C:
10
E:
10
| Anzahl | Stückpreis |
|---|---|
| Bis 24 |
16,49 €*
|
| Bis 49 |
15,67 €*
|
| Bis 99 |
14,84 €*
|
| Bis 249 |
14,02 €*
|
| Bis 499 |
11,54 €*
|
| Bis 999 |
10,72 €*
|
| Ab 1000 |
9,89 €*
|
Produktnummer:
10070842

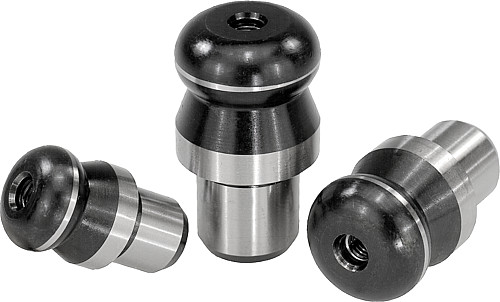

K0351 Aufnahmebolzen mit Kugelansatz Form B
Beschreibung
Werkstoff:
Werkzeugstahl oder Edelstahl 1.4305.
Ausführung:
Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel:
K0351.20
Hinweis:

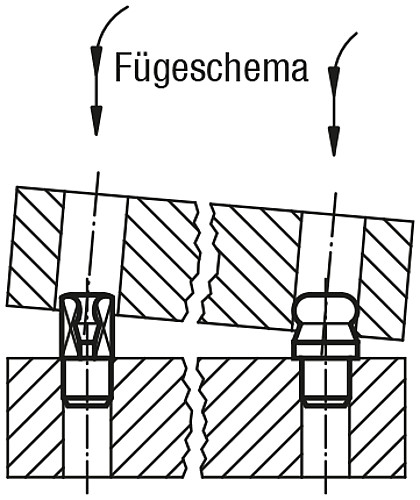

Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe Fügeschema).
Werkzeugstahl oder Edelstahl 1.4305.
Ausführung:
Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel:
K0351.20
Hinweis:
Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe Fügeschema).

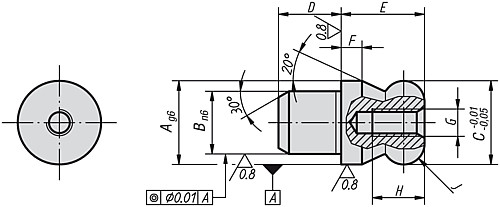

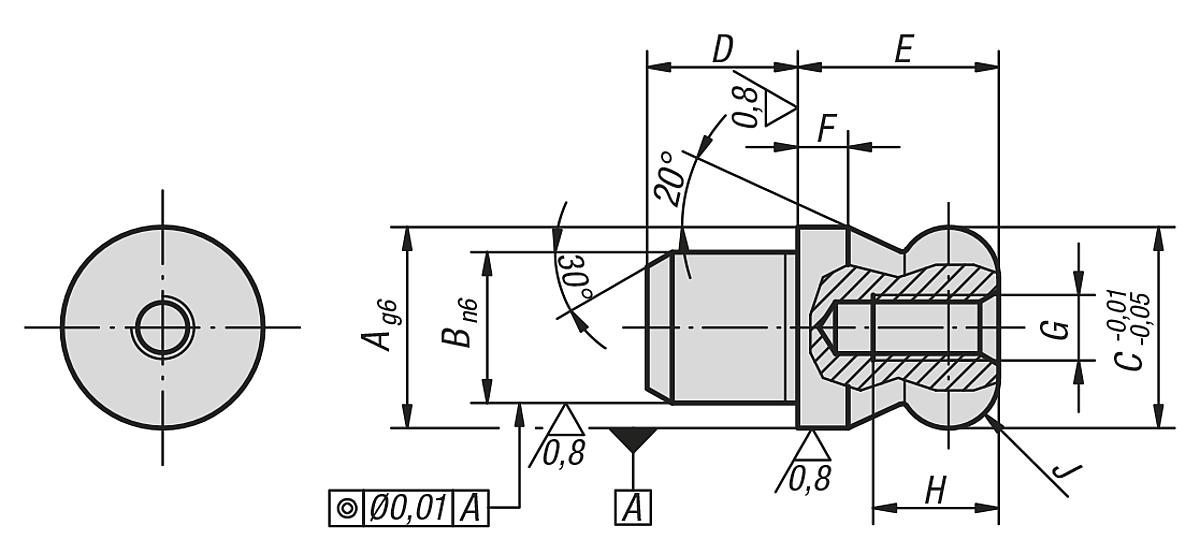

Eigenschaften
| A: | 10 |
|---|---|
| B: | 7 |
| C: | 10 |
| D: | 7 |
| E: | 10 |
| F: | 2,5 |
| G: | M3 |
| Gewicht ca. kg: | 0,007 |
| H: | 6 |
| J: | R 2,5 |
| Material: | Stahl |
Dokumente
1
| Variante | C | E | B | Preis |
|---|---|---|---|---|
|
10070842 (K0351.10) |
10 | 10 | 7 | ab 16,49 € |
|
10070843 (K0351.12) |
12 | 12 | 8 | ab 16,92 € |
|
10070844 (K0351.16) |
16 | 16 | 12 | ab 18,37 € |
|
10070845 (K0351.20) |
20 | 20 | 14 | ab 20,85 € |
|
10070846 (K0351.22) |
22 | 22 | 16 | ab 23,11 € |
|
10070848 (K0351.510) |
10 | 10 | 7 | ab 23,73 € |
|
10070849 (K0351.512) |
12 | 12 | 8 | ab 24,75 € |
|
10070847 (K0351.25) |
25 | 25 | 18 | ab 25,01 € |
|
10070850 (K0351.516) |
16 | 16 | 12 | ab 26,73 € |
|
10070851 (K0351.520) |
20 | 20 | 14 | ab 37,95 € |
