Produktnummer:
10094092
Herstellernummer:
K0375.05
Hersteller:
Kipp

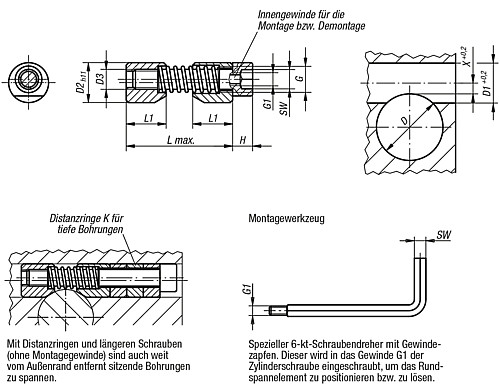

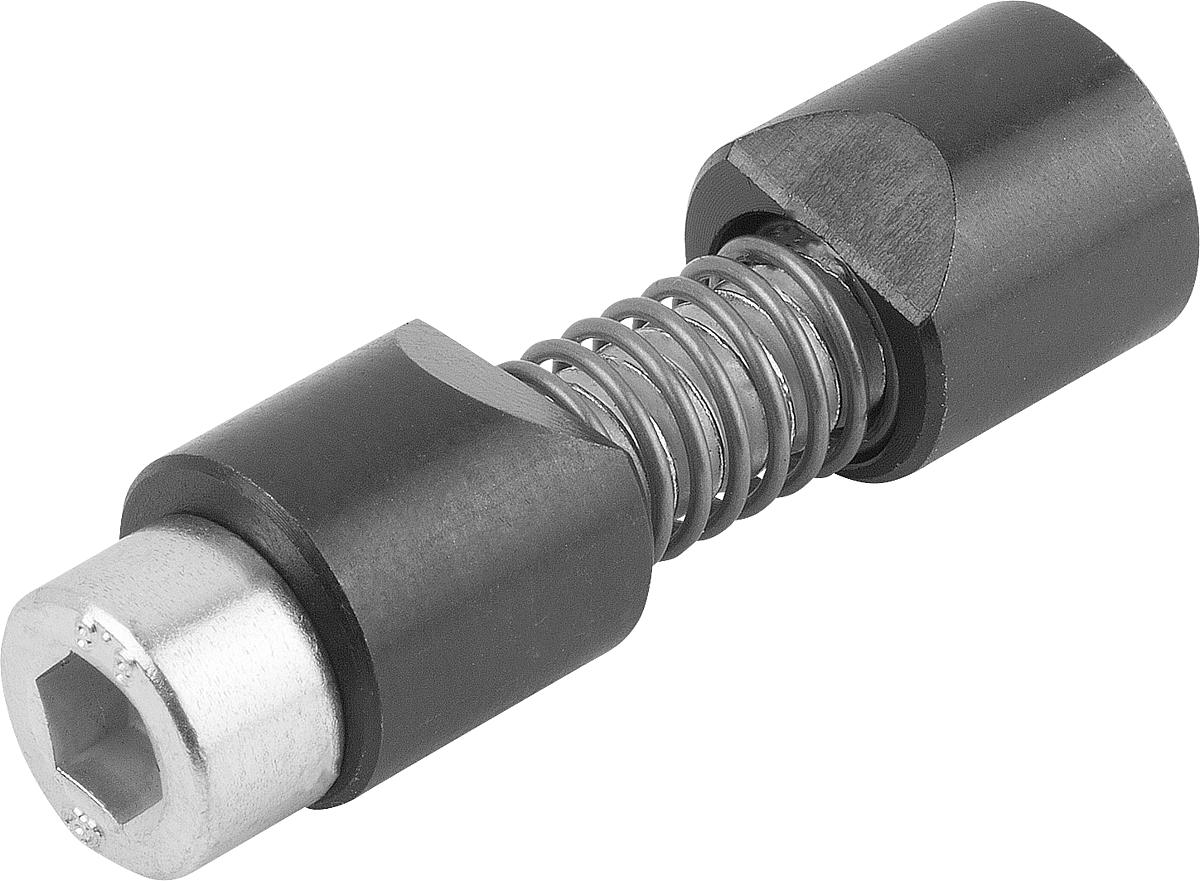

Kipp K0375.05 RUNDSPANNER
D:
10-15
D1:
10
D2:
10
D3:
M5
G:
M6
G1:
M3
Gewicht ca. g:
12
H:
5
K:
10
L max.:
33
L1:
10
Mx (Nm):
max. 45
SW:
4
X:
3,3
| Anzahl | Preis* |
|---|---|
| Bis 99 |
21,24 €
|
| Bis 249 |
20,60 €
|
| Bis 499 |
20,18 €
|
| Bis 999 |
19,12 €
|
| Ab 1000 |
18,05 €
|
Produktnummer:
10094092

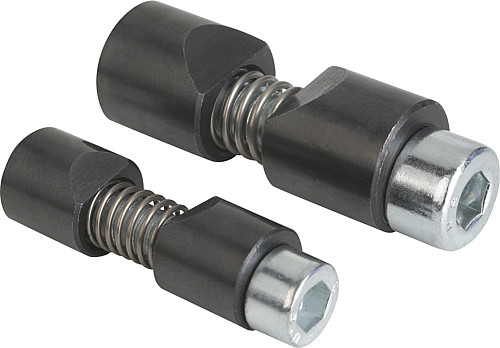

K0375 Rundspannelemente
Beschreibung
Werkstoff:
Spannbacken Stahl.
Druckfeder 1.4310.
Spannschraube Festigkeitsklasse 8.8.
Ausführung:
Spannbacken brüniert.
Spannschraube blau verzinkt.
Bestellbeispiel:
K0375.04
Hinweis:

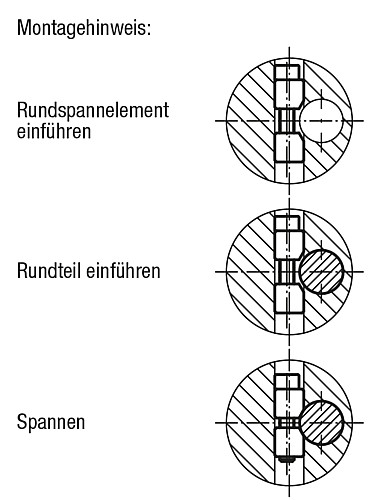

Die Rundspannelemente sind die simple Alternative zur herkömmlichen Klemmung (Schlitz und Spannschraube) von runden Teilen.
Die Elemente eignen sich für verschiedenste Materialien (z.B. Metalle, Kunststoffe, Holz, ...).
Zum Lösen eines festsitzenden Spannbacken genügt ein Schlag in axialer Richtung oder ein Herausziehen über ein zusätzliches Gewinde im Spannbacken bzw. im Innensechskant der Zylinderschraube.
Distanzringe sind auf Anfrage lieferbar.
Spannbacken Stahl.
Druckfeder 1.4310.
Spannschraube Festigkeitsklasse 8.8.
Ausführung:
Spannbacken brüniert.
Spannschraube blau verzinkt.
Bestellbeispiel:
K0375.04
Hinweis:
Die Rundspannelemente sind die simple Alternative zur herkömmlichen Klemmung (Schlitz und Spannschraube) von runden Teilen.
Die Elemente eignen sich für verschiedenste Materialien (z.B. Metalle, Kunststoffe, Holz, ...).
Zum Lösen eines festsitzenden Spannbacken genügt ein Schlag in axialer Richtung oder ein Herausziehen über ein zusätzliches Gewinde im Spannbacken bzw. im Innensechskant der Zylinderschraube.
Distanzringe sind auf Anfrage lieferbar.
Eigenschaften

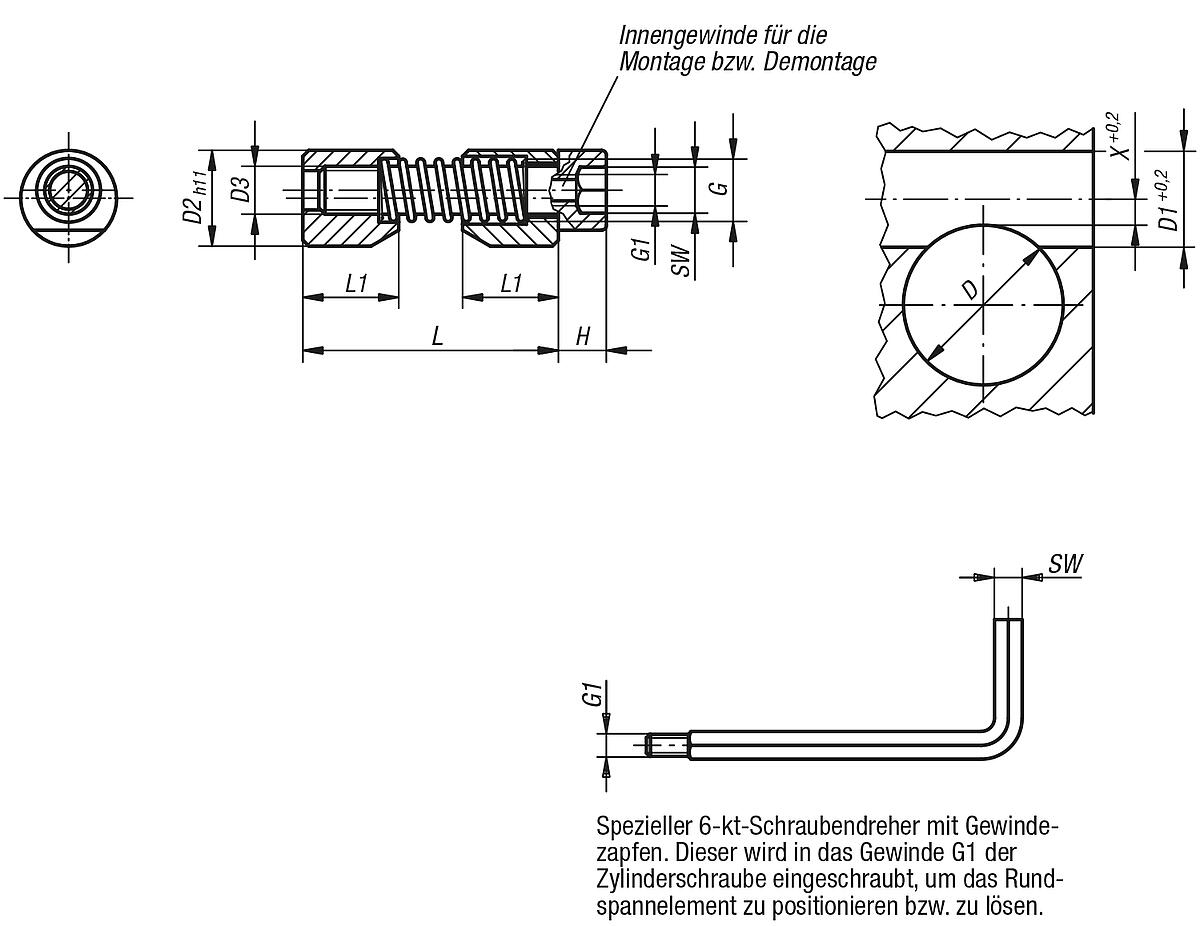

| D: | 10-15 |
|---|---|
| D1: | 10 |
| D2: | 10 |
| D3: | M5 |
| G: | M6 |
| G1: | M3 |
| Gewicht ca. g: | 12 |
| H: | 5 |
| K: | 10 |
| L1: | 10 |
| L max.: | 33 |
| Mx (Nm): | max. 45 |
| SW: | 4 |
| X: | 3,3 |
Dokumente
1
| Variante | D | D1 | D2 | D3 | G | G1 | Gewicht ca. g | H | K | L1 | L max. | Mx (Nm) | SW | X | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10094091 (K0375.04) |
6-10 | 8 | 8 | M4 | M5 | M2,5 | 6 | 4 | 10 | 8 | 27 | max. 20 | 3 | 2,8 | ab 20,35 € |
|
10094092 (K0375.05) |
10-15 | 10 | 10 | M5 | M6 | M3 | 12 | 5 | 10 | 10 | 33 | max. 45 | 4 | 3,3 | ab 21,24 € |
|
10094093 (K0375.06) |
15-20 | 12 | 12 | M6 | M7 | M4 | 21 | 6 | 10 | 12 | 39 | max. 100 | 5 | 3,5 | ab 22,42 € |
|
10094094 (K0375.08) |
20-30 | 16 | 16 | M8 | M10 | M5 | 52 | 8 | 10 | 16 | 46 | max. 170 | 6 | 4 | ab 24,63 € |
|
10094095 (K0375.10) |
30-40 | 20 | 20 | M10 | M12 | M6 | 98 | 10 | 15 | 20 | 53 | max. 290 | 8 | 4,8 | ab 26,53 € |
|
10094096 (K0375.12) |
40-60 | 25 | 25 | M12 | M14 | M8 | 183 | 12 | 15 | 25 | 70 | max. 450 | 10 | 5,6 | ab 29,90 € |
|
10094097 (K0375.16) |
60-125 | 30 | 30 | M16 | M18 | M10 | 344 | 16 | 15 | 30 | 81 | max. 650 | 14 | 7,9 | ab 33,92 € |
Produktgalerie überspringen
Ähnliche Produkte

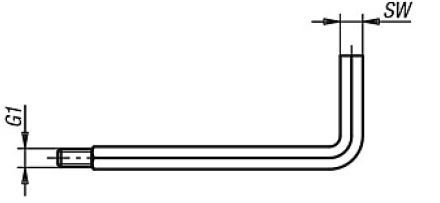

Leschhorn 03350-904 MONTAGEWERKZEUG FÜR RUNDSPANNER
