Produktnummer:
10070254
Herstellernummer:
K0383.20512
Hersteller:
Kipp

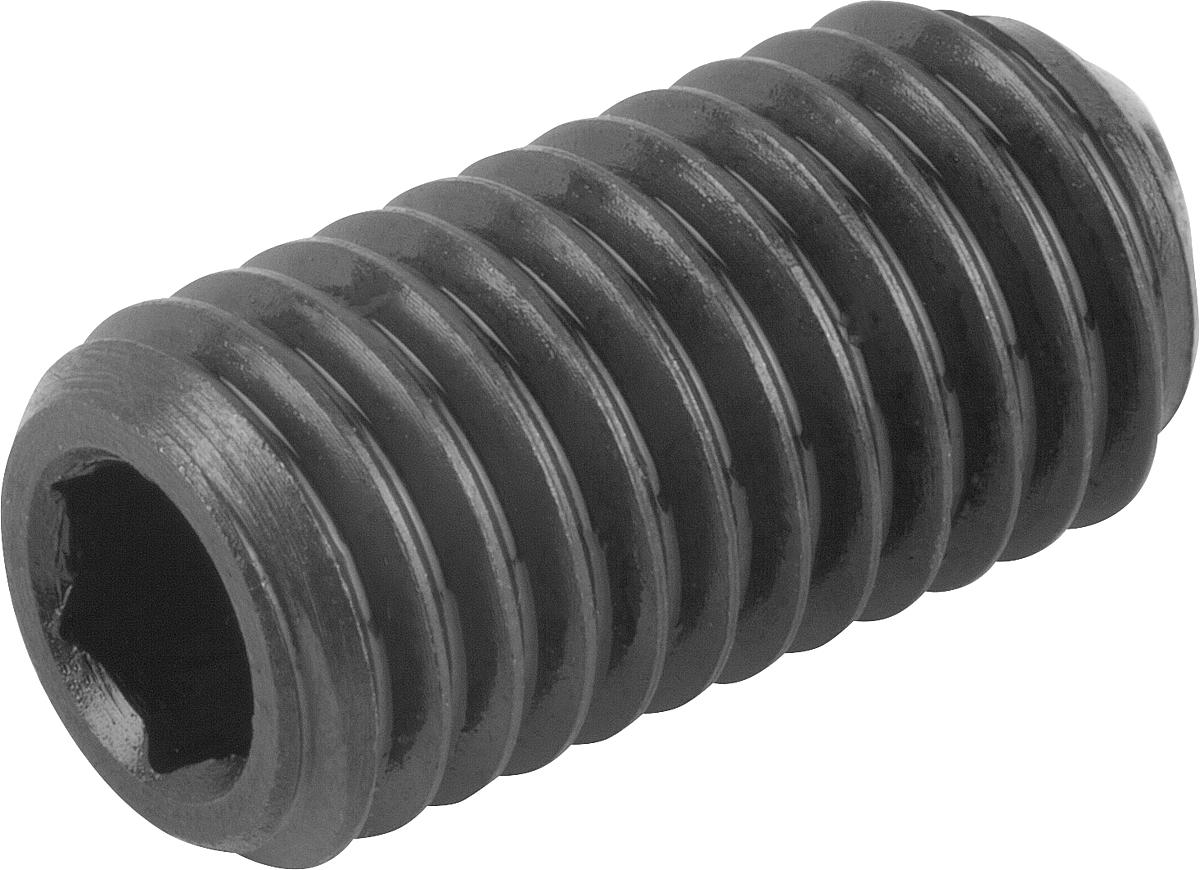

Kipp K0383.20512 KUGELDRUCKSCHRAUBE FORM B, OHNE KOPF, D1=M5, L2=11,6
Belastbarkeit max. kN (nur bei statischer Belastung):
4,5
D1:
M5
D3:
2
Form:
B
Gewicht ca. g:
1,3
Kugel Ø:
3
L2:
11,6
SW:
2,5
| Anzahl | Preis* |
|---|---|
| Bis 99 |
3,30 €
|
| Bis 249 |
3,20 €
|
| Bis 499 |
3,14 €
|
| Bis 999 |
2,97 €
|
| Ab 1000 |
2,81 €
|
Produktnummer:
10070254

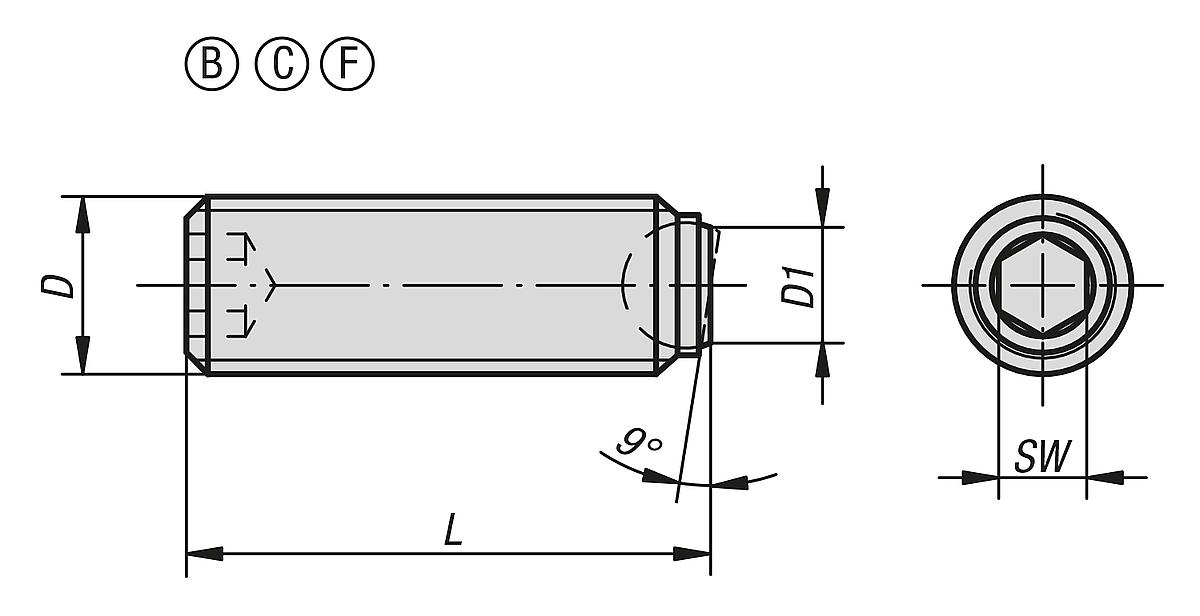

K0383 Kugeldruckschrauben ohne Kopf mit abgeflachter Kugel
Beschreibung
Werkstoff, Ausführung:
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet und blank oder POM.
Bestellbeispiel:
K0383.41012
Hinweis:
Mit der abgeflachten Kugel Form B, C oder F können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet und blank oder POM.
Bestellbeispiel:
K0383.41012
Hinweis:
Mit der abgeflachten Kugel Form B, C oder F können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 4,5 |
|---|---|
| D1: | M5 |
| D3: | 2 |
| Form: | B |
| Gewicht ca. g: | 1,3 |
| Kugel Ø: | 3 |
| L2: | 11,6 |
| SW: | 2,5 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D3 | Form | Gewicht ca. g | Kugel Ø | L2 | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10070317 (K0383.70610) |
0,9 | M6 | 3 | C | 1,3 | 4 | 10,1 | 3 | ab 2,94 € |
|
10070318 (K0383.70612) |
0,9 | M6 | 3 | C | 1,5 | 4 | 12,1 | 3 | ab 2,94 € |
|
10070319 (K0383.70616) |
0,9 | M6 | 3 | C | 2,0 | 4 | 16,1 | 3 | ab 2,94 € |
|
10070320 (K0383.70620) |
0,9 | M6 | 3 | C | 2,7 | 4 | 20,1 | 3 | ab 3,03 € |
|
10070321 (K0383.70625) |
0,9 | M6 | 3 | C | 3,4 | 4 | 25,1 | 3 | ab 3,03 € |
|
10070258 (K0383.20610) |
9 | M6 | 3 | B | 1,5 | 4 | 10,1 | 3 | ab 3,09 € |
|
10070259 (K0383.20612) |
9 | M6 | 3 | B | 1,9 | 4 | 12,1 | 3 | ab 3,09 € |
|
10070260 (K0383.20616) |
9 | M6 | 3 | B | 2,4 | 4 | 16,1 | 3 | ab 3,09 € |
|
10070261 (K0383.20620) |
9 | M6 | 3 | B | 3,0 | 4 | 20,1 | 3 | ab 3,09 € |
|
10070247 (K0383.2046) |
3,5 | M4 | 1,4 | B | 0,4 | 2,5 | 5,8 | 2 | ab 3,10 € |
|
10070248 (K0383.2048) |
3,5 | M4 | 1,4 | B | 0,6 | 2,5 | 7,8 | 2 | ab 3,10 € |
|
10070310 (K0383.70416) |
0,3 | M4 | 1,8 | C | 0,9 | 2,5 | 15,8 | 2 | ab 3,10 € |
|
10070311 (K0383.7058) |
0,5 | M5 | 2,1 | C | 0,6 | 3 | 7,6 | 2,5 | ab 3,10 € |
|
10070312 (K0383.70510) |
0,5 | M5 | 2,1 | C | 0,8 | 3 | 9,6 | 2,5 | ab 3,10 € |
|
10070262 (K0383.20625) |
9 | M6 | 3 | B | 3,9 | 4 | 25,1 | 3 | ab 3,12 € |
|
10070249 (K0383.20410) |
3,5 | M4 | 1,4 | B | 0,7 | 2,5 | 9,8 | 2 | ab 3,13 € |
|
10070250 (K0383.20412) |
3,5 | M4 | 1,4 | B | 0,9 | 2,5 | 11,8 | 2 | ab 3,13 € |
|
10070251 (K0383.20416) |
3,5 | M4 | 1,4 | B | 1,1 | 2,5 | 15,8 | 2 | ab 3,15 € |
|
10070313 (K0383.70512) |
0,5 | M5 | 2,1 | C | 1,0 | 3 | 11,6 | 2,5 | ab 3,15 € |
|
10070314 (K0383.70516) |
0,5 | M5 | 2,1 | C | 1,5 | 3 | 15,6 | 2,5 | ab 3,15 € |
|
10070315 (K0383.70520) |
0,5 | M5 | 2,1 | C | 1,9 | 3 | 19,6 | 2,5 | ab 3,15 € |
|
10070252 (K0383.2058) |
4,5 | M5 | 2 | B | 0,8 | 3 | 7,6 | 2,5 | ab 3,18 € |
|
10070253 (K0383.20510) |
4,5 | M5 | 2 | B | 1 | 3 | 9,6 | 2,5 | ab 3,18 € |
|
10070265 (K0383.20650) |
9 | M6 | 3 | B | 10,6 | 4 | 50,1 | 3 | ab 3,19 € |
|
10070306 (K0383.7046) |
0,3 | M4 | 1,8 | C | 0,3 | 2,5 | 5,8 | 2 | ab 3,23 € |
|
10070307 (K0383.7048) |
0,3 | M4 | 1,8 | C | 0,4 | 2,5 | 7,8 | 2 | ab 3,23 € |
|
10070308 (K0383.70410) |
0,3 | M4 | 1,8 | C | 0,5 | 2,5 | 9,8 | 2 | ab 3,23 € |
|
10070309 (K0383.70412) |
0,3 | M4 | 1,8 | C | 0,6 | 2,5 | 11,8 | 2 | ab 3,23 € |
|
10070316 (K0383.70525) |
0,5 | M5 | 2,1 | C | 2,5 | 3 | 24,6 | 2,5 | ab 3,23 € |
|
10070322 (K0383.70810) |
1,5 | M8 | 4,1 | C | 1,8 | 5,5 | 10,3 | 4 | ab 3,23 € |
|
10070323 (K0383.70812) |
1,5 | M8 | 4,1 | C | 2,3 | 5,5 | 12,3 | 4 | ab 3,23 € |
|
10070324 (K0383.70816) |
1,5 | M8 | 4,1 | C | 3,1 | 5,5 | 16,3 | 4 | ab 3,23 € |
|
10070266 (K0383.20660) |
9 | M6 | 3 | B | 13,5 | 4 | 60,1 | 3 | ab 3,25 € |
|
10070254 (K0383.20512) |
4,5 | M5 | 2 | B | 1,3 | 3 | 11,6 | 2,5 | ab 3,30 € |
|
10070255 (K0383.20516) |
4,5 | M5 | 2 | B | 1,8 | 3 | 15,6 | 2,5 | ab 3,30 € |
|
10070325 (K0383.70820) |
1,5 | M8 | 4,1 | C | 4,6 | 5,5 | 20,3 | 4 | ab 3,32 € |
|
10070326 (K0383.70825) |
1,5 | M8 | 4,1 | C | 6,0 | 5,5 | 25,3 | 4 | ab 3,32 € |
|
10070327 (K0383.70830) |
1,5 | M8 | 4,1 | C | 7,6 | 5,5 | 30,3 | 4 | ab 3,36 € |
|
10070264 (K0383.20816) |
15 | M8 | 4,1 | B | 4,5 | 5,5 | 16,3 | 4 | ab 3,41 € |
|
10070267 (K0383.20810) |
10 | M8 | 4,1 | B | 2,6 | 5,5 | 10,3 | 4 | ab 3,41 € |
|
10070268 (K0383.20812) |
10 | M8 | 4,1 | B | 3,2 | 5,5 | 12,3 | 4 | ab 3,41 € |
|
10070269 (K0383.20820) |
15 | M8 | 4,1 | B | 5,7 | 5,5 | 20,3 | 4 | ab 3,41 € |
|
10070256 (K0383.20520) |
4,5 | M5 | 2 | B | 2,3 | 3 | 19,6 | 2,5 | ab 3,43 € |
|
10070257 (K0383.20525) |
4,5 | M5 | 2 | B | 2,8 | 3 | 24,6 | 2,5 | ab 3,43 € |
|
10070270 (K0383.20825) |
15 | M8 | 4,1 | B | 7,3 | 5,5 | 25,3 | 4 | ab 3,43 € |
|
10070271 (K0383.20830) |
15 | M8 | 4,1 | B | 8,9 | 5,5 | 30,3 | 4 | ab 3,43 € |
|
10070272 (K0383.20850) |
15 | M8 | 4,1 | B | 18,8 | 5,5 | 50,3 | 4 | ab 3,45 € |
|
10070273 (K0383.20860) |
15 | M8 | 4,1 | B | 24,0 | 5,5 | 60,3 | 4 | ab 3,45 € |
|
10070274 (K0383.20880) |
15 | M8 | 4,1 | B | 30,7 | 5,5 | 80,3 | 4 | ab 3,51 € |
|
10070275 (K0383.21012) |
20 | M10 | 5,6 | B | 5,0 | 7 | 12,3 | 5 | ab 3,88 € |
|
10070276 (K0383.21016) |
20 | M10 | 5,6 | B | 6,8 | 7 | 16,3 | 5 | ab 3,88 € |
|
10070277 (K0383.21020) |
20 | M10 | 5,6 | B | 8,7 | 7 | 20,3 | 5 | ab 3,88 € |
|
10070278 (K0383.21025) |
20 | M10 | 5,6 | B | 11,2 | 7 | 25,3 | 5 | ab 3,94 € |
|
10070263 (K0383.20680) |
9 | M6 | 3 | B | 19,3 | 4 | 80,1 | 3 | ab 4,11 € |
|
10070279 (K0383.21035) |
20 | M10 | 5,6 | B | 16,2 | 7 | 35,3 | 5 | ab 4,13 € |
|
10070280 (K0383.21216) |
30 | M12 | 7 | B | 10,0 | 8,5 | 16,2 | 6 | ab 5,22 € |
|
10070281 (K0383.21220) |
30 | M12 | 7 | B | 12,4 | 8,5 | 20,2 | 6 | ab 5,25 € |
|
10070282 (K0383.21230) |
30 | M12 | 7 | B | 19,6 | 8,5 | 30,2 | 6 | ab 5,89 € |
|
10070283 (K0383.21240) |
30 | M12 | 7 | B | 28,5 | 8,5 | 40,2 | 6 | ab 6,30 € |
|
10070284 (K0383.21620) |
60 | M16 | 10,7 | B | 22,0 | 12 | 20 | 8 | ab 8,32 € |
|
10070285 (K0383.21625) |
60 | M16 | 10,7 | B | 28,0 | 12 | 25 | 8 | ab 8,50 € |
|
10070286 (K0383.21635) |
60 | M16 | 10,7 | B | 41,0 | 12 | 35 | 8 | ab 9,11 € |
|
10070287 (K0383.21650) |
60 | M16 | 10,7 | B | 48,0 | 12 | 50 | 8 | ab 9,96 € |
|
10070288 (K0383.22030) |
90 | M20 | 13,5 | B | 54,0 | 15 | 30 | 10 | ab 14,96 € |
|
10070289 (K0383.22040) |
90 | M20 | 13,5 | B | 74,0 | 15 | 40 | 10 | ab 15,14 € |
|
10070290 (K0383.22060) |
90 | M20 | 13,5 | B | 120,0 | 15 | 60 | 10 | ab 15,74 € |
|
10070294 (K0383.41012) |
20 | M10 | 5,6 | F | 5,0 | 7 | 12,3 | 5 | ab 16,37 € |
|
10070295 (K0383.41016) |
20 | M10 | 5,6 | F | 6,8 | 7 | 16,3 | 5 | ab 16,37 € |
|
10070296 (K0383.41025) |
20 | M10 | 5,6 | F | 11,2 | 7 | 25,3 | 5 | ab 16,37 € |
|
10070297 (K0383.41035) |
20 | M10 | 5,6 | F | 16,2 | 7 | 35,3 | 5 | ab 16,56 € |
|
10070298 (K0383.41216) |
30 | M12 | 7 | F | 10,0 | 8,5 | 16,2 | 6 | ab 17,79 € |
|
10070299 (K0383.41220) |
30 | M12 | 7 | F | 12,4 | 8,5 | 20,2 | 6 | ab 17,79 € |
|
10070300 (K0383.41230) |
30 | M12 | 7 | F | 19,6 | 8,5 | 30,2 | 6 | ab 18,11 € |
|
10070301 (K0383.41240) |
30 | M12 | 7 | F | 28,5 | 8,5 | 40,2 | 6 | ab 18,25 € |
|
10070291 (K0383.22435) |
120 | M24 | 15,8 | B | 90,0 | 18 | 35 | 12 | ab 20,14 € |
|
10070302 (K0383.41620) |
60 | M16 | 10,7 | F | 22,0 | 12 | 20 | 8 | ab 20,73 € |
|
10070303 (K0383.41625) |
60 | M16 | 10,7 | F | 28,0 | 12 | 25 | 8 | ab 20,73 € |
|
10070292 (K0383.22450) |
120 | M24 | 15,8 | B | 130,0 | 18 | 50 | 12 | ab 21,07 € |
|
10070304 (K0383.41635) |
60 | M16 | 10,7 | F | 41,0 | 12 | 35 | 8 | ab 21,07 € |
|
10070305 (K0383.41650) |
60 | M16 | 10,7 | F | 48,0 | 12 | 50 | 8 | ab 21,22 € |
|
10070293 (K0383.22480) |
120 | M24 | 15,8 | B | 235,0 | 18 | 80 | 12 | ab 23,85 € |
