Produktnummer:
10095536
Herstellernummer:
K0402.120
Hersteller:
Kipp

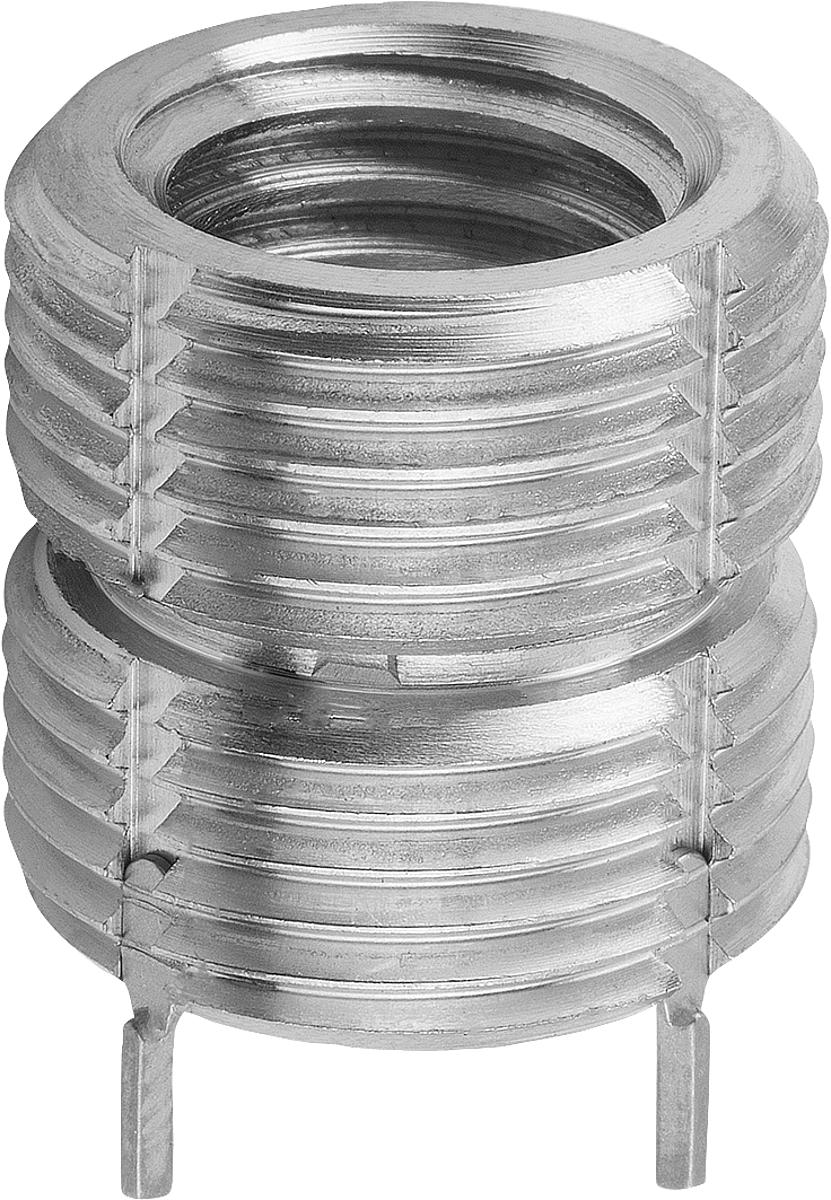

Kipp K0402.120 GEWINDEEINSATZ SELBSTSICHERND EDELSTAHL, D1=M20, D2=M30X2
Ausbau Bohrer Ø:
25,8
Ausbau Bohrtiefe:
6,4
D1 Innengewinde:
M20
D2 Außengewinde:
M30x2
Einbau Bohrer Ø:
28
Einbau Gewindebohrer:
M30x2
Einbau Mindest Gewindetiefe:
34,5
Einbau Senk Ø +0,25:
30,3
L = Länge:
30
L1 Länge:
15
Material:
Edelstahl
| Anzahl | Preis* |
|---|---|
| Bis 99 |
30,63 €
|
| Bis 249 |
29,71 €
|
| Bis 499 |
29,10 €
|
| Bis 999 |
27,57 €
|
| Ab 1000 |
26,04 €
|
Produktnummer:
10095536
K0402 Gewindeeinsätze verstärkt Innengewinde selbstsichernd
Beschreibung
Werkstoff, Ausführung:
Gewindeeinsatz Edelstahl, passiviert.
Bestellbeispiel:
Gewindeeinsatz verstärkt K0402.110
Einbauwerkzeug K0402.810
Hinweis:
Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich.
Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile.
Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert.
Zul. Maßabweichungen:
Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm.
Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze.
Vorteile:
- Leichter und schneller Einbau.
- Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird.
- Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich.
Gewindeeinsatz Edelstahl, passiviert.
Bestellbeispiel:
Gewindeeinsatz verstärkt K0402.110
Einbauwerkzeug K0402.810
Hinweis:
Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich.
Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile.
Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert.
Zul. Maßabweichungen:
Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm.
Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze.
Vorteile:
- Leichter und schneller Einbau.
- Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird.
- Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich.

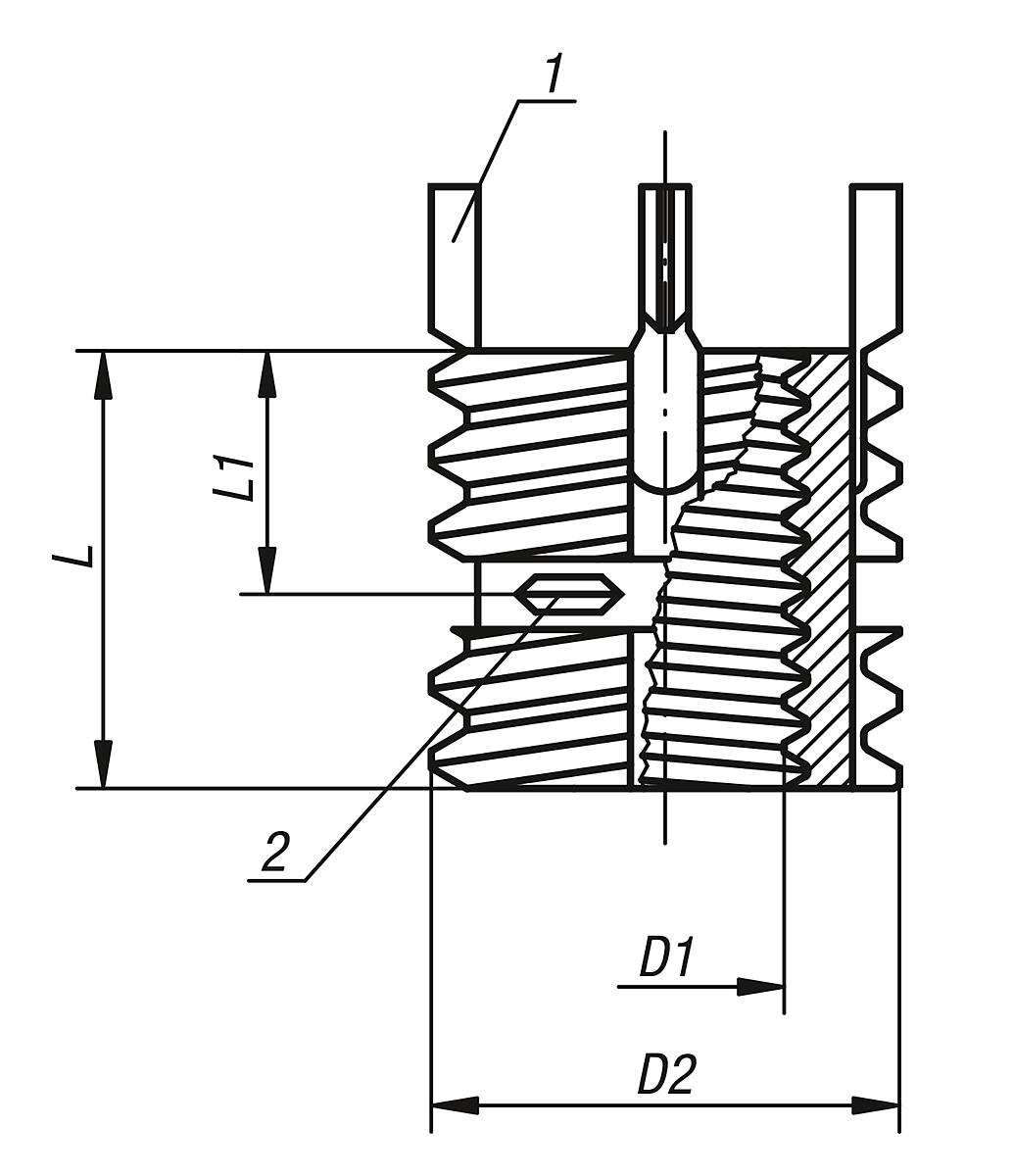

Eigenschaften
| Ausbau Bohrer Ø: | 25,8 |
|---|---|
| Ausbau Bohrtiefe: | 6,4 |
| D1 Innengewinde: | M20 |
| D2 Außengewinde: | M30x2 |
| Einbau Bohrer Ø: | 28 |
| Einbau Gewindebohrer: | M30x2 |
| Einbau Mindest Gewindetiefe: | 34,5 |
| Einbau Senk Ø +0,25: | 30,3 |
| L1 Länge: | 15 |
| L = Länge: | 30 |
| Material: | Edelstahl |
Dokumente
1
| Variante | Ausbau Bohrer Ø | Ausbau Bohrtiefe | D1 Innengewinde | D2 Außengewinde | Einbau Bohrer Ø | Einbau Gewindebohrer | Einbau Mindest Gewindetiefe | Einbau Senk Ø +0,25 | L1 Länge | L = Länge | Material | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10095527 (K0402.105) |
7,5 | 4,8 | M5 | M10x1,25 | 8,8 | M10x1,25 | 12,5 | 10,3 | 5 | 10 | Edelstahl | ab 8,05 € |
|
10095528 (K0402.106) |
9,5 | 4,8 | M6 | M12x1,25 | 10,8 | M12x1,25 | 14,5 | 12,3 | 6 | 12 | Edelstahl | ab 8,26 € |
|
10095529 (K0402.108) |
11,5 | 4,8 | M8 | M14x1,5 | 12,8 | M14x1,5 | 16,5 | 14,3 | 7 | 14 | Edelstahl | ab 8,83 € |
|
10095526 (K0402.104) |
5,5 | 4 | M4 | M8 | 6,9 | M8 | 9,5 | 8,3 | 4 | 8 | Edelstahl | ab 8,99 € |
|
10095530 (K0402.110) |
13,5 | 4,8 | M10 | M16x1,5 | 14,8 | M16x1,5 | 18,5 | 16,3 | 8 | 16 | Edelstahl | ab 9,61 € |
|
10095531 (K0402.112) |
15,5 | 4,8 | M12 | M18x1,5 | 16,8 | M18x1,5 | 20,5 | 18,3 | 9 | 18 | Edelstahl | ab 12,21 € |
|
10095532 (K0402.114) |
17,5 | 4,8 | M14 | M20x1,5 | 18,8 | M20x1,5 | 22,5 | 20,3 | 10 | 20 | Edelstahl | ab 15,72 € |
|
10095533 (K0402.116) |
17,8 | 6,4 | M16 | M22x1,5 | 20,7 | M22x1,5 | 24,5 | 22,3 | 11 | 22 | Edelstahl | ab 18,35 € |
|
10095534 (K0402.116X15) |
17,8 | 6,4 | M16x1,5 | M22x1,5 | 20,7 | M22x1,5 | 24,5 | 22,3 | 11 | 22 | Edelstahl | ab 18,35 € |
|
10095535 (K0402.118X15) |
19,8 | 6,4 | M18x1,5 | M24x1,5 | 22,5 | M24x1,5 | 26,5 | 24,3 | 12 | 24 | Edelstahl | ab 25,55 € |
|
10095536 (K0402.120) |
25,8 | 6,4 | M20 | M30x2 | 28 | M30x2 | 34,5 | 30,3 | 15 | 30 | Edelstahl | ab 30,63 € |
