Produktnummer:
10084127
Herstellernummer:
K0414.09123
Hersteller:
Kipp

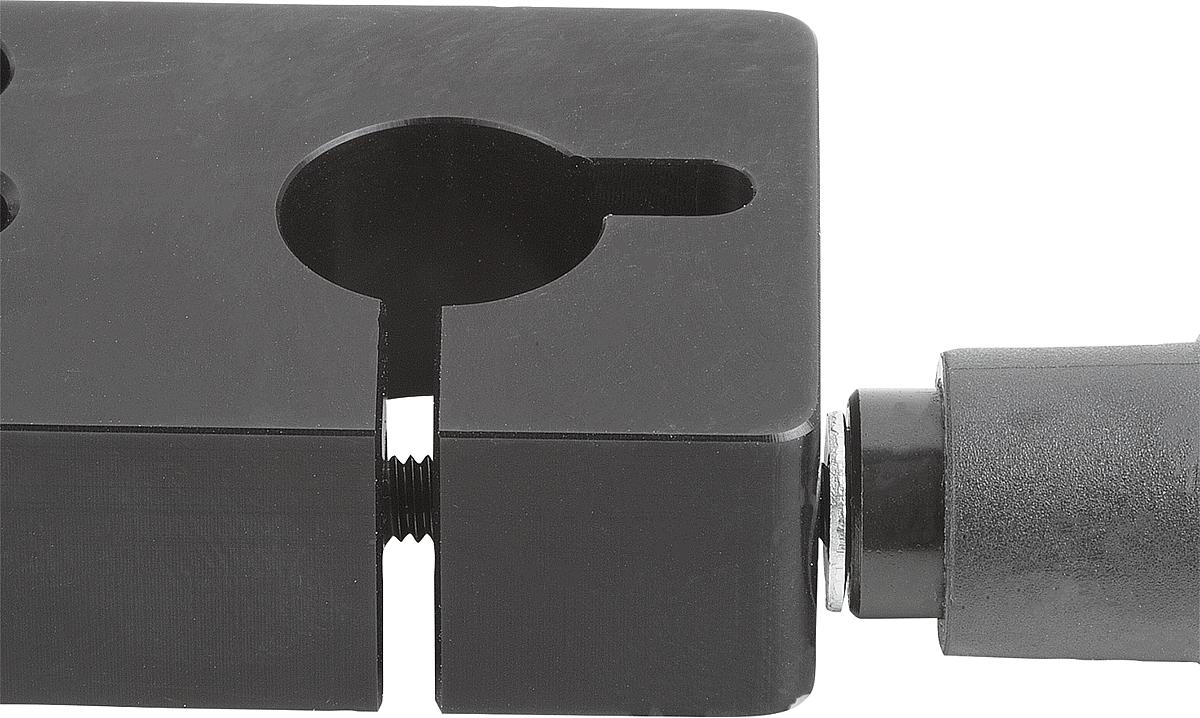

Kipp K0414.09123 MONTAGEPLATTE D=12
Ausführung:
Einbaulage 3
D:
12
D1:
M5
| Anzahl | Preis* |
|---|---|
| Bis 99 |
43,68 €
|
| Bis 249 |
42,37 €
|
| Bis 499 |
41,50 €
|
| Bis 999 |
39,31 €
|
| Ab 1000 |
37,13 €
|
Produktnummer:
10084127
K0414 Montageplatten
Beschreibung
Werkstoff, Ausführung:
Gehäuse Aluminium, eloxiert.
Klemmhebel Kunststoff, schwarzgrau.
Bestellbeispiel:
K0414.09121
Hinweis:
Montageplatten bilden eine kompakte Einheit in Verbindung mit Positionsanzeigern. Sie garantieren eine zuverlässige Spindelklemmung ohne zusätzliche Konstruktionsarbeit.
Aufgrund der einfachen Montage als Zwischenplatte ist die Montageplatte auch zur Nachrüstung an bestehenden Anlagen gut geeignet.
Gehäuse Aluminium, eloxiert.
Klemmhebel Kunststoff, schwarzgrau.
Bestellbeispiel:
K0414.09121
Hinweis:
Montageplatten bilden eine kompakte Einheit in Verbindung mit Positionsanzeigern. Sie garantieren eine zuverlässige Spindelklemmung ohne zusätzliche Konstruktionsarbeit.
Aufgrund der einfachen Montage als Zwischenplatte ist die Montageplatte auch zur Nachrüstung an bestehenden Anlagen gut geeignet.
Eigenschaften
| A: | 34 |
|---|---|
| A1: | 17 |
| A2: | 30 |
| A3: | - |
| A4: | 17 |
| A5: | 10 |
| Ausführung: | Einbaulage 3 |
| B: | 20 |
| B1: | 5,5 |
| D: | 12 |
| D1: | M5 |
| D2: | 5,5 |
| D3: | 10 |
| H: | 67,5 |
| H1: | 25,5 |
| L: | 48 |
| Passend zu Positionsanzeiger: | - |
Dokumente
1
| Variante | D | D1 | Ausführung | Preis |
|---|---|---|---|---|
|
10084115 (K0414.04081) |
8 | M4 | Einbaulage 1 | ab 31,08 € |
|
10084116 (K0414.04101) |
10 | M4 | Einbaulage 1 | ab 31,08 € |
|
10084117 (K0414.04121) |
12 | M4 | Einbaulage 1 | ab 31,08 € |
|
10084118 (K0414.04141) |
14 | M4 | Einbaulage 1 | ab 31,08 € |
|
10084119 (K0414.09121) |
12 | M5 | Einbaulage 1 | ab 34,12 € |
|
10084120 (K0414.09141) |
14 | M5 | Einbaulage 1 | ab 34,12 € |
|
10084121 (K0414.09161) |
16 | M5 | Einbaulage 1 | ab 34,12 € |
|
10084122 (K0414.09201) |
20 | M5 | Einbaulage 1 | ab 34,12 € |
|
10084123 (K0414.04083) |
8 | M4 | Einbaulage 3 | ab 42,25 € |
|
10084124 (K0414.04103) |
10 | M4 | Einbaulage 3 | ab 42,25 € |
|
10084125 (K0414.04123) |
12 | M4 | Einbaulage 3 | ab 42,25 € |
|
10084126 (K0414.04143) |
14 | M4 | Einbaulage 3 | ab 42,25 € |
|
10084127 (K0414.09123) |
12 | M5 | Einbaulage 3 | ab 43,68 € |
|
10084128 (K0414.09143) |
14 | M5 | Einbaulage 3 | ab 43,68 € |
|
10084129 (K0414.09163) |
16 | M5 | Einbaulage 3 | ab 43,68 € |
|
10084130 (K0414.09203) |
20 | M5 | Einbaulage 3 | ab 43,68 € |
