Produktnummer: 10089875

Herstellernummer: K0434.1502820

Hersteller: Kipp

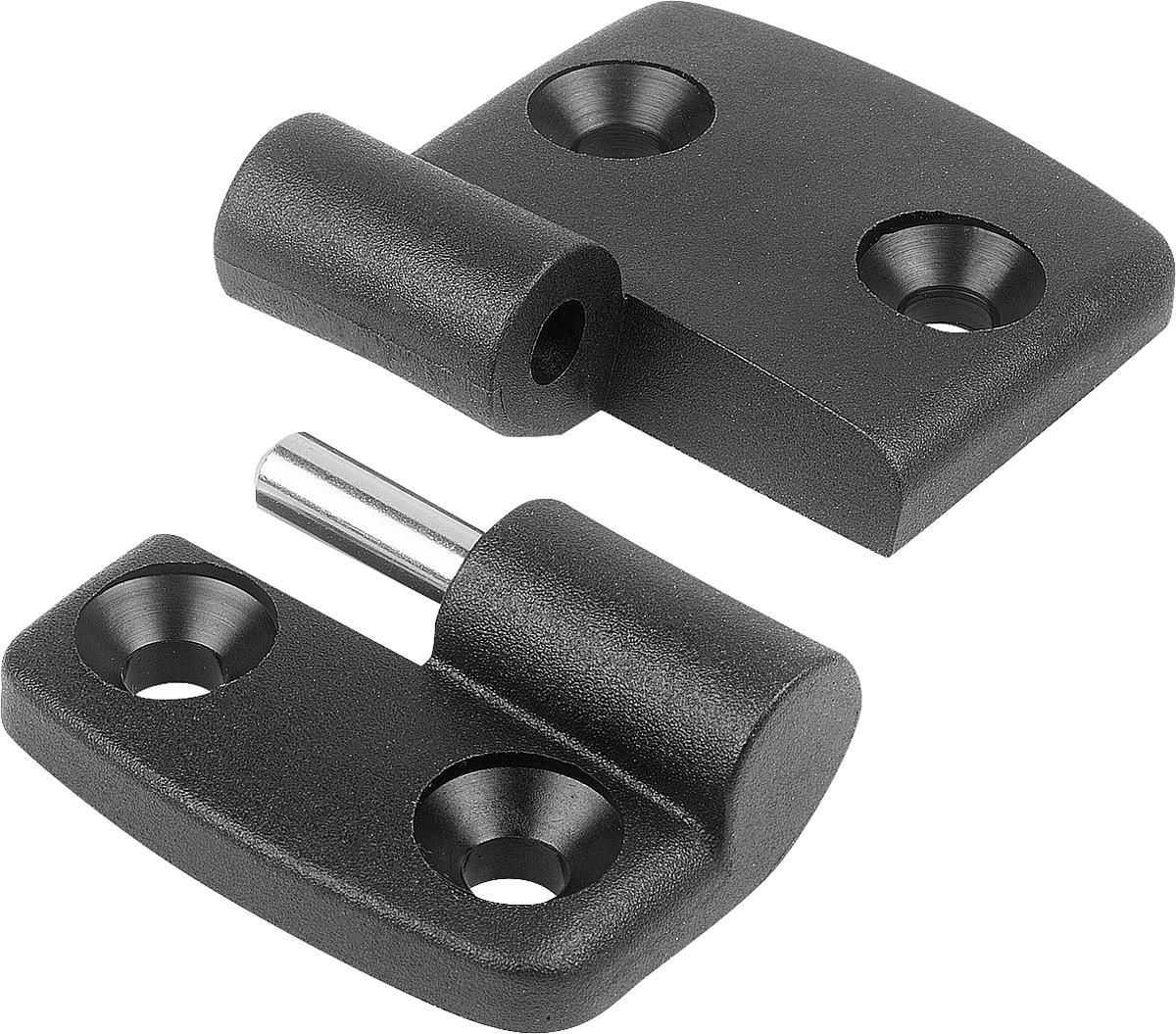

Kipp K0434.1502820 SCHARNIER AUS KUNSTSTOFF, AUSHÄNGBAR, LINKS

A1: 27,5 A2: 20 A3: 48,5 A4: 35,5 B1: 48 B2: 28 D1: 6,6 D2: 6 D3: 14 Gewicht ca. kg: 0,043 H: 9 Tragkraft (N): 1200

Anzahl	Preis*
Bis 49	4,27 €
Bis 99	4,06 €
Bis 249	3,84 €
Bis 499	3,63 €
Bis 999	3,42 €
Ab 1000	3,20 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Gewicht ca. kg

Tragkraft (N)

Stück

VPE: 1 Stück

Produktnummer: 10089875

K0434 Scharniere aus Kunststoff, aushängbar, links

Werkstoff:
Thermoplast glasfaserverstärkt. Achse Edelstahl.

Ausführung:
Scharnier schwarz. Achse blank.

Bestellbeispiel:
K0434.1301825

Hinweis:
Alle Scharniere können auf Anfrage auch mit Führungsnasen für die Nuten von Aluminiumprofilen (Nut 6, 8 und 10) geliefert werden. Sie erleichtern die Montage, sichern das Scharnier gegen Verdrehen und machen es belastbarer.

A1:	27,5
A2:	20
A3:	48,5
A4:	35,5
B1:	48
B2:	28
D1:	6,6
D2:	6
D3:	14
Gewicht ca. kg:	0,043
H:	9
Tragkraft (N):	1200

Datenblatt.pdf

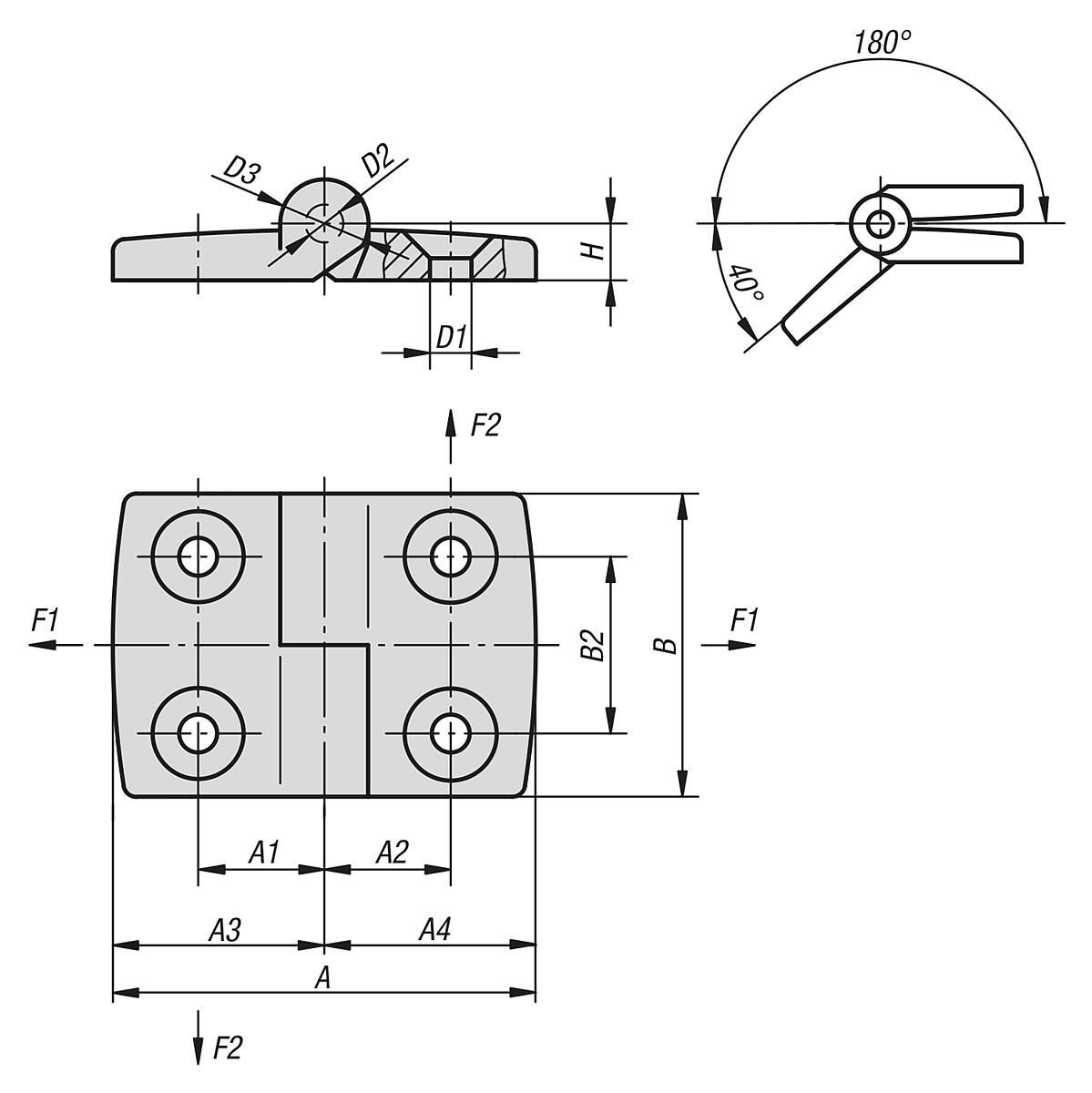

Variante	H	Gewicht ca. kg	D3	D2	D1	A2	A1	A3	A4	B1	B2	Tragkraft (N)	Preis

10089838 (K0434.1251515)	9	0,031	14	6	6,6	15	15	26	26	48	28	1200	ab 3,86 €
10089839 (K0434.1251518)	9	0,033	14	6	6,6	17,5	15	26	29,5	48	28	1200	ab 3,97 €
10089840 (K0434.1251520)	9	0,035	14	6	6,6	20	15	26	35,5	48	28	1200	ab 3,97 €
10089845 (K0434.1301815)	9	0,033	14	6	6,6	15	17,5	29,5	26	48	28	1200	ab 3,97 €
10089846 (K0434.1301818)	9	0,034	14	6	6,6	17,5	17,5	29,5	29,5	48	28	1200	ab 3,97 €
10089847 (K0434.1301820)	9	0,036	14	6	6,6	20	17,5	29,5	35,5	48	28	1200	ab 3,97 €
10089852 (K0434.1352015)	9	0,034	14	6	6,6	15	20	35,5	26	48	28	1200	ab 3,97 €
10089841 (K0434.1251523)	9	0,037	14	6	6,6	22,5	15	26	38,5	48	28	1200	ab 4,09 €
10089848 (K0434.1301823)	9	0,038	14	6	6,6	22,5	17,5	29,5	38,5	48	28	1200	ab 4,09 €
10089849 (K0434.1301825)	9	0,040	14	6	6,6	25	17,5	29,5	43,5	48	28	1200	ab 4,09 €
10089850 (K0434.1301828)	9	0,041	14	6	6,6	27,5	17,5	29,5	48,5	48	28	1200	ab 4,09 €
10089853 (K0434.1352018)	9	0,036	14	6	6,6	17,5	20	35,5	29,5	48	28	1200	ab 4,09 €
10089859 (K0434.1402315)	9	0,037	14	6	6,6	15	22,5	38,5	26	48	28	1200	ab 4,09 €
10089860 (K0434.1402318)	9	0,038	14	6	6,6	17,5	22,5	38,5	29,5	48	28	1200	ab 4,09 €
10089867 (K0434.1452518)	9	0,040	14	6	6,6	17,5	25	43,5	29,5	48	28	1200	ab 4,09 €
10089874 (K0434.1502818)	9	0,041	14	6	6,6	17,5	27,5	48,5	29,5	48	28	1200	ab 4,09 €
10089842 (K0434.1251525)	9	0,038	14	6	6,6	25	15	26	43,5	48	28	1200	ab 4,18 €
10089851 (K0434.1301833)	9	0,045	14	6	6,6	32,5	17,5	29,5	57,5	48	28	1200	ab 4,18 €
10089854 (K0434.1352020)	9	0,038	14	6	6,6	20	20	35,5	35,5	48	28	1200	ab 4,18 €
10089855 (K0434.1352023)	9	0,040	14	6	6,6	22,5	20	35,5	38,5	48	28	1200	ab 4,18 €
10089861 (K0434.1402320)	9	0,040	14	6	6,6	20	22,5	38,5	35,5	48	28	1200	ab 4,18 €
10089862 (K0434.1402323)	9	0,042	14	6	6,6	22,5	22,5	38,5	38,5	48	28	1200	ab 4,18 €
10089866 (K0434.1452515)	9	0,038	14	6	6,6	15	25	43,5	26	48	28	1200	ab 4,18 €
10089881 (K0434.1603318)	9	0,045	14	6	6,6	17,5	32,5	57,5	29,5	48	28	1200	ab 4,18 €
10089877 (K0434.1502825)	9	0,046	14	6	6,6	25	27,5	48,5	43,5	48	28	1200	ab 4,21 €
10089843 (K0434.1251528)	9	0,040	14	6	6,6	27,5	15	26	48,5	48	28	1200	ab 4,27 €
10089856 (K0434.1352025)	9	0,042	14	6	6,6	25	20	35,5	43,5	48	28	1200	ab 4,27 €
10089857 (K0434.1352028)	9	0,043	14	6	6,6	27,5	20	35,5	48,5	48	28	1200	ab 4,27 €
10089868 (K0434.1452520)	9	0,042	14	6	6,6	20	25	43,5	35,5	48	28	1200	ab 4,27 €
10089870 (K0434.1452525)	9	0,045	14	6	6,6	25	25	43,5	43,5	48	28	1200	ab 4,27 €
10089873 (K0434.1502815)	9	0,040	14	6	6,6	15	27,5	48,5	26	48	28	1200	ab 4,27 €
10089875 (K0434.1502820)	9	0,043	14	6	6,6	20	27,5	48,5	35,5	48	28	1200	ab 4,27 €
10089869 (K0434.1452523)	9	0,043	14	6	6,6	22,5	25	43,5	38,5	48	28	1200	ab 4,30 €
10089844 (K0434.1251533)	9	0,043	14	6	6,6	32,5	15	26	57,5	48	28	1200	ab 4,33 €
10089858 (K0434.1352033)	9	0,047	14	6	6,6	32,5	20	35,5	57,5	48	28	1200	ab 4,33 €
10089864 (K0434.1402328)	9	0,045	14	6	6,6	27,5	22,5	38,5	48,5	48	28	1200	ab 4,33 €
10089871 (K0434.1452528)	9	0,046	14	6	6,6	27,5	25	43,5	48,5	48	28	1200	ab 4,33 €
10089872 (K0434.1452533)	9	0,050	14	6	6,6	32,5	25	43,5	57,5	48	28	1200	ab 4,33 €
10089876 (K0434.1502823)	9	0,045	14	6	6,6	22,5	27,5	48,5	38,5	48	28	1200	ab 4,33 €
10089878 (K0434.1502828)	9	0,048	14	6	6,6	27,5	27,5	48,5	48,5	48	28	1200	ab 4,33 €
10089879 (K0434.1502833)	9	0,052	14	6	6,6	32,5	27,5	48,5	57,5	48	28	1200	ab 4,33 €
10089880 (K0434.1603315)	9	0,043	14	6	6,6	15	32,5	57,5	26	48	28	1200	ab 4,33 €
10089882 (K0434.1603320)	9	0,047	14	6	6,6	20	32,5	57,5	35,5	48	28	1200	ab 4,33 €
10089884 (K0434.1603325)	9	0,050	14	6	6,6	25	32,5	57,5	43,5	48	28	1200	ab 4,33 €
10089885 (K0434.1603328)	9	0,052	14	6	6,6	27,5	32,5	57,5	48,5	48	28	1200	ab 4,33 €
10089886 (K0434.1603333)	9	0,055	14	6	6,6	32,5	32,5	57,5	57,5	48	28	1200	ab 4,33 €
10089865 (K0434.1402333)	9	0,049	14	6	6,6	32,5	22,5	38,5	57,5	48	28	1200	ab 4,41 €
10089883 (K0434.1603323)	9	0,049	14	6	6,6	22,5	32,5	57,5	38,5	48	28	1200	ab 4,41 €
10089863 (K0434.1402325)	9	0,043	14	6	6,6	25	22,5	38,5	43,5	48	28	1200	Auf Anfrage
