Produktnummer:
10069354
Herstellernummer:
K0444.107612
Hersteller:
Kipp

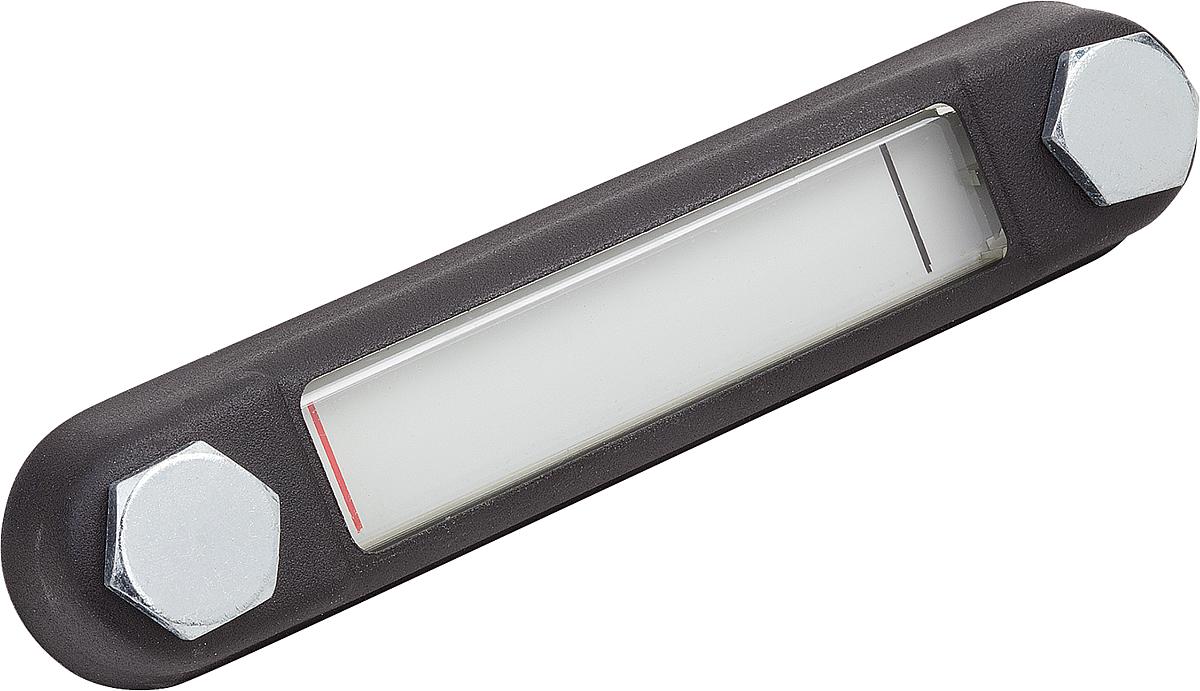

Kipp K0444.107612 ÖLSTANDSANZEIGER, D1=M12, L=76, FORM A
Anzahl Befestigungsschrauben:
2
B:
31
D1:
M12
Form:
A
Gewicht ca. kg:
0,150
H:
24,5
H1:
20
L:
107
L1:
76
L2:
39
L3:
37
| Anzahl | Preis* |
|---|---|
| Bis 49 |
12,63 €
|
| Bis 99 |
12,25 €
|
| Bis 249 |
12,00 €
|
| Bis 499 |
11,37 €
|
| Bis 999 |
10,74 €
|
| Ab 1000 |
10,10 €
|
Produktnummer:
10069354
K0444_A Ölstandsanzeiger Form A
Beschreibung
Werkstoff, Ausführung:
Gehäuse Stahl, schwarz lackiert.
Schauglas Thermoplast Polyamid, glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium, weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter Stahl verzinkt.
Hinweis:

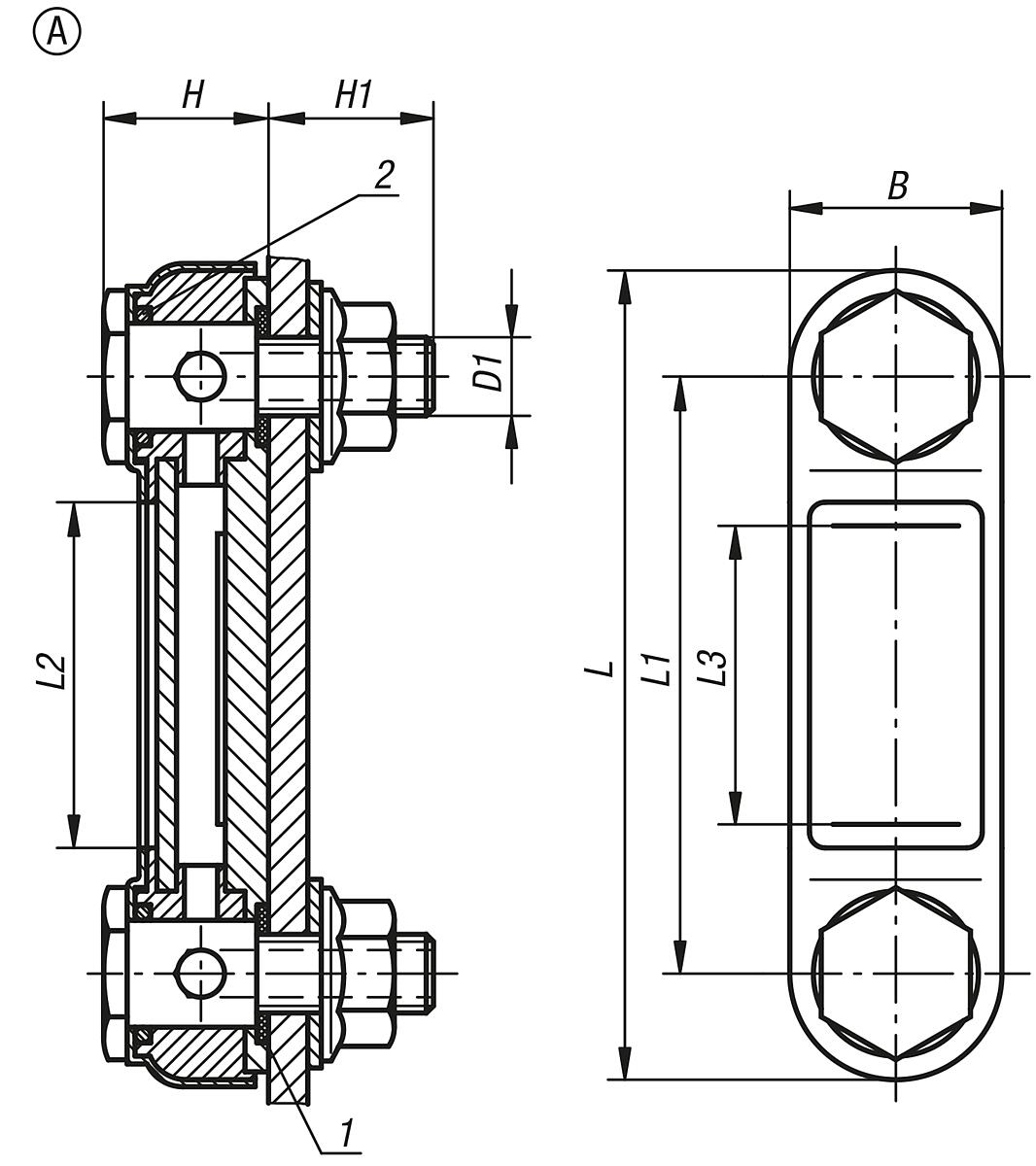

Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Die Ölstandsanzeiger sind für Tanks die ohne Druck arbeiten geeignet.
Maximale Betriebstemperatur: 100 °C.
Gehäuse Stahl, schwarz lackiert.
Schauglas Thermoplast Polyamid, glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium, weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter Stahl verzinkt.
Hinweis:
Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Die Ölstandsanzeiger sind für Tanks die ohne Druck arbeiten geeignet.
Maximale Betriebstemperatur: 100 °C.
Eigenschaften
| Anzahl Befestigungsschrauben: | 2 |
|---|---|
| B: | 31 |
| D1: | M12 |
| Form: | A |
| Gewicht ca. kg: | 0,150 |
| H: | 24,5 |
| H1: | 20 |
| L: | 107 |
| L1: | 76 |
| L2: | 39 |
| L3: | 37 |
Dokumente
1
| Variante | Form | B | L | L1 | H1 | H | D1 | Gewicht ca. kg | L3 | Anzahl Befestigungsschrauben | L2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069353 (K0444.107610) |
A | 31 | 107 | 76 | 20 | 24,5 | M10 | 0,150 | 37 | 2 | 39 | ab 12,63 € |
|
10069354 (K0444.107612) |
A | 31 | 107 | 76 | 20 | 24,5 | M12 | 0,150 | 37 | 2 | 39 | ab 12,63 € |
|
10069355 (K0444.112710) |
A | 31 | 156 | 127 | 20 | 24,5 | M10 | 0,180 | 80 | 2 | 90 | ab 16,81 € |
|
10069356 (K0444.112712) |
A | 31 | 156 | 127 | 20 | 24,5 | M12 | 0,180 | 80 | 2 | 90 | ab 16,81 € |
|
10069357 (K0444.125412) |
A | 34 | 280 | 254 | 17 | 33 | M12 | 0,240 | 178 | 2 | 200 | ab 33,70 € |
