Produktnummer:
10091248
Herstellernummer:
K0477.550
Hersteller:
Kipp

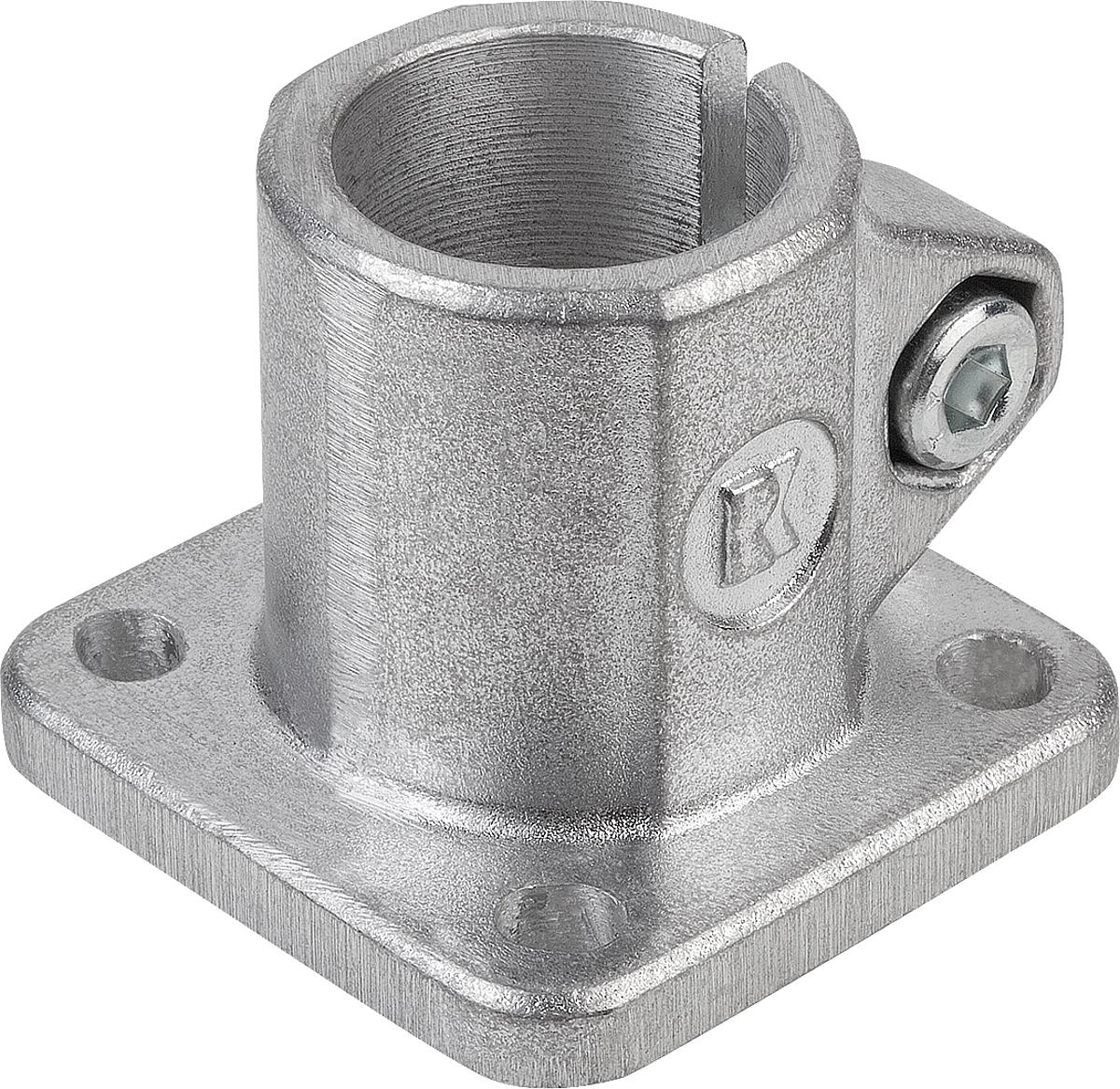

Kipp K0477.550 FUSSKLEMMSTÜCK ALUMINIUMGUSS, FORM B, A=50,2
A:
50,2
B:
10,5*
C:
70
D:
66
E:
85
G:
105
Gewicht ca. kg:
0,600
H:
74
K:
74
L:
85
M:
105
N:
14
O:
80
P:
45
R:
49,5
S:
M10x35
U:
80
| Anzahl | Preis* |
|---|---|
| Bis 99 |
23,11 €
|
| Bis 249 |
22,42 €
|
| Bis 499 |
21,95 €
|
| Bis 999 |
20,80 €
|
| Ab 1000 |
19,64 €
|
Produktnummer:
10091248
K0477 Fußklemmstücke, Aluminium
Beschreibung
Werkstoff, Ausführung:
Aluminiumguss, gleitgeschliffen.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl verzinkt.
Bestellbeispiel:
K0477.518
Hinweis:
* Langloch.
Auf Anfrage:
Klemmhebel zur Befestigung und weitere Durchmesser.
Zubehör:
- Rund- und Vierkantrohre K0493
Aluminiumguss, gleitgeschliffen.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl verzinkt.
Bestellbeispiel:
K0477.518
Hinweis:
* Langloch.
Auf Anfrage:
Klemmhebel zur Befestigung und weitere Durchmesser.
Zubehör:
- Rund- und Vierkantrohre K0493
Eigenschaften
| A: | 50,2 |
|---|---|
| B: | 10,5* |
| C: | 70 |
| D: | 66 |
| E: | 85 |
| G: | 105 |
| Gewicht ca. kg: | 0,600 |
| H: | 74 |
| K: | 74 |
| L: | 85 |
| M: | 105 |
| N: | 14 |
| O: | 80 |
| P: | 45 |
| R: | 49,5 |
| S: | M10x35 |
| U: | 80 |
Dokumente
1
| Variante | H | D | R | Gewicht ca. kg | L | N | B | A | P | S | K | C | E | G | M | O | U | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10091239 (K0477.512) |
30 | 26 | 21 | 0,064 | 37 | 5 | 5,5 | 12,1 | 23 | M6x20 | 30 | 29,5 | 37,5 | 42 | 42 | - | - | ab 12,56 € |
|
10091240 (K0477.514) |
30 | 26 | 21 | 0,059 | 37 | 5 | 5,5 | 14,1 | 22 | M6x20 | 30 | 29,5 | 37,5 | 42 | 42 | - | - | ab 12,56 € |
|
10091241 (K0477.515) |
30 | 26 | 21 | 0,057 | 37 | 5 | 5,5 | 15,1 | 22 | M6x20 | 30 | 29,5 | 37,5 | 42 | 42 | - | - | ab 12,56 € |
|
10091242 (K0477.516) |
30 | 26 | 21 | 0,057 | 37 | 5 | 5,5 | 16,1 | 22 | M6x20 | 30 | 29,5 | 37,5 | 42 | 42 | - | - | ab 12,56 € |
|
10091243 (K0477.518) |
30 | 26 | 21 | 0,052 | 37 | 5 | 5,5 | 18,1 | 22 | M6x20 | 30 | 29,5 | 37,5 | 42 | 42 | - | - | ab 12,56 € |
|
10091244 (K0477.520) |
40 | 40 | 29 | 0,193 | 50 | 8 | 6,5* | 20,1 | 33 | M8x25 | 45 | 42,5 | 53 | 60 | 60 | 42 | 42 | ab 13,41 € |
|
10091245 (K0477.525) |
40 | 40 | 29 | 0,164 | 50 | 8 | 6,5* | 25,1 | 33 | M8x25 | 45 | 42,5 | 53 | 60 | 60 | 42 | 42 | ab 13,41 € |
|
10091246 (K0477.530) |
40 | 40 | 29 | 0,137 | 50 | 8 | 6,5* | 30,1 | 33 | M8x25 | 45 | 42,5 | 53 | 60 | 60 | 42 | 42 | ab 13,41 € |
|
10091247 (K0477.540) |
60 | 56 | 40 | 0,387 | 70 | 10 | 8,5* | 40,17 | 40 | M10x30 | 60 | 60 | 74 | 90 | 90 | 64 | 64 | ab 22,61 € |
|
10091248 (K0477.550) |
74 | 66 | 49,5 | 0,600 | 85 | 14 | 10,5* | 50,2 | 45 | M10x35 | 74 | 70 | 85 | 105 | 105 | 80 | 80 | ab 23,11 € |
