Produktnummer:
10139916
Herstellernummer:
K0500.116030
Hersteller:
Kipp
Kipp K0500.116030 FORMSPANNER FÜR SELBSTEINBAU MIT SPANNZANGE FÜR AUSSENSPANNUNG
Ausführung:
Außenspannung
Einfrästiefe min. / max.:
1/20
Spannbereich min. max.:
Ø 25 - Ø 140
Werkstückgewicht max. (Kg):
25
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
1.700,00 €*
|
| Bis 249 |
1.649,00 €*
|
| Bis 499 |
1.615,00 €*
|
| Bis 999 |
1.564,00 €*
|
| Ab 1000 |
1.530,00 €*
|
Produktnummer:
10139916

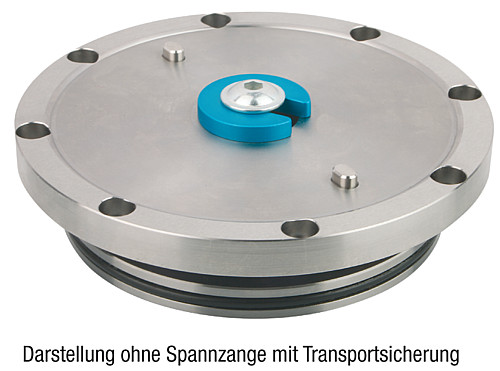

K0500 Formspanner für Selbsteinbau
Beschreibung
Werkstoff, Ausführung:
Flanschplatte und Kolben Stahl, rostbeständig, blank.
Dichtungen NBR.
Schrauben DIN EN ISO 4762 Festigkeitsklasse 8.8, verzinkt.
Spannzange Aluminium, rot oder farblos eloxiert.
Bestellbeispiel:
K0500.116030
Hinweis:
Der Formspanner eignet sich zum Einbau in eigene Vorrichtungen und Spannsysteme. Die Flanschplatte kann Spannzangen für die Außenspannung sowie Spannzangen für die Innenspannung aufnehmen. In die Spannzange wird die Kontur des zu spannenden Werkstücks eingebracht. Es sind Freiformflächen und asymmetrische Konturen möglich.
Das integrierte Federpaket erzeugt eine Spannkraft von 5,8 kN. Durch ein Nachspannen mit Druckluft kann die Spannkraft auf bis zu 43,5 kN erhöht werden. Das Lösen des Spanners erfolgt durch Einleiten von Druckluft auf die untere Kolbenfläche. Dabei wird der Kolben nach oben gedrückt und löst so den Spannvorgang der Spannzange.
Spannbereich 0,2 mm.
Wiederholgenauigkeit < 0,01 mm.

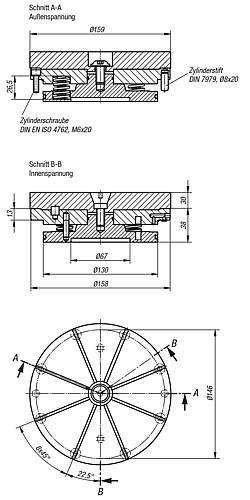

Einbaumaße auf Anfrage.
Zubehör:
Spannzange für Außen- oder Innenspannung K0502
Flanschplatte und Kolben Stahl, rostbeständig, blank.
Dichtungen NBR.
Schrauben DIN EN ISO 4762 Festigkeitsklasse 8.8, verzinkt.
Spannzange Aluminium, rot oder farblos eloxiert.
Bestellbeispiel:
K0500.116030
Hinweis:
Der Formspanner eignet sich zum Einbau in eigene Vorrichtungen und Spannsysteme. Die Flanschplatte kann Spannzangen für die Außenspannung sowie Spannzangen für die Innenspannung aufnehmen. In die Spannzange wird die Kontur des zu spannenden Werkstücks eingebracht. Es sind Freiformflächen und asymmetrische Konturen möglich.
Das integrierte Federpaket erzeugt eine Spannkraft von 5,8 kN. Durch ein Nachspannen mit Druckluft kann die Spannkraft auf bis zu 43,5 kN erhöht werden. Das Lösen des Spanners erfolgt durch Einleiten von Druckluft auf die untere Kolbenfläche. Dabei wird der Kolben nach oben gedrückt und löst so den Spannvorgang der Spannzange.
Spannbereich 0,2 mm.
Wiederholgenauigkeit < 0,01 mm.
Einbaumaße auf Anfrage.
Zubehör:
Spannzange für Außen- oder Innenspannung K0502
Eigenschaften
| Ausführung: | Außenspannung |
|---|---|
| Einfrästiefe min. / max.: | 1/20 |
| Spannbereich min. max.: | Ø 25 - Ø 140 |
| Werkstückgewicht max. (Kg): | 25 |
Dokumente
1
| Variante | Ausführung | Spannbereich min. max. | Einfrästiefe min. / max. | Werkstückgewicht max. (Kg) | Preis |
|---|---|---|---|---|---|
|
10139916 (K0500.116030) |
Außenspannung | Ø 25 - Ø 140 | 1/20 | 25 | ab 1.700,00 € |
|
10139917 (K0500.216030) |
Innenspannung | Ø 25 - Ø 140 | 1/20 | 25 | ab 1.719,00 € |
