Produktnummer:
10139918
Herstellernummer:
K0501.11603050
Hersteller:
Kipp
Kipp K0501.11603050 FORMSPANNER FÜR RASTERPLATTEN MIT SPANNZANGE FÜR AUSSENSPANNUNG
Ausführung:
Außenspannung
Einfrästiefe min. / max.:
1 / 20
Spannbereich min. max.:
Ø 25 - Ø 140
Werkstückgewicht max. (Kg):
25
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
2.580,00 €*
|
| Bis 249 |
2.502,60 €*
|
| Bis 499 |
2.451,00 €*
|
| Bis 999 |
2.373,60 €*
|
| Ab 1000 |
2.322,00 €*
|
Produktnummer:
10139918
K0501 Formspanner für Rasterplatten
Beschreibung
Werkstoff, Ausführung:
Flanschplatte, Kolben und Grundkörper Stahl, rostbeständig, blank.
Dichtungen NBR.
Schrauben DIN EN ISO 4762 Festigkeitsklasse 8.8, verzinkt.
Spannzange Aluminium, rot oder farblos eloxiert.
Bestellbeispiel:
K0501.11603050
Hinweis:

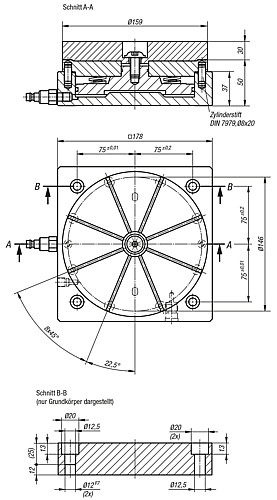

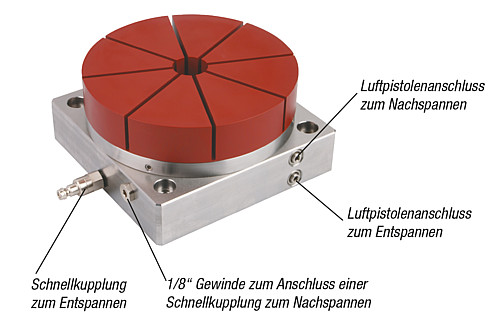

Formspanner mit Grundplatte zur Montage auf Rasterplatten mit Rastermaß 50 mm. Die Flanschplatte kann Spannzangen für die Außenspannung sowie Spannzangen für die Innenspannung aufnehmen. In die Spannzange wird die Kontur des zu spannenden Werkstücks eingebracht. Es sind Freiformflächen und asymmetrische Konturen möglich.
Das integrierte Federpaket erzeugt eine Spannkraft von 5,8 kN. Durch ein Nachspannen mit Druckluft kann die Spannkraft auf bis zu 43,5 kN erhöht werden. Das Lösen des Spanners erfolgt durch Einleiten von Druckluft auf die untere Kolbenfläche. Dabei wird der Kolben nach oben gedrückt und löst so den Spannvorgang der Spannzange.
Spannbereich 0,2 mm.
Wiederholgenauigkeit < 0,01 mm.
Zubehör:
Spannzange für Außen- oder Innenspannung K0502
Flanschplatte, Kolben und Grundkörper Stahl, rostbeständig, blank.
Dichtungen NBR.
Schrauben DIN EN ISO 4762 Festigkeitsklasse 8.8, verzinkt.
Spannzange Aluminium, rot oder farblos eloxiert.
Bestellbeispiel:
K0501.11603050
Hinweis:
Formspanner mit Grundplatte zur Montage auf Rasterplatten mit Rastermaß 50 mm. Die Flanschplatte kann Spannzangen für die Außenspannung sowie Spannzangen für die Innenspannung aufnehmen. In die Spannzange wird die Kontur des zu spannenden Werkstücks eingebracht. Es sind Freiformflächen und asymmetrische Konturen möglich.
Das integrierte Federpaket erzeugt eine Spannkraft von 5,8 kN. Durch ein Nachspannen mit Druckluft kann die Spannkraft auf bis zu 43,5 kN erhöht werden. Das Lösen des Spanners erfolgt durch Einleiten von Druckluft auf die untere Kolbenfläche. Dabei wird der Kolben nach oben gedrückt und löst so den Spannvorgang der Spannzange.
Spannbereich 0,2 mm.
Wiederholgenauigkeit < 0,01 mm.
Zubehör:
Spannzange für Außen- oder Innenspannung K0502
Eigenschaften
| Ausführung: | Außenspannung |
|---|---|
| Einfrästiefe min. / max.: | 1 / 20 |
| Spannbereich min. max.: | Ø 25 - Ø 140 |
| Werkstückgewicht max. (Kg): | 25 |
Dokumente
1
| Variante | Ausführung | Spannbereich min. max. | Werkstückgewicht max. (Kg) | Einfrästiefe min. / max. | Preis |
|---|---|---|---|---|---|
|
10139918 (K0501.11603050) |
Außenspannung | Ø 25 - Ø 140 | 25 | 1 / 20 | ab 2.580,00 € |
|
10139919 (K0501.21603050) |
Innenspannung | Ø 25 - Ø 140 | 25 | 1 / 20 | ab 2.621,00 € |
