Produktnummer:
10076194
Herstellernummer:
K0631.15308
Hersteller:
Kipp

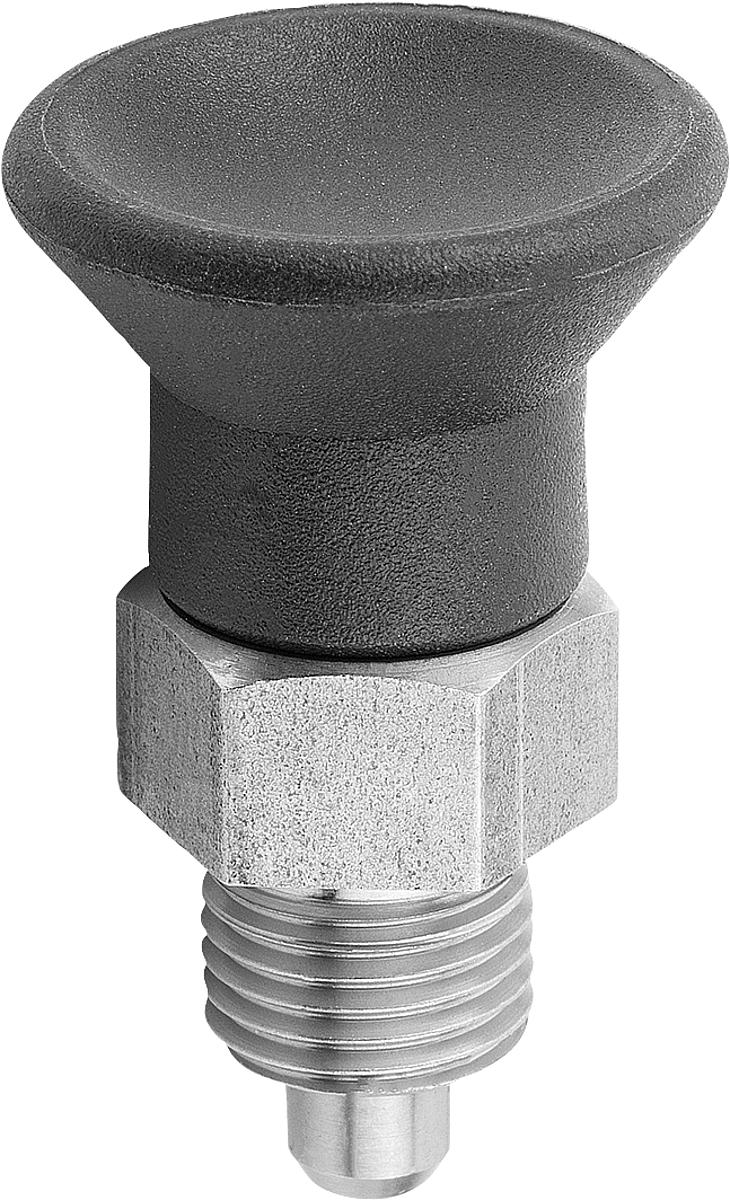

Kipp K0631.15308 ARRETIERBOLZEN GR.3 D1=M16X1,5, D=8,FORM:A OHNE RASTNUT OHNE KONTERMUTTER,KURZE AUSFÜHRUNG, EDELSTAHL UNGEHÄRTET,KNOPF SCHWARZGRAU RAL 7021
Ausführung:
Edelstahl, Arretierstift nicht gehärtet
D:
8
D1:
M16x1,5
D2:
33
Form:
A
L:
54
| Anzahl | Preis* |
|---|---|
| Bis 24 |
16,73 €
|
| Bis 49 |
15,89 €
|
| Bis 99 |
15,06 €
|
| Bis 249 |
14,22 €
|
| Bis 499 |
11,71 €
|
| Bis 999 |
10,87 €
|
| Ab 1000 |
10,04 €
|
Produktnummer:
10076194
K0631_A Arretierbolzen, kurze Ausführung Form A
Beschreibung
Werkstoff:
- Stahlausführung, Arretierstift gehärtet:
Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage:
Sonderausführungen.
- Stahlausführung, Arretierstift gehärtet:
Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage:
Sonderausführungen.

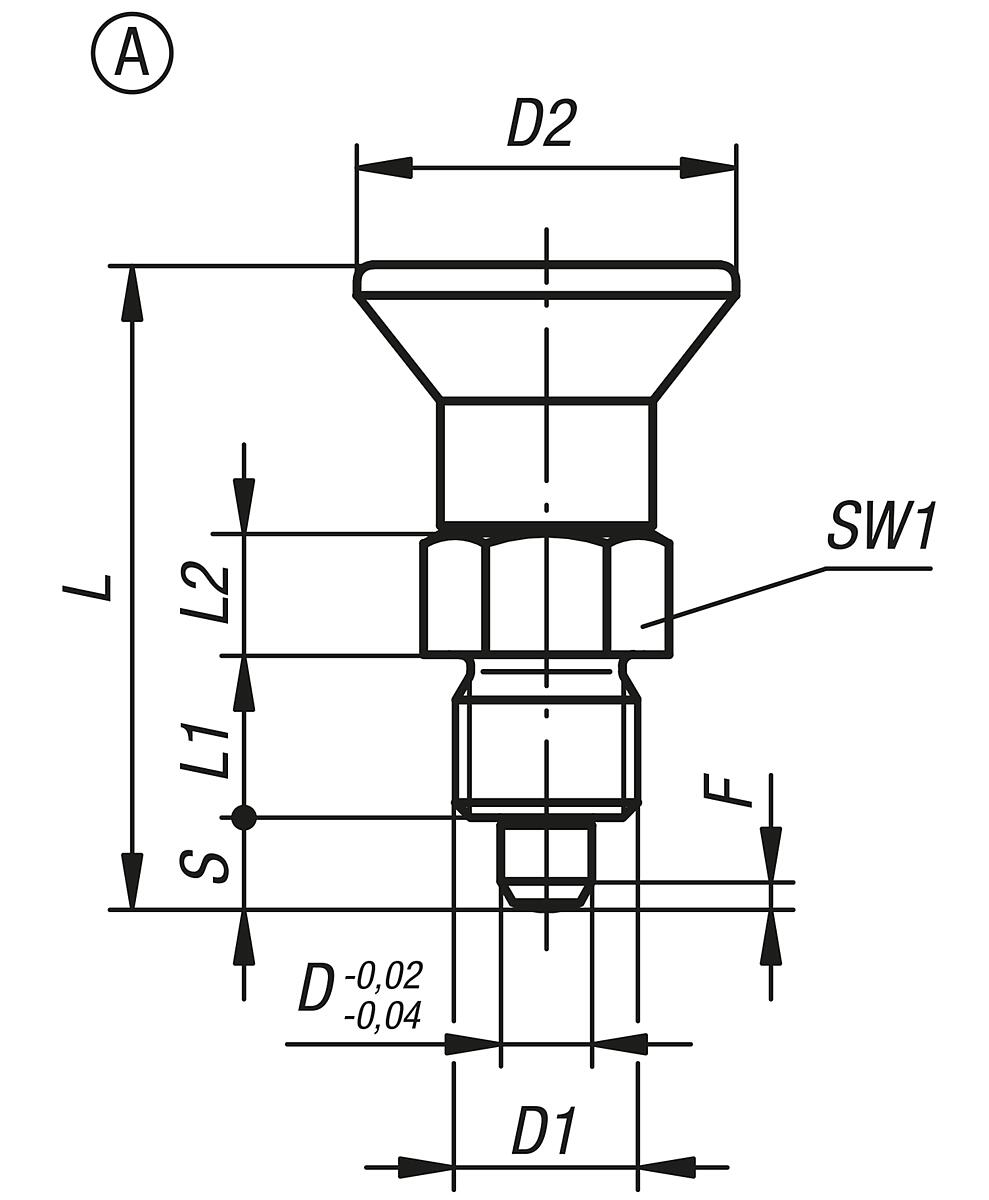

Eigenschaften
| Ausführung: | Edelstahl, Arretierstift nicht gehärtet |
|---|---|
| D: | 8 |
| D1: | M16x1,5 |
| D2: | 33 |
| Federkraft Anfang F1 ca. N: | 14 |
| Federkraft Ende F2 ca. N: | 28 |
| Form: | A |
| F x 30°: | 2,3 |
| H: | 8 |
| L: | 54 |
| L1: | 12 |
| L2: | 10 |
| SW1: | 19 |
Dokumente
1
| Variante | Form | D2 | L | D | Ausführung | D1 | Preis |
|---|---|---|---|---|---|---|---|
|
10076186 (K0631.5105) |
A | 21 | 34,5 | 5 | Stahl, Arretierstift gehärtet | M10x1 | ab 6,71 € |
|
10076185 (K0631.5004) |
A | 18 | 29,5 | 4 | Stahl, Arretierstift gehärtet | M8x1 | ab 7,06 € |
|
10076184 (K0631.5903) |
A | 14 | 25,5 | 3 | Stahl, Arretierstift gehärtet | M6x0,75 | ab 7,40 € |
|
10076187 (K0631.5206) |
A | 25 | 41,7 | 6 | Stahl, Arretierstift gehärtet | M12x1,5 | ab 7,44 € |
|
10076188 (K0631.5308) |
A | 33 | 54 | 8 | Stahl, Arretierstift gehärtet | M16x1,5 | ab 9,37 € |
|
10076192 (K0631.15105) |
A | 21 | 34,5 | 5 | Edelstahl, Arretierstift nicht gehärtet | M10x1 | ab 10,93 € |
|
10076191 (K0631.15004) |
A | 18 | 29,5 | 4 | Edelstahl, Arretierstift nicht gehärtet | M8x1 | ab 11,48 € |
|
10076190 (K0631.15903) |
A | 14 | 25,5 | 3 | Edelstahl, Arretierstift nicht gehärtet | M6x0,75 | ab 12,03 € |
|
10076193 (K0631.15206) |
A | 25 | 41,7 | 6 | Edelstahl, Arretierstift nicht gehärtet | M12x1,5 | ab 13,05 € |
|
10076189 (K0631.5410) |
A | 33 | 61 | 10 | Stahl, Arretierstift gehärtet | M20x1,5 | ab 14,12 € |
|
10076194 (K0631.15308) |
A | 33 | 54 | 8 | Edelstahl, Arretierstift nicht gehärtet | M16x1,5 | ab 16,73 € |
|
10076195 (K0631.15410) |
A | 33 | 61 | 10 | Edelstahl, Arretierstift nicht gehärtet | M20x1,5 | ab 29,06 € |
