Produktnummer:
10085879
Herstellernummer:
K0648.1531106X20
Hersteller:
Kipp

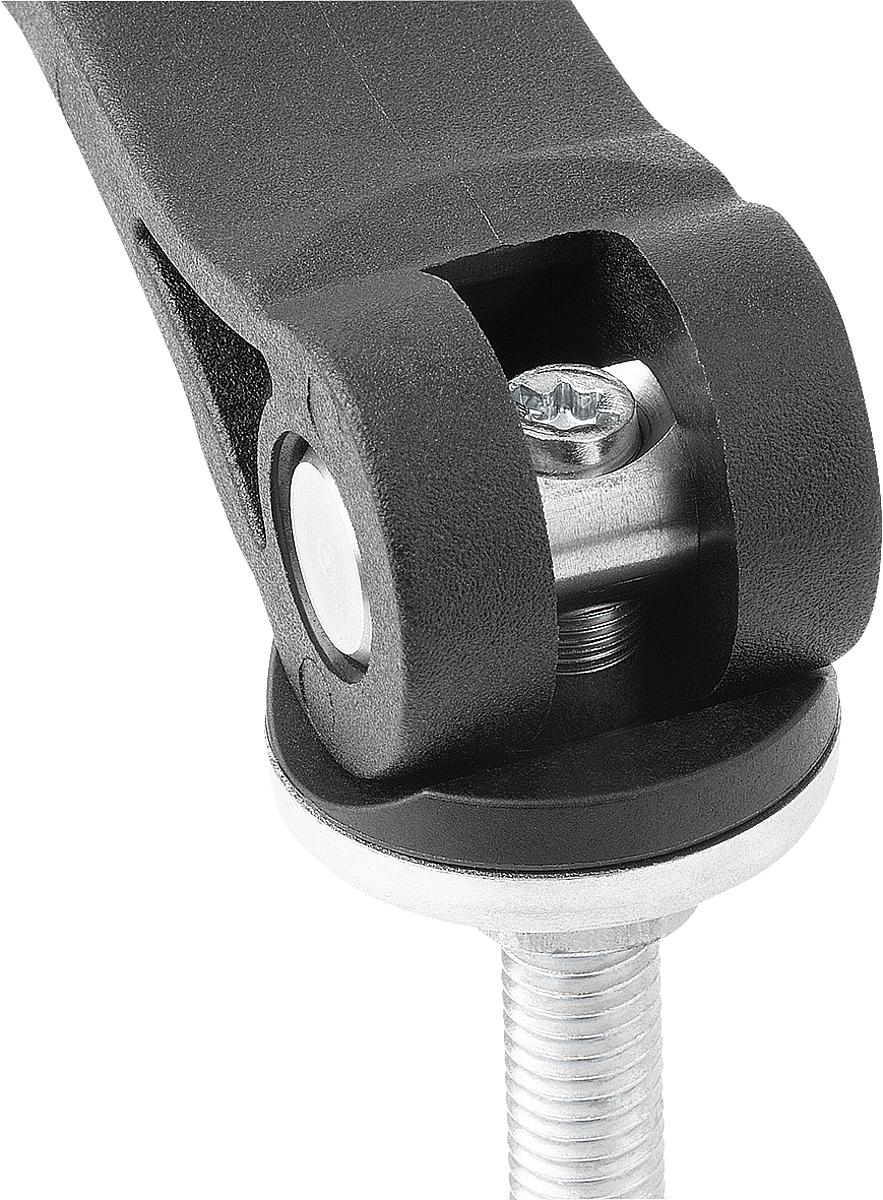

Kipp K0648.1531106X20 EXZENTERHEBEL GR.1 M6X20 EDELSTAHL EINSTELLBAR, MIT KUN
A:
71,5
A1:
79,6
Ausführung:
Edelstahl
Außengewinde D:
M6
B:
22
B1:
16
D1:
18
D2:
9
H:
14
H1:
23,4
Handkraft N:
125
L = Schraubenlänge:
20
Profil-Größe:
1
Spannkraft F kN:
2,5
Taststange:
1,15
| Anzahl | Preis* |
|---|---|
| Bis 24 |
9,69 €
|
| Bis 49 |
9,21 €
|
| Bis 99 |
8,72 €
|
| Bis 249 |
8,24 €
|
| Bis 499 |
6,78 €
|
| Bis 999 |
6,30 €
|
| Ab 1000 |
5,81 €
|
Produktnummer:
10085879
K0648 Exzenterhebel einstellbar mit Kunststoffgriff mit Außengewinde, Stahl oder Edelstahl
Beschreibung
Werkstoff, Ausführung:
Griffhebel und Druckscheibe aus glasfaserverstärktem Kunststoff PA 66, schwarz.
Achsbolzen Edelstahl 1.4305, blank.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8, blau chromatiert oder Edelstahl 1.4305, blank.
Bestellbeispiel:
K0648.121105X20 (Länge mit L angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).
Griffhebel und Druckscheibe aus glasfaserverstärktem Kunststoff PA 66, schwarz.
Achsbolzen Edelstahl 1.4305, blank.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8, blau chromatiert oder Edelstahl 1.4305, blank.
Bestellbeispiel:
K0648.121105X20 (Länge mit L angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).

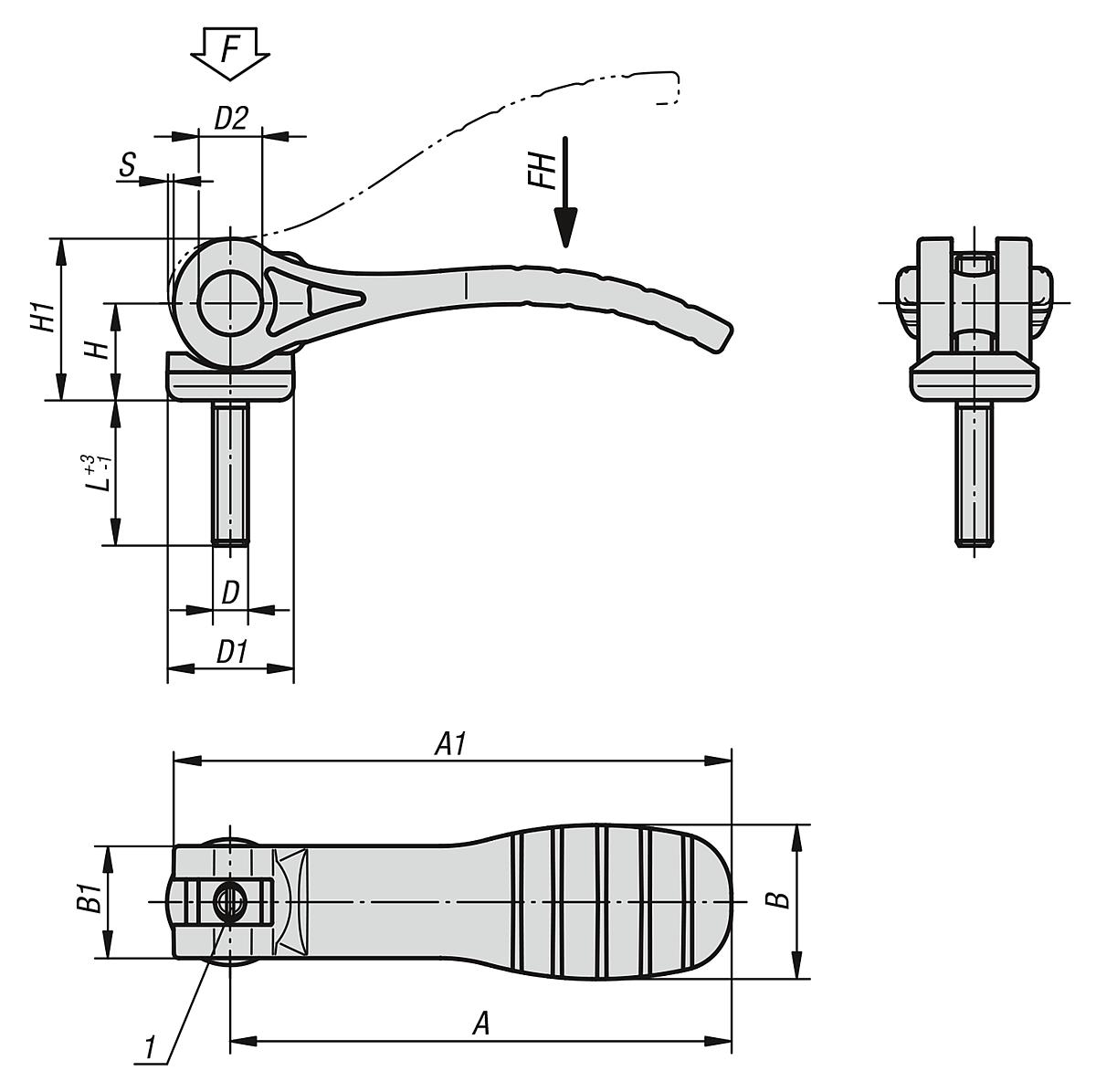

Eigenschaften
| A: | 71,5 |
|---|---|
| A1: | 79,6 |
| Ausführung: | Edelstahl |
| Außengewinde D: | M6 |
| B: | 22 |
| B1: | 16 |
| D1: | 18 |
| D2: | 9 |
| H: | 14 |
| H1: | 23,4 |
| Handkraft N: | 125 |
| L = Schraubenlänge: | 20 |
| Profil-Größe: | 1 |
| Spannkraft F kN: | 2,5 |
| Taststange: | 1,15 |
Dokumente
1
| Variante | A | A1 | Ausführung | Außengewinde D | B | B1 | D1 | D2 | H | H1 | Handkraft N | L = Schraubenlänge | Profil-Größe | Spannkraft F kN | Taststange | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10085859 (K0648.1521105X20) |
71,5 | 79,6 | Stahl | M5 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 20 | 1 | 2,5 | 1,15 | ab 6,46 € |
|
10085860 (K0648.1521105X30) |
71,5 | 79,6 | Stahl | M5 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 30 | 1 | 2,5 | 1,15 | ab 6,46 € |
|
10085863 (K0648.1521106X20) |
71,5 | 79,6 | Stahl | M6 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 20 | 1 | 2,5 | 1,15 | ab 6,46 € |
|
10085864 (K0648.1521106X30) |
71,5 | 79,6 | Stahl | M6 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 30 | 1 | 2,5 | 1,15 | ab 6,46 € |
|
10085861 (K0648.1521105X40) |
71,5 | 79,6 | Stahl | M5 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 40 | 1 | 2,5 | 1,15 | ab 6,90 € |
|
10085862 (K0648.1521105X50) |
71,5 | 79,6 | Stahl | M5 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 50 | 1 | 2,5 | 1,15 | ab 6,90 € |
|
10085865 (K0648.1521106X40) |
71,5 | 79,6 | Stahl | M6 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 40 | 1 | 2,5 | 1,15 | ab 6,90 € |
|
10085866 (K0648.1521106X50) |
71,5 | 79,6 | Stahl | M6 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 50 | 1 | 2,5 | 1,15 | ab 6,90 € |
|
10085867 (K0648.2521108X25) |
99,9 | 110 | Stahl | M8 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 25 | 2 | 5 | 1,5 | ab 7,58 € |
|
10085868 (K0648.2521108X30) |
99,9 | 110 | Stahl | M8 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 30 | 2 | 5 | 1,5 | ab 7,58 € |
|
10085871 (K0648.2521110X25) |
99,9 | 110 | Stahl | M10 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 25 | 2 | 5 | 1,5 | ab 7,58 € |
|
10085872 (K0648.2521110X30) |
99,9 | 110 | Stahl | M10 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 30 | 2 | 5 | 1,5 | ab 7,58 € |
|
10085869 (K0648.2521108X40) |
99,9 | 110 | Stahl | M8 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 40 | 2 | 5 | 1,5 | ab 7,89 € |
|
10085870 (K0648.2521108X50) |
99,9 | 110 | Stahl | M8 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 50 | 2 | 5 | 1,5 | ab 7,89 € |
|
10085873 (K0648.2521110X40) |
99,9 | 110 | Stahl | M10 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 40 | 2 | 5 | 1,5 | ab 7,89 € |
|
10085874 (K0648.2521110X50) |
99,9 | 110 | Stahl | M10 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 50 | 2 | 5 | 1,5 | ab 7,89 € |
|
10085875 (K0648.1531105X20) |
71,5 | 79,6 | Edelstahl | M5 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 20 | 1 | 2,5 | 1,15 | ab 9,69 € |
|
10085876 (K0648.1531105X30) |
71,5 | 79,6 | Edelstahl | M5 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 30 | 1 | 2,5 | 1,15 | ab 9,69 € |
|
10085879 (K0648.1531106X20) |
71,5 | 79,6 | Edelstahl | M6 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 20 | 1 | 2,5 | 1,15 | ab 9,69 € |
|
10085880 (K0648.1531106X30) |
71,5 | 79,6 | Edelstahl | M6 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 30 | 1 | 2,5 | 1,15 | ab 9,69 € |
|
10085877 (K0648.1531105X40) |
71,5 | 79,6 | Edelstahl | M5 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 40 | 1 | 2,5 | 1,15 | ab 10,38 € |
|
10085878 (K0648.1531105X50) |
71,5 | 79,6 | Edelstahl | M5 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 50 | 1 | 2,5 | 1,15 | ab 10,38 € |
|
10085881 (K0648.1531106X40) |
71,5 | 79,6 | Edelstahl | M6 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 40 | 1 | 2,5 | 1,15 | ab 10,38 € |
|
10085882 (K0648.1531106X50) |
71,5 | 79,6 | Edelstahl | M6 | 22 | 16 | 18 | 9 | 14 | 23,4 | 125 | 50 | 1 | 2,5 | 1,15 | ab 10,38 € |
|
10085883 (K0648.2531108X25) |
99,9 | 110 | Edelstahl | M8 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 25 | 2 | 5 | 1,5 | ab 11,36 € |
|
10085884 (K0648.2531108X30) |
99,9 | 110 | Edelstahl | M8 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 30 | 2 | 5 | 1,5 | ab 11,36 € |
|
10085887 (K0648.2531110X25) |
99,9 | 110 | Edelstahl | M10 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 25 | 2 | 5 | 1,5 | ab 11,36 € |
|
10085888 (K0648.2531110X30) |
99,9 | 110 | Edelstahl | M10 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 30 | 2 | 5 | 1,5 | ab 11,36 € |
|
10085885 (K0648.2531108X40) |
99,9 | 110 | Edelstahl | M8 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 40 | 2 | 5 | 1,5 | ab 12,16 € |
|
10085886 (K0648.2531108X50) |
99,9 | 110 | Edelstahl | M8 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 50 | 2 | 5 | 1,5 | ab 12,16 € |
|
10085889 (K0648.2531110X40) |
99,9 | 110 | Edelstahl | M10 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 40 | 2 | 5 | 1,5 | ab 12,16 € |
|
10085890 (K0648.2531110X50) |
99,9 | 110 | Edelstahl | M10 | 33 | 24 | 27 | 11 | 16,2 | 27,7 | 170 | 50 | 2 | 5 | 1,5 | ab 12,16 € |
