Produktnummer:
10095869
Herstellernummer:
K0703.16
Hersteller:
Kipp

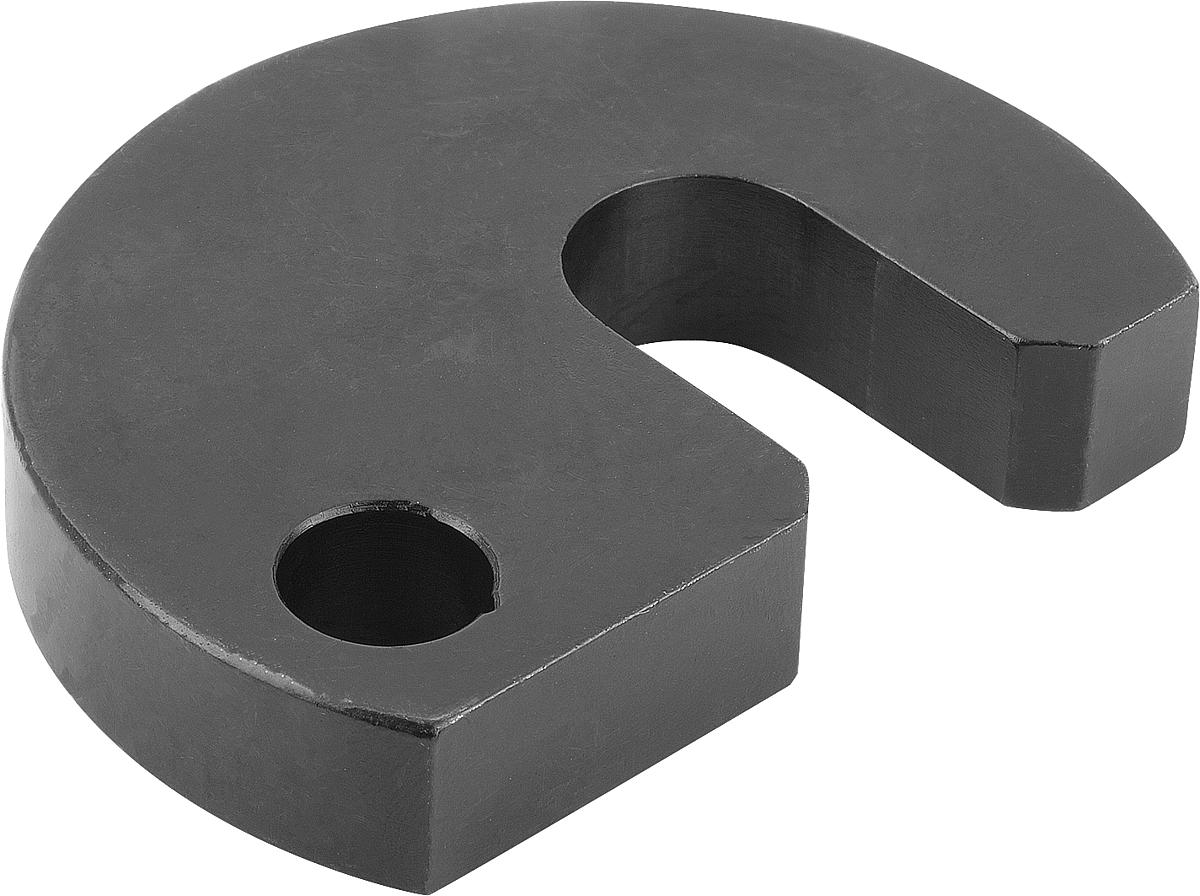

Kipp K0703.16 SCHWENKSCHEIBE DIN 6371, D3=16
B:
17,5
D1:
68
D2:
11
D3:
16
F:
3
Gewicht ca. kg:
0,210
L1:
33,6
L2:
25
L3:
50
L4:
33
S:
11,8
| Anzahl | Preis* |
|---|---|
| Bis 99 |
26,56 €
|
| Bis 249 |
25,76 €
|
| Bis 499 |
25,23 €
|
| Bis 999 |
23,90 €
|
| Ab 1000 |
22,58 €
|
Produktnummer:
10095869

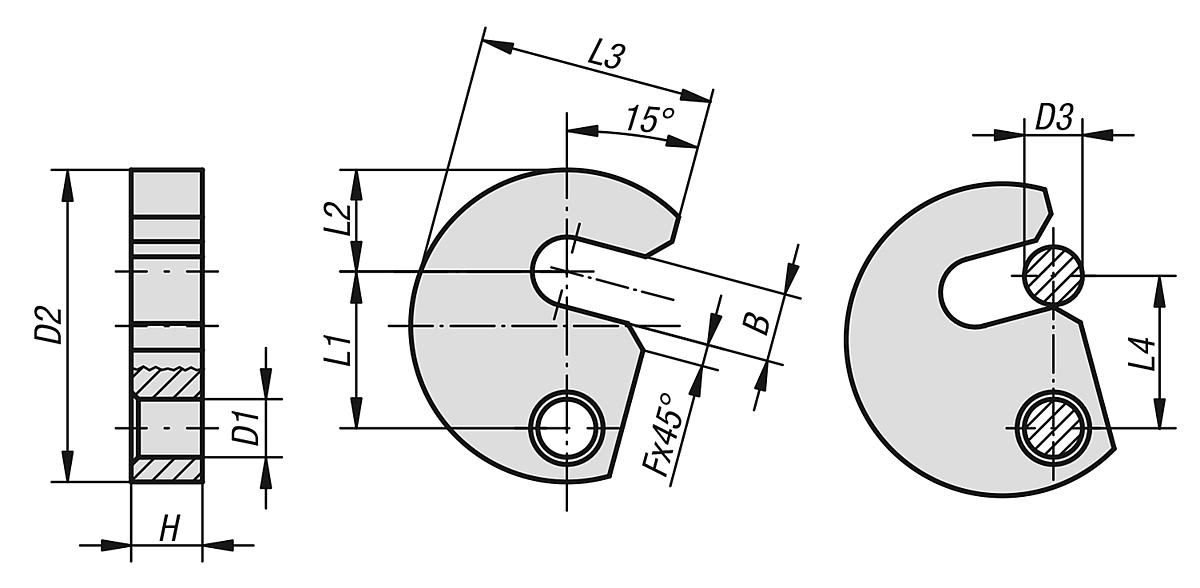

DIN 6371 Schwenkscheiben für Vorrichtungen
Beschreibung
DIN 6371 K0703.14 ist nicht auf dem amtlichen Normblatt vorgesehen. Passende Flachkopfschrauben siehe K0704.
Werkstoff: Vergütungsstahl 1.0503.
Ausführung: nitriert und brüniert.
Werkstoff: Vergütungsstahl 1.0503.
Ausführung: nitriert und brüniert.
Eigenschaften
| B: | 17,5 |
|---|---|
| D1: | 68 |
| D2: | 11 |
| D3: | 16 |
| F: | 3 |
| Gewicht ca. kg: | 0,210 |
| L1: | 33,6 |
| L2: | 25 |
| L3: | 50 |
| L4: | 33 |
| S: | 11,8 |
Dokumente
1
| Variante | B | D1 | D2 | D3 | F | Gewicht ca. kg | L1 | L2 | L3 | L4 | S | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10095864 (K0703.06) |
7,5 | 38 | 9 | 6 | 3 | 0,061 | 19,6 | 11 | 29 | 19 | 9,8 | ab 15,92 € |
|
10095865 (K0703.08) |
9,5 | 43 | 9 | 8 | 3 | 0,076 | 21,6 | 14 | 32,5 | 21 | 9,8 | ab 16,71 € |
|
10095866 (K0703.10) |
11,5 | 48 | 9 | 10 | 3 | 0,090 | 23,6 | 17 | 36,5 | 23 | 9,8 | ab 18,73 € |
|
10095867 (K0703.12) |
13,5 | 61 | 11 | 12 | 3 | 0,180 | 29,6 | 22 | 45 | 29 | 11,8 | ab 23,41 € |
|
10095868 (K0703.14) |
15,5 | 65 | 11 | 14 | 3 | 0,200 | 31,6 | 23 | 49 | 31 | 11,8 | ab 25,14 € |
|
10095869 (K0703.16) |
17,5 | 68 | 11 | 16 | 3 | 0,210 | 33,6 | 25 | 50 | 33 | 11,8 | ab 26,56 € |
|
10095870 (K0703.20) |
21,5 | 74 | 11 | 20 | 4 | 0,230 | 36,6 | 28 | 55 | 36 | 11,8 | ab 33,85 € |
