Produktnummer:
10078394
Herstellernummer:
K0711.06
Hersteller:
Kipp

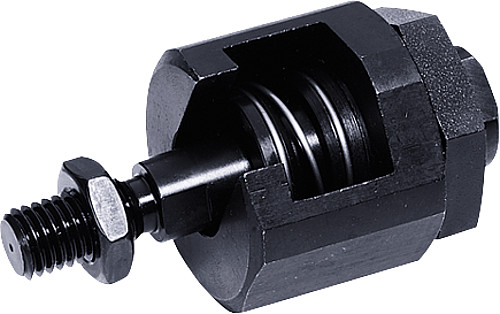

Kipp K0711.06 SCHNELLSTECKKUPPLUNG MIT, WINKEL U. RADIALVERSATZAUSGLEICH
D:
M6
D1:
24,5
| Anzahl | Preis* |
|---|---|
| Bis 99 |
51,64 €
|
| Bis 249 |
50,09 €
|
| Bis 499 |
49,06 €
|
| Bis 999 |
47,51 €
|
| Ab 1000 |
46,48 €
|
Produktnummer:
10078394
K0711 Schnellsteckkupplungen mit Winkel und Radialversatzausgleich
Beschreibung
Werkstoff, Ausführung:
Kupplungsteil Vergütungsstahl nitriert, schwarz.
Klaue und Pfanne Stahl, vergütet und phosphatiert.
Mutter Vergütungsstahl, phosphatiert.
Kontermutter (EN 24035) Stahl, Güte 8.8, schwarz.
Feder Edelstahl.
Bestellbeispiel:
K0711.12
Hinweis:
Axial spielfrei einstellbare Schnellsteckkupplungen mit Winkel- und Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. bei nicht ausgerichteten Linearbewegungen. Kompakte Bauweise ohne lose Bauteile. Die Montage bzw. Demontage erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
Kupplungsteil Vergütungsstahl nitriert, schwarz.
Klaue und Pfanne Stahl, vergütet und phosphatiert.
Mutter Vergütungsstahl, phosphatiert.
Kontermutter (EN 24035) Stahl, Güte 8.8, schwarz.
Feder Edelstahl.
Bestellbeispiel:
K0711.12
Hinweis:
Axial spielfrei einstellbare Schnellsteckkupplungen mit Winkel- und Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. bei nicht ausgerichteten Linearbewegungen. Kompakte Bauweise ohne lose Bauteile. Die Montage bzw. Demontage erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.

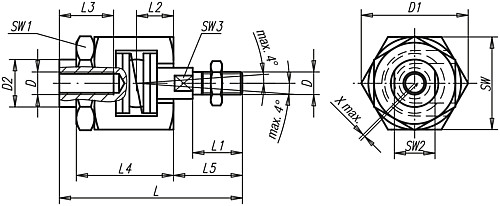

Eigenschaften
| D: | M6 |
|---|---|
| D1: | 24,5 |
| D2: | 9,6 |
| Gewicht ca. kg: | 0,075 |
| L1: | 14 |
| L2: | 9,5 |
| L3 min.: | 13 |
| L4: | 29 |
| L5: | 18,5 |
| Radialversatzausgleich x max.: | 0,6 |
| SW: | 22 |
| SW1: | 19 |
| SW2: | 8 |
| SW3: | 5 |
| Zulässige Zug und Druckbelastung max. kN: | 2,5 |
| ~L: | 52 |
Dokumente
1
| Variante | D | D1 | Preis |
|---|---|---|---|
|
10078394 (K0711.06) |
M6 | 24,5 | ab 51,64 € |
|
10078395 (K0711.08) |
M8 | 30 | ab 55,90 € |
|
10078396 (K0711.10) |
M10 | 44 | ab 75,35 € |
|
10078397 (K0711.101) |
M10x1,25 | 44 | ab 75,35 € |
|
10078398 (K0711.12) |
M12 | 44 | ab 76,16 € |
|
10078399 (K0711.121) |
M12x1,25 | 44 | ab 76,16 € |
|
10078400 (K0711.16) |
M16 | 60 | ab 106,77 € |
|
10078401 (K0711.161) |
M16x1,5 | 60 | ab 106,77 € |
|
10078402 (K0711.20) |
M20 | 60 | ab 107,61 € |
|
10078403 (K0711.201) |
M20x1,5 | 60 | ab 107,61 € |
