Produktnummer:
10078507
Herstellernummer:
K0716.06
Hersteller:
Kipp

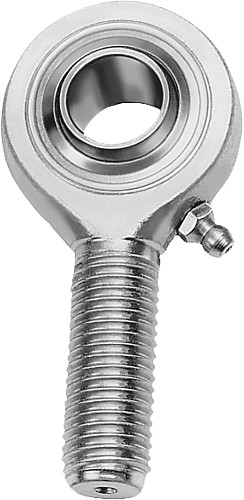

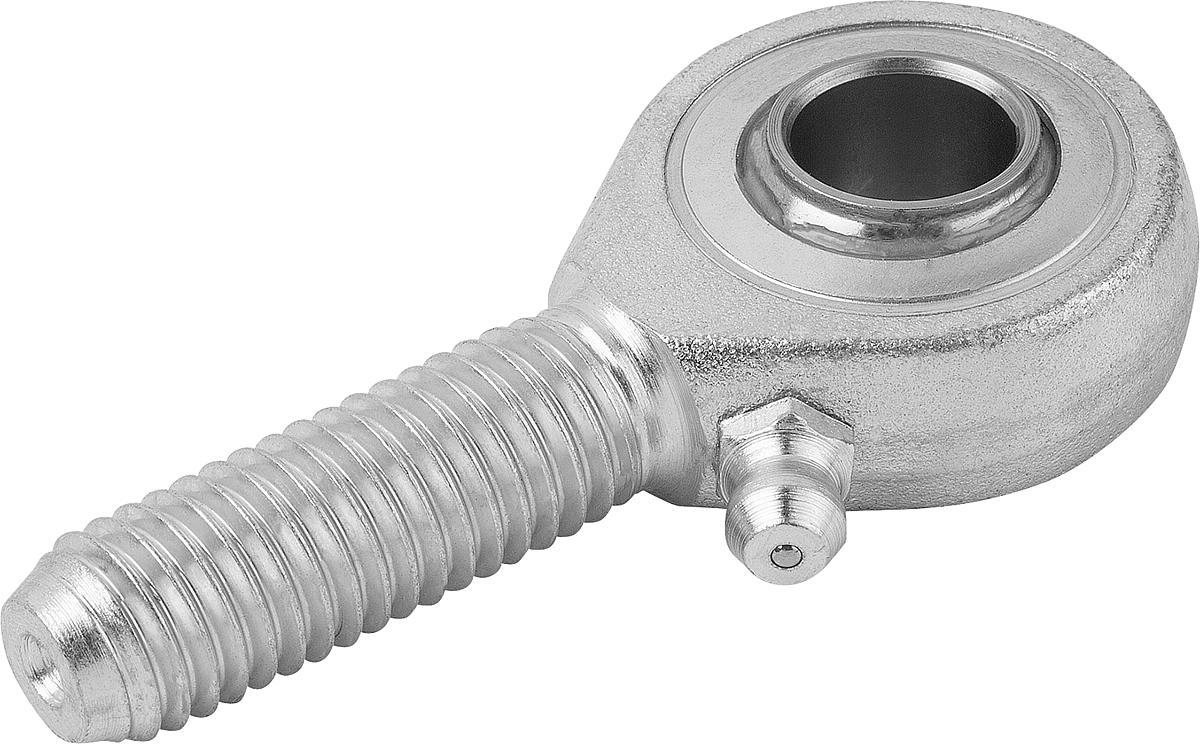

Kipp K0716.06 GELENKKOPF M. KUGELLAGERUNG RECHTS, D=6H7
Ausführung:
Rechtsgewinde
B:
20
D:
6
D1:
M6
Tragzahlen dynamisch N:
2750
Tragzahlen statisch N:
650
| Anzahl | Preis* |
|---|---|
| Bis 99 |
35,74 €
|
| Bis 249 |
34,67 €
|
| Bis 499 |
33,95 €
|
| Bis 999 |
32,88 €
|
| Ab 1000 |
32,17 €
|
Produktnummer:
10078507
K0716 Gelenkköpfe mit Kugellagerung Außengewinde
Beschreibung
Werkstoff:
Gehäuse gesenkgeschmiedeter Stahl, vergütet.
Ausführung:
verzinkt. Lagerspiel 15 - 40 µm.
Bestellbeispiel:
K0716.12
Hinweis:
Die gehärtete Kugellagerung ist langzeitgefettet und mit Deckscheiben abgedichtet. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gelenkköpfe werden vorwiegend dort eingesetzt, wo Bewegungsabläufe übertragen werden und keine exakte Flucht vorhanden ist.
Gehäuse gesenkgeschmiedeter Stahl, vergütet.
Ausführung:
verzinkt. Lagerspiel 15 - 40 µm.
Bestellbeispiel:
K0716.12
Hinweis:
Die gehärtete Kugellagerung ist langzeitgefettet und mit Deckscheiben abgedichtet. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gelenkköpfe werden vorwiegend dort eingesetzt, wo Bewegungsabläufe übertragen werden und keine exakte Flucht vorhanden ist.

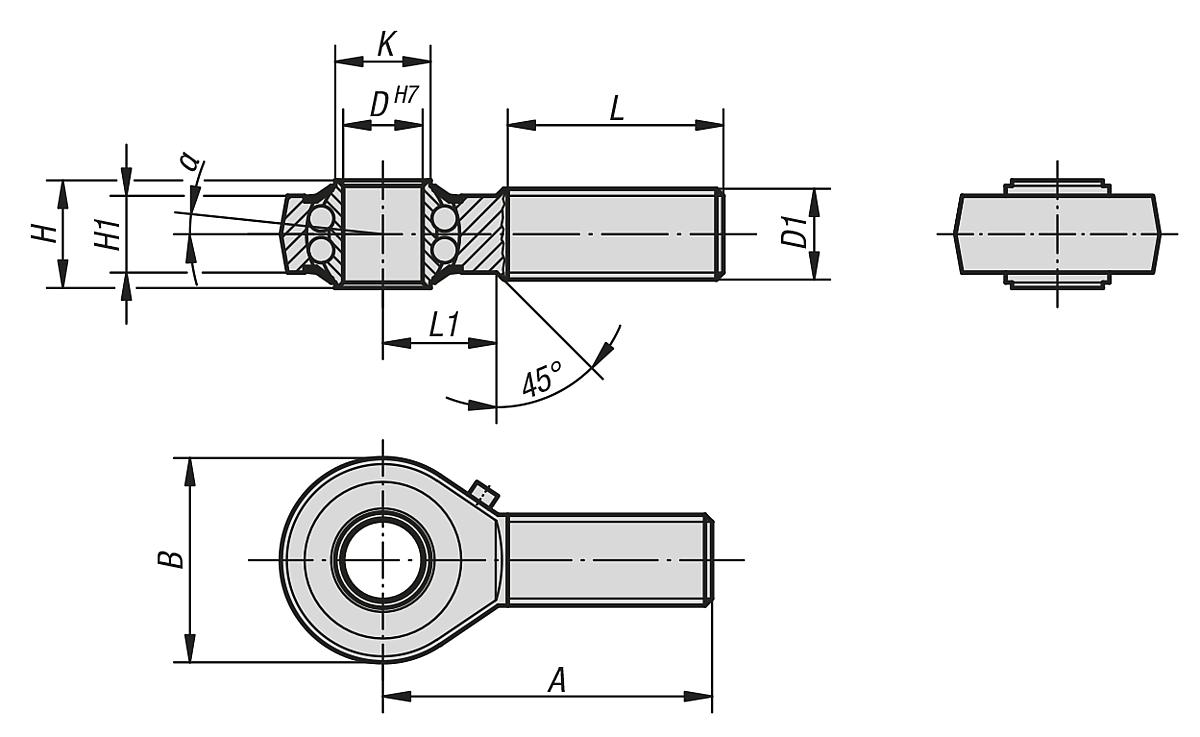

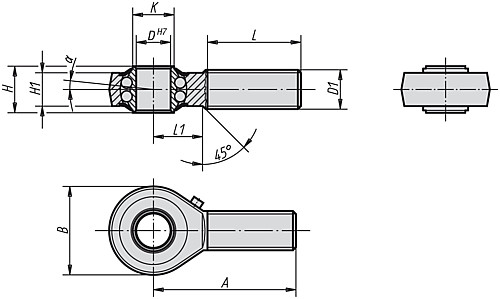

Eigenschaften
| Ausführung: | Rechtsgewinde |
|---|---|
| B: | 20 |
| D: | 6 |
| D1: | M6 |
| Drehzahlen Grenze max. 1/min: | 1350 |
| Gewicht ca. kg: | 0,019 |
| H: | 9 |
| H1: | 6,75 |
| K: | 9 |
| L: | 22 |
| L1: | 12 |
| Tragzahlen dynamisch N: | 2750 |
| Tragzahlen statisch N: | 650 |
| a: | 8° |
Dokumente
1
| Variante | D | B | D1 | Ausführung | Tragzahlen dynamisch N | Tragzahlen statisch N | Preis |
|---|---|---|---|---|---|---|---|
|
10078507 (K0716.06) |
6 | 20 | M6 | Rechtsgewinde | 2750 | 650 | ab 35,74 € |
|
10078514 (K0716.061) |
6 | 20 | M6 | Linksgewinde | 2750 | 650 | ab 35,74 € |
|
10078508 (K0716.08) |
8 | 24 | M8 | Rechtsgewinde | 4000 | 1000 | ab 39,98 € |
|
10078515 (K0716.081) |
8 | 24 | M8 | Linksgewinde | 4000 | 1000 | ab 39,98 € |
|
10078509 (K0716.10) |
10 | 28 | M10 | Rechtsgewinde | 4450 | 1450 | ab 45,89 € |
|
10078516 (K0716.101) |
10 | 28 | M10 | Linksgewinde | 4450 | 1450 | ab 45,89 € |
|
10078510 (K0716.12) |
12 | 32 | M12 | Rechtsgewinde | 4950 | 1800 | ab 53,66 € |
|
10078517 (K0716.121) |
12 | 32 | M12 | Linksgewinde | 4950 | 1800 | ab 53,66 € |
|
10078511 (K0716.16) |
16 | 42 | M16 | Rechtsgewinde | 6250 | 2350 | ab 69,29 € |
|
10078518 (K0716.161) |
16 | 42 | M16 | Linksgewinde | 6250 | 2350 | ab 69,29 € |
|
10078512 (K0716.20) |
20 | 50 | M20x1,5 | Rechtsgewinde | 7900 | 3450 | ab 88,03 € |
|
10078519 (K0716.201) |
20 | 50 | M20x1,5 | Linksgewinde | 7900 | 3450 | ab 88,03 € |
|
10078513 (K0716.22) |
22 | 54 | M22x1,5 | Rechtsgewinde | 9300 | 3980 | ab 98,80 € |
|
10078520 (K0716.221) |
22 | 54 | M22x1,5 | Linksgewinde | 9300 | 3980 | ab 98,80 € |
