Produktnummer:
10078554
Herstellernummer:
K0719.10
Hersteller:
Kipp

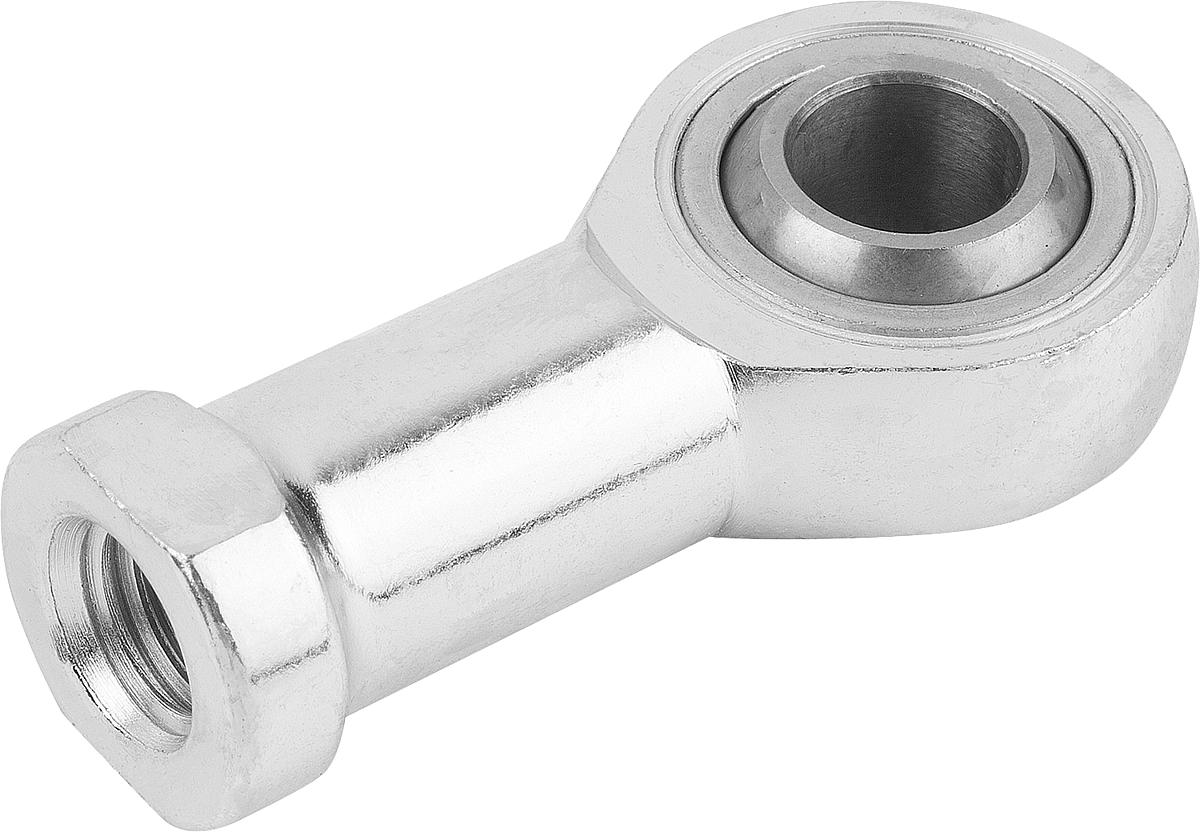

Kipp K0719.10 GELENKKOPF M. GLEITLAGERUNG RECHTS, D=10H7
Ausführung:
Rechtsgewinde
B:
28
D:
10
D1:
M10
Tragzahlen dynamisch kN:
23,4
Tragzahlen statisch kN:
19,3
| Anzahl | Preis* |
|---|---|
| Bis 99 |
13,94 €
|
| Bis 249 |
13,52 €
|
| Bis 499 |
13,24 €
|
| Bis 999 |
12,55 €
|
| Ab 1000 |
11,85 €
|
Produktnummer:
10078554
K0719 Gelenkköpfe mit Gleitlagerung Innengewinde
Beschreibung
Werkstoff:
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
K0719.22
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
K0719.22
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.

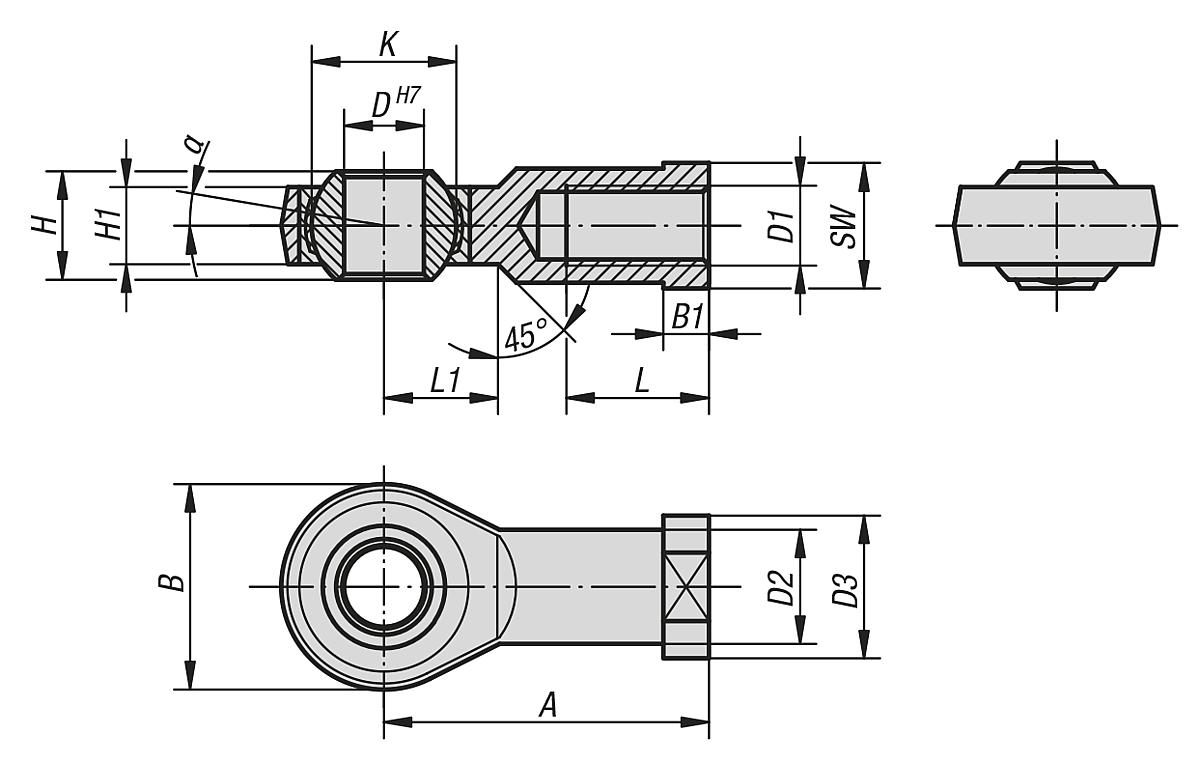

Eigenschaften
| Ausführung: | Rechtsgewinde |
|---|---|
| B: | 28 |
| B1: | 6,5 |
| D: | 10 |
| D1: | M10 |
| D2: | 15 |
| D3: | 19 |
| Gewicht ca. kg: | 0,076 |
| H: | 14 |
| H1: | 10,5 |
| K: | 19,05 |
| L: | 20 |
| L1: | 15 |
| SW: | 17 |
| Sortierung: | 4 |
| Tragzahlen dynamisch kN: | 23,4 |
| Tragzahlen statisch kN: | 19,3 |
| a: | 13° |
Dokumente
1
| Variante | Ausführung | B | D | D1 | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|---|
|
10078551 (K0719.05) |
Rechtsgewinde | 18 | 5 | M5 | 7,5 | 8 | ab 10,45 € |
|
10078552 (K0719.06) |
Rechtsgewinde | 20 | 6 | M6 | 9,3 | 8,9 | ab 10,45 € |
|
10078562 (K0719.051) |
Linksgewinde | 18 | 5 | M5 | 7,5 | 8 | ab 10,45 € |
|
10078563 (K0719.061) |
Linksgewinde | 20 | 6 | M6 | 9,3 | 8,9 | ab 10,45 € |
|
10078553 (K0719.08) |
Rechtsgewinde | 24 | 8 | M8 | 16,7 | 14,1 | ab 11,93 € |
|
10078564 (K0719.081) |
Linksgewinde | 24 | 8 | M8 | 16,7 | 14,1 | ab 11,93 € |
|
10078554 (K0719.10) |
Rechtsgewinde | 28 | 10 | M10 | 23,4 | 19,3 | ab 13,94 € |
|
10078555 (K0719.10125) |
Rechtsgewinde | 28 | 10 | M10x1,25 | 23,4 | 19,3 | ab 13,94 € |
|
10078565 (K0719.101) |
Linksgewinde | 28 | 10 | M10 | 23,4 | 19,3 | ab 13,94 € |
|
10078566 (K0719.101251) |
Linksgewinde | 28 | 10 | M10x1,25 | 23,4 | 19,3 | ab 13,94 € |
|
10078556 (K0719.12) |
Rechtsgewinde | 32 | 12 | M12 | 32 | 23,5 | ab 18,19 € |
|
10078557 (K0719.12125) |
Rechtsgewinde | 32 | 12 | M12x1,25 | 32 | 23,5 | ab 18,19 € |
|
10078567 (K0719.121) |
Linksgewinde | 32 | 12 | M12 | 32 | 23,5 | ab 18,19 € |
|
10078568 (K0719.121251) |
Linksgewinde | 32 | 12 | M12x1,25 | 32 | 23,5 | ab 18,19 € |
|
10078558 (K0719.16) |
Rechtsgewinde | 42 | 16 | M16 | 52,7 | 32 | ab 29,02 € |
|
10078559 (K0719.1615) |
Rechtsgewinde | 42 | 16 | M16x1,5 | 52,7 | 32 | ab 29,02 € |
|
10078569 (K0719.161) |
Linksgewinde | 42 | 16 | M16 | 52,7 | 32 | ab 29,02 € |
|
10078570 (K0719.16151) |
Linksgewinde | 42 | 16 | M16x1,5 | 52,7 | 32 | ab 29,02 € |
|
10078560 (K0719.20) |
Rechtsgewinde | 50 | 20 | M20x1,5 | 78,1 | 43,8 | ab 40,44 € |
|
10078571 (K0719.201) |
Linksgewinde | 50 | 20 | M20x1,5 | 78,1 | 43,8 | ab 40,44 € |
|
10078561 (K0719.22) |
Rechtsgewinde | 54 | 22 | M22x1,5 | 97,2 | 52,6 | ab 46,45 € |
|
10078572 (K0719.221) |
Linksgewinde | 54 | 22 | M22x1,5 | 97,2 | 52,6 | ab 46,45 € |
