Produktnummer:
10078617
Herstellernummer:
K0722.061
Hersteller:
Kipp

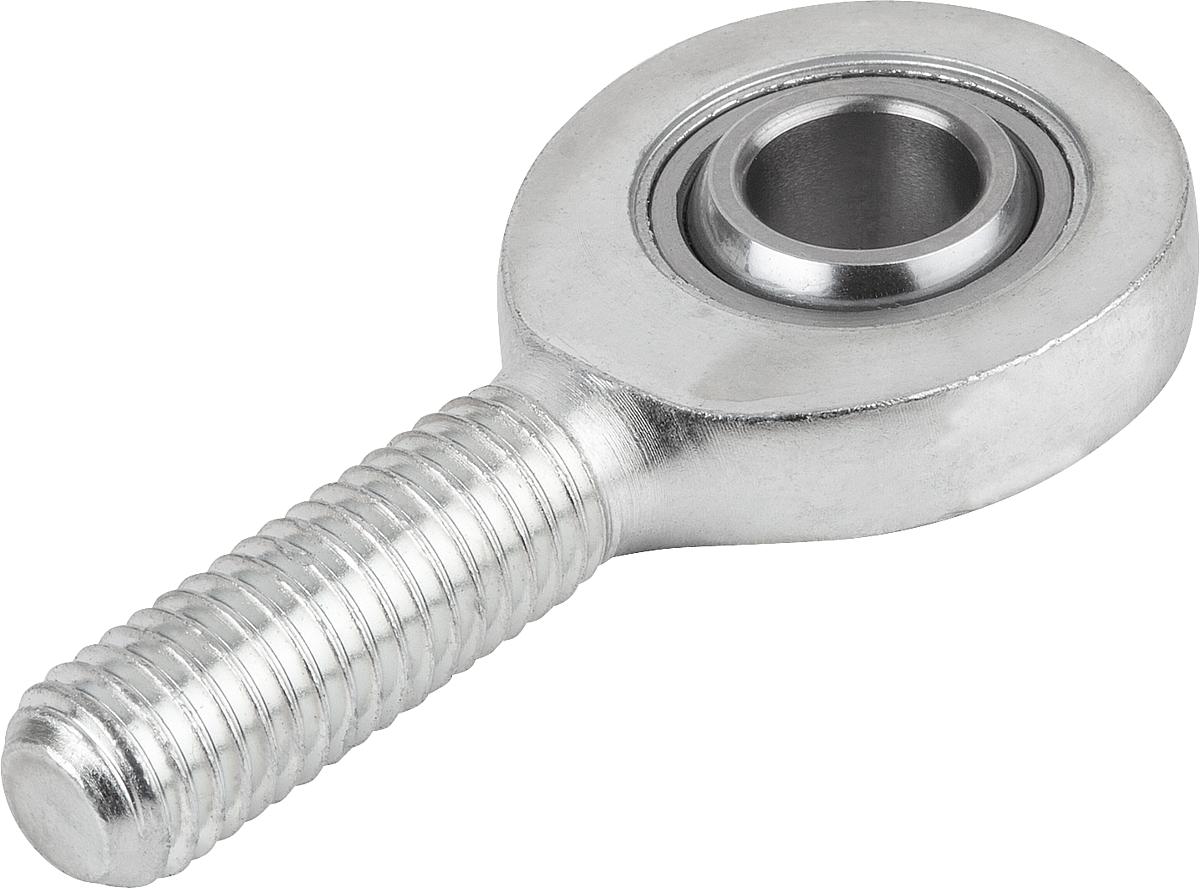

Kipp K0722.061 GELENKKOPF M. GLEITLAGERUNG LINKS, D=6H7
Ausführung:
Linksgewinde
B:
20
D:
6 -0,008
D1:
M6
Tragzahlen dynamisch kN:
3,6
Tragzahlen statisch kN:
8,2
| Anzahl | Preis* |
|---|---|
| Bis 99 |
15,53 €
|
| Bis 249 |
15,06 €
|
| Bis 499 |
14,75 €
|
| Bis 999 |
13,98 €
|
| Ab 1000 |
13,20 €
|
Produktnummer:
10078617
K0722 Gelenkköpfe mit Gleitlagerung Außengewinde, schmale Ausführung
Beschreibung
Werkstoff:
Gehäuse Größe (D) 6-10 Automatenstahl gedreht, ab Größe (D) 12 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen, poliert und hartverchromt. Lagerschale Wälzlagerstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
K0722.20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe E.
Gehäuse Größe (D) 6-10 Automatenstahl gedreht, ab Größe (D) 12 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen, poliert und hartverchromt. Lagerschale Wälzlagerstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
K0722.20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe E.
Eigenschaften
| Ausführung: | Linksgewinde |
|---|---|
| B: | 20 |
| D: | 6 -0,008 |
| D1: | M6 |
| Gewicht ca. kg: | 0,016 |
| H: | 6 |
| H1: | 4,4 |
| K: | 10 |
| L: | 18 |
| L1: | 11 |
| Tragzahlen dynamisch kN: | 3,6 |
| Tragzahlen statisch kN: | 8,2 |
| a: | 12° |
Dokumente
1
| Variante | B | D1 | Ausführung | D | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|---|
|
10078611 (K0722.06) |
20 | M6 | Rechtsgewinde | 6 -0,008 | 3,6 | 8,2 | ab 15,53 € |
|
10078617 (K0722.061) |
20 | M6 | Linksgewinde | 6 -0,008 | 3,6 | 8,2 | ab 15,53 € |
|
10078612 (K0722.08) |
24 | M8 | Rechtsgewinde | 8 -0,008 | 5,8 | 12,9 | ab 16,92 € |
|
10078618 (K0722.081) |
24 | M8 | Linksgewinde | 8 -0,008 | 5,8 | 12,9 | ab 16,92 € |
|
10078613 (K0722.10) |
28 | M10 | Rechtsgewinde | 10 -0,008 | 8,6 | 17,6 | ab 19,67 € |
|
10078619 (K0722.101) |
28 | M10 | Linksgewinde | 10 -0,008 | 8,6 | 17,6 | ab 19,67 € |
|
10078614 (K0722.12) |
34 | M12 | Rechtsgewinde | 12 -0,008 | 11,4 | 24,5 | ab 23,23 € |
|
10078620 (K0722.121) |
34 | M12 | Linksgewinde | 12 -0,008 | 11,4 | 24,5 | ab 23,23 € |
|
10078615 (K0722.16) |
46 | M16 | Rechtsgewinde | 17 -0,008 | 22 | 45 | ab 36,26 € |
|
10078621 (K0722.161) |
46 | M16 | Linksgewinde | 17 -0,008 | 22 | 45 | ab 36,26 € |
|
10078616 (K0722.20) |
53 | M20x1,5 | Rechtsgewinde | 20 -0,010 | 31,5 | 60 | ab 43,66 € |
|
10078622 (K0722.201) |
53 | M20x1,5 | Linksgewinde | 20 -0,010 | 31,5 | 60 | ab 43,66 € |
